ソナーシステムは水中で物体を検出するための音響反射技術で、海洋探査や軍事に重要な役割を果たしています。
ソナーシステムとは

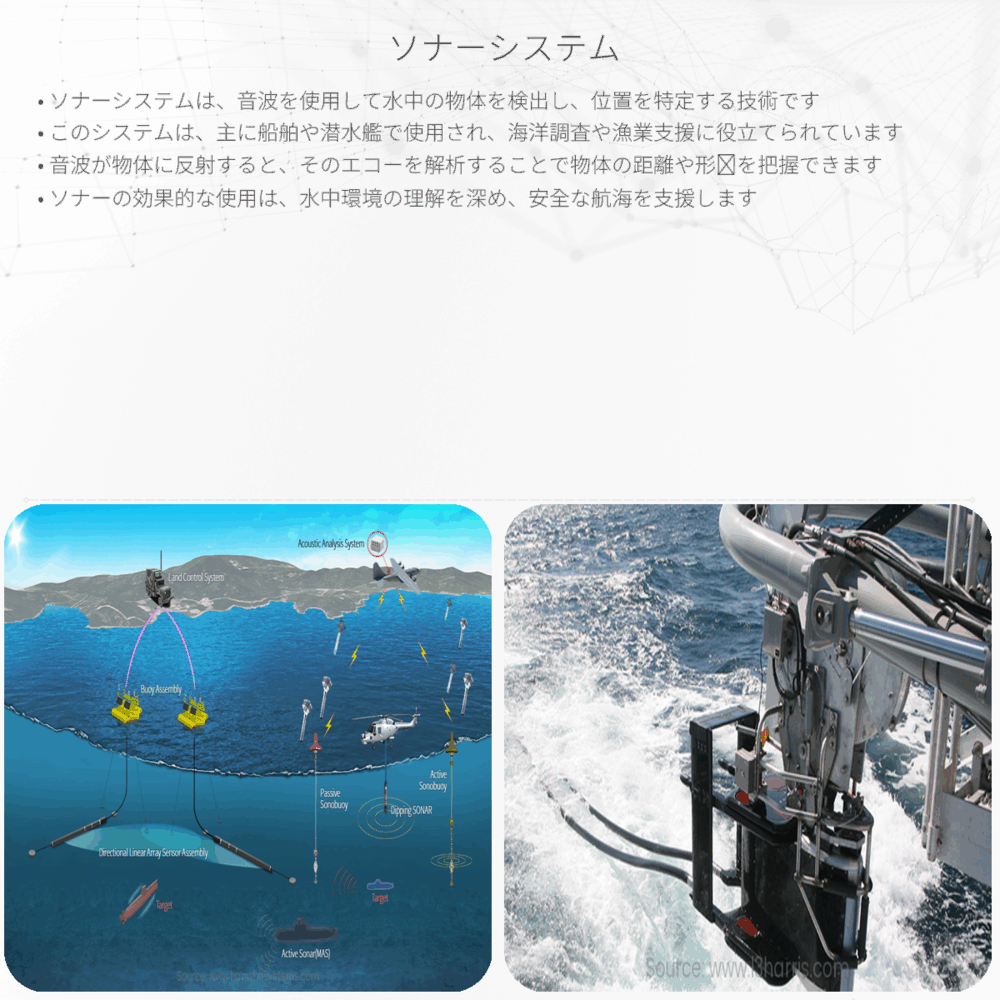

ソナーシステムとは、音響信号を利用して水中の物体を検出する技術です。ソナー（SONAR）は、Sound Navigation And Rangingの略で、主に海洋でのナビゲーション、探査、漁業、軍事目的などで利用されています。ソナーシステムは、発信器から送り出された音波が対象物に当たり、反射して戻ってくるエコー（反響）を受信器が拾うことで情報を得ます。
ソナーシステムの基本原理
ソナーシステムの基本的な原理は、電気と磁気の関係を利用しています。このシステムでは、電気エネルギーが音響エネルギーに変換され、水中に音波として発信されます。その音波が物体に当たり、反射されたエコーが受信器によって再び電気エネルギーに変換され、物体の位置や形状、大きさなどの情報が得られます。
ソナーシステムの要素
- トランスデューサー：電気エネルギーを音波に、そして音波を電気エネルギーに変換するデバイスです。
- 送信機：トランスデューサーに電力を供給し、音波を生成させます。
- 受信機：エコーを検出して電気信号に変換し、情報を解析します。
- 表示装置：解析されたデータを画面に表示する装置です。
ソナーシステムの種類
ソナーシステムには大きく分けて、受動ソナーと能動ソナーの二種類があります。
- 受動ソナー：周囲からの音（例えば船のエンジン音や海洋生物の鳴き声）を傍受し、それを分析するシステムです。
- 能動ソナー：自らが発する音波を利用して、エコーにより物体の位置や特徴を探知するシステムです。
ソナーシステムの物理学的背景
ソナーシステムが機能する背景には、いくつかの物理学的原則が関係しています。
- 音波の伝搬：音波は水中で速度約1,500 m/sで伝搬します。この速度は水温や塩分濃度によって変わります。
- 反射の法則：音波は物体に当たると反射します。この反射された音波（エコー）を捉えることで物体を検出します。
- ドップラー効果：運動している物体から反射される音波は、その物体が近づいているときは周波数が高く、遠ざかっているときは周波数が低くなります。
ソナーシステムはこれらの物理法則を利用して、正確な情報を収集します。例えば、エコーが戻ってくる時間から物体までの距離を
\[ 距離 = \frac{(時間 \times 音の速度)}{2} \]
という単純な計算で求めることができます。ここで割る2は、音波が往復する距離を考慮しています。
まとめ
ソナーシステムは、電気と磁気の原理を駆使した音波の反射を利用して、水中の物体を探知する高度な技術です。このシステムは物理学の基本法則に深く根ざしており、海洋学、船舶、海洋探査など多岐にわたる分野で不可欠なツールとなっています。ソナーシステムの理解は、電気と磁気、そして音響学の基本的な知識を実世界の技術へと応用する素晴らしい事例です。
