スーパーマロイはソフト磁性合金で、高透磁率、低コア損失、高飽和磁束密度の特性を持ち、電源トランスやインダクタ、磁気シールドに利用されます。
スーパーマロイとは
スーパーマロイは、非常に高い透磁率を持つソフト磁性合金です。主成分はニッケルと鉄で、この合金はその特異な磁気的性質によって、電気及び磁気工学の様々なアプリケーションで広く利用されています。透磁率とは、物質の磁化の容易さを表す指標であり、スーパーマロイは磁場を非常によく通すことが出来るため、トランスやインダクタ、磁気シールドといった部品に使用されます。
スーパーマロイの特徴
- 高透磁率：磁場を集中させることができ、電磁コアとして非常に優れたパフォーマンスを示します。

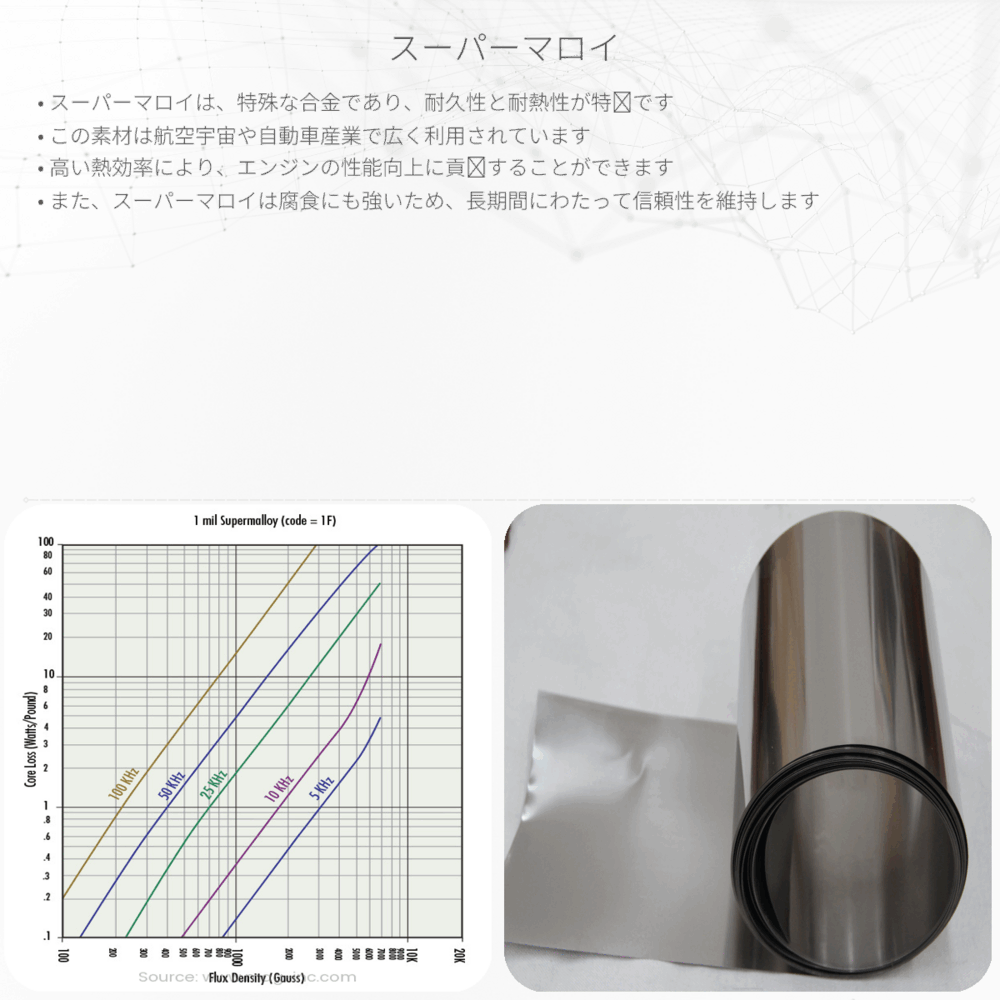

- 低コア損失：交流磁界の下でのエネルギー損失が少ないため、効率的な電力変換が行えます。
- 高飽和磁束密度：磁束飽和に達するまでの磁場の強さが高いため、小さいコアでも大きな電流を扱うことが可能です。
電気と磁気の関係性
電気と磁気は互いに関連しています。電流が流れると、その周りに磁場が発生するのです。この現象はアンペールの法則によって説明され、方程式で表すと以下のようになります。
\[ \oint \vec{B} \cdot d\vec{l} = \mu_{0} I + \mu_{0} \epsilon_{0} \frac{d\Phi_{E}}{dt} \]
ここで、\(\vec{B}\)は磁場、\(d\vec{l}\)は閉じた経路に沿った微小な長さのベクトル、\(\mu_{0}\)は真空の透磁率、\(I\)は流れる電流、\(\epsilon_{0}\)は真空の誘電率、\(\frac{d\Phi_{E}}{dt}\)は電場の変化率を表しています。
また、電場の変動も磁場を生み出すことができ、これはマクスウェルの方程式によって説明されます。スーパーマロイはこれらの磁場を効果的に扱うための優れた材料であるため、多くの電子装置で利用されています。
スーパーマロイの応用例
-
電源トランス：
電源トランスでは、スーパーマロイはその高透磁率によって効率的な電力変換を可能にします。
-
インダクタ：
電子回路において、インダクタは電流の急激な変化を平滑にするために用いられます。スーパーマロイを用いることで小型化しながらも高性能を維持することが可能です。
-
磁気シールド：
不要な磁場から機器を保護するために使用されます。スーパーマロイの高い透磁率は、このようなシールド材料として理想的です。
これらの特性を理解し適切に利用することで、電気と磁気の理論を実用化し、現代の技術を支える無数のデバイスやシステムを開発することができます。スーパーマロイは、このように私たちの電子化社会における基盤技術の一つとなっています。
