スペクトラムアナライザー入門

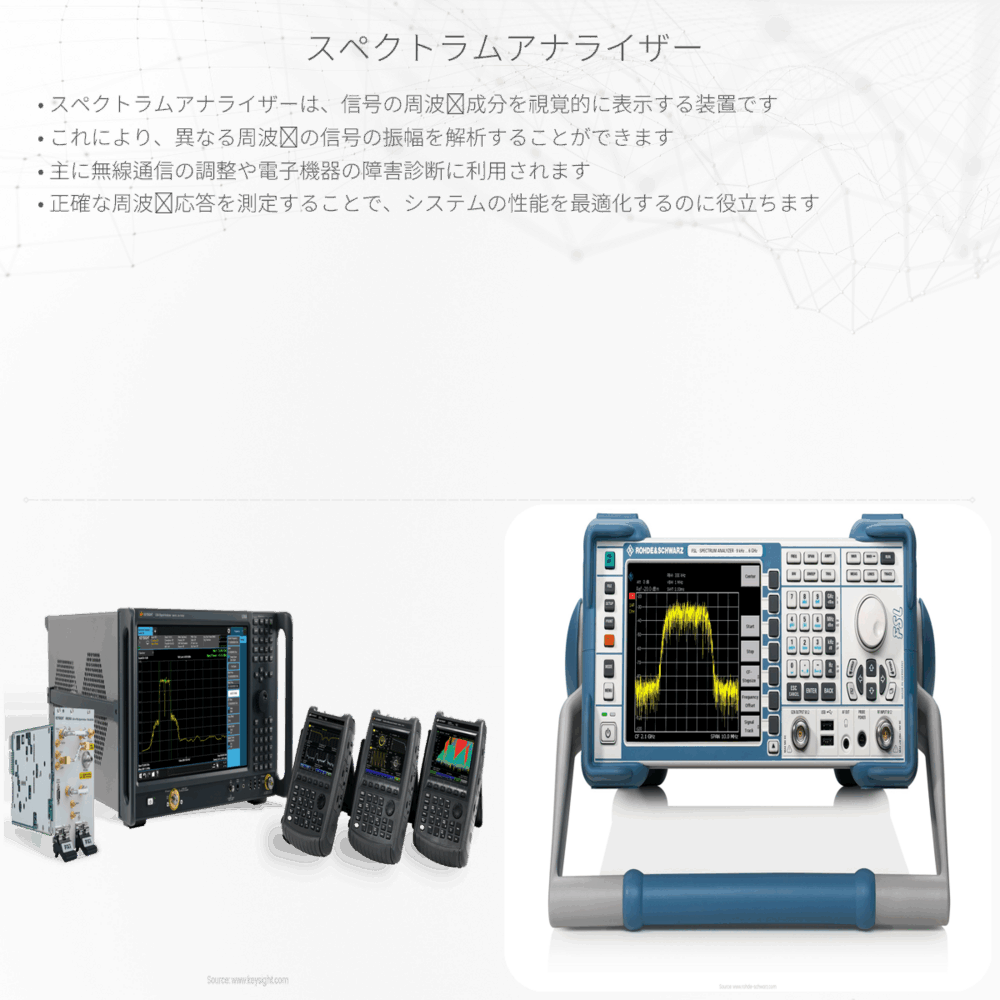

スペクトラムアナライザーは、電磁波のスペクトルを表示する装置で、電気工学や無線通信、音響技術の分野で広く使用されています。この装置は、特定の信号や雑音の周波数成分を詳細に調べることができるため、エンジニアや技術者にとって非常に重要です。スペクトラムアナライザーによって、電気信号の周波数コンテンツや振幅を測定し、信号の品質やシステムのパフォーマンスを最適化するための重要な情報を提供します。
スペクトラムアナライザーの種類
- アナログスペクトラムアナライザー – 従来の方式で、スイープ発振器を使って連続的に周波数を変化させ、測定します。
- ディジタルスペクトラムアナライザー – ディジタル信号処理技術を用いて測定を行い、より高速で精密な分析が可能です。
- リアルタイムスペクトラムアナライザー – 信号を実時間で分析できるため、変化の速い信号に適しています。
基本的な原理
スペクトラムアナライザーの核心的な機能は、信号を周波数成分に分解することです。信号は通常、時間領域で表されますが、フーリエ変換によって周波数領域に変換されることで、異なる周波数成分に分析できます。数学的な表現を簡素化すると、フーリエ変換は次のようになります。
\[ S(f) = \int_{-\infty}^\infty s(t) e^{-2\pi ift} dt \]
ここで、\( S(f) \)は周波数\( f \)での信号のスペクトル、\( s(t) \)は時間\( t \)での信号です。この変換を通じて、時間領域の信号を構成している周波数成分とそれぞれの振幅を見ることができます。
スペクトラムアナライザーの使用方法
- セットアップ: 分析対象の信号に接続し、スペクトラムアナライザーを起動します。
- 周波数範囲の選択: 分析する信号の周波数範囲を設定します。
- 解像度帯域幅の設定: 解像度帯域幅(RBW)を設定して、スペクトルの解像度を調整します。
- 測定: スペクトラムアナライザーは信号をスキャンし、周波数成分ごとに振幅を表示します。
応用分野
スペクトラムアナライザーは、次のような多様な分野で使用されています。
- 電子デバイスの設計とデバッグ
- 無線通信システムの調整と最適化
- 音響システムの分析
- 電磁環境の評価
この記事を通じて、スペクトラムアナライザーの基礎に触れることができました。信号の周波数解析は、現代の科学と技術における基本的なスキルであり、スペクトラムアナライザーはそのような分析を実現する強力なツールです。基礎を理解することで、より複雑な物理学や工学の概念もアクセスしやすくなるでしょう。
