ストレインゲージロードセルの基本
ストレインゲージロードセルは、機械的な力を電気信号に変換するセンサーです。これらのデバイスは、重量計量、工業測定などの分野で広く利用されています。その動作原理は物理の分野において重要な役割を果たし、電気と磁気の関連性が明確に表れる例です。
ストレインゲージとは
ストレインゲージは、微細な金属線や金属箔を使用しています。これに力が加わると、ストレインゲージの物理的な長さが変化し、結果として電気抵抗が変わります。この抵抗の変化を測定することで、加えられた力の大きさを知ることができます。
ロードセルの動作原理
ロードセルはストレインゲージを使って、外からの力を電気信号に変換します。通常、ストレインゲージは「変形体」と呼ばれる金属片に貼り付けられます。力が変形体に適用されると、変形体が変形し、ストレインゲージも伸びます。これにより、ストレインゲージの抵抗値が変わり、電気信号が生成されます。
ロードセルの種類
- ビーム型ロードセル: 棒やビームにストレインゲージを取り付けたもので、主に曲げやせん断力を検出します。
- 圧縮型ロードセル: 筒状や円柱形の材料にストレインゲージを装着し、主に圧縮力を測定します。
- 引張型ロードセル: ひっぱる力、すなわち引張力を測定するために設計されています。

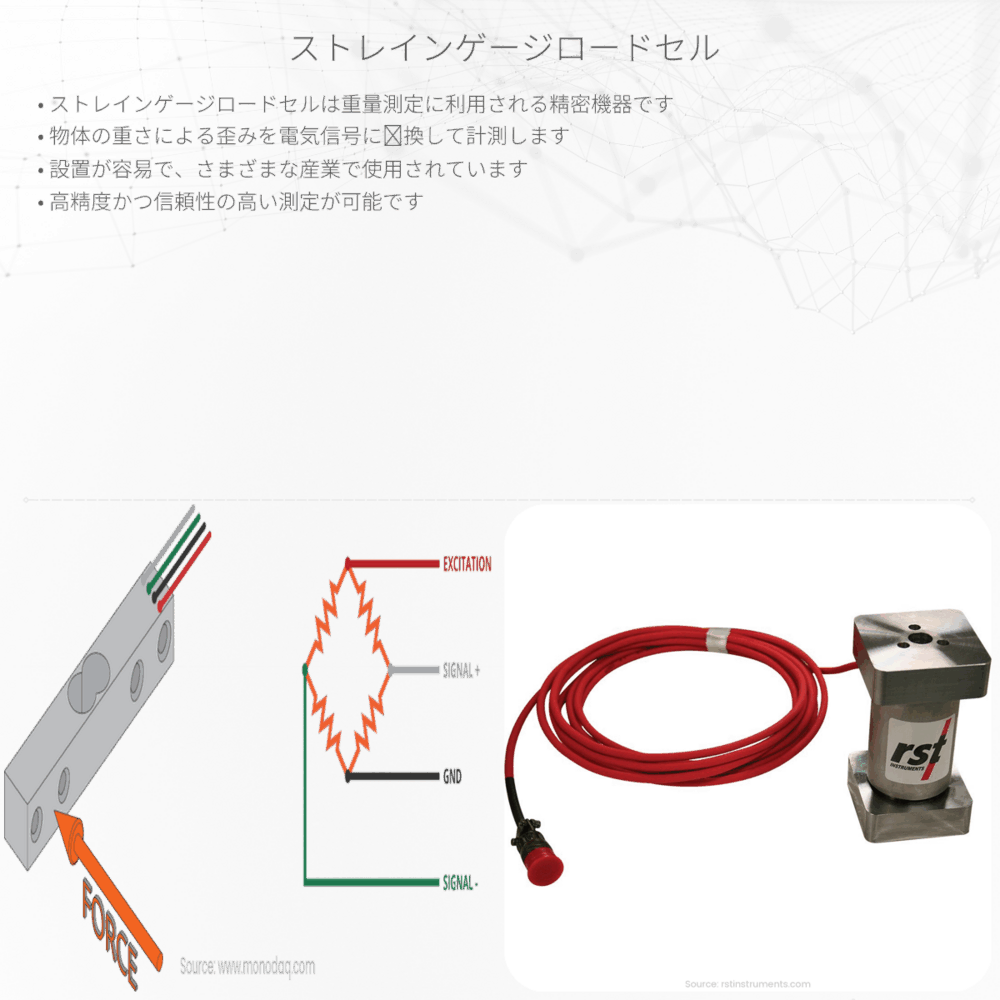

ホイートストンブリッジとストレインゲージ
ストレインゲージロードセルの測定精度を高めるためには、ホイートストンブリッジ回路が使われます。これは四つの抵抗を使って構成される電気回路で、その一つまたは複数がストレインゲージで構成されています。力が加わると、ストレインゲージの抵抗が変化し、ホイートストンブリッジの出力電圧が変わります。これを検出することで、極めて小さな抵抗の変化も精密に測定することができます。
ストレインゲージを用いた力の測定
実際に力を測定する場合、次のような公式が使用されます。
ΔR/R = ε * k
ここで、ΔRは抵抗の変化量、Rは初期の抵抗値、εはストレイン（ひずみ）、kはゲージファクター（ストレインゲージの感度）を表します。
測定される力
F = ε * E * A
これらの式を使用して、ストレインゲージロードセルは力を精密に測定することができます。
まとめ
ストレインゲージロードセルは電気と磁気の物理学を応用した重要なセンサーであり、正確な測定に貢献しています。このようなデバイスの理解を深めることは、エンジニアリングと物理学の基礎を学ぶ上で役立ちます。日常生活や産業分野においても、ロードセルの技術は多くの便利さをもたらしており、その重要性は増すばかりです。
