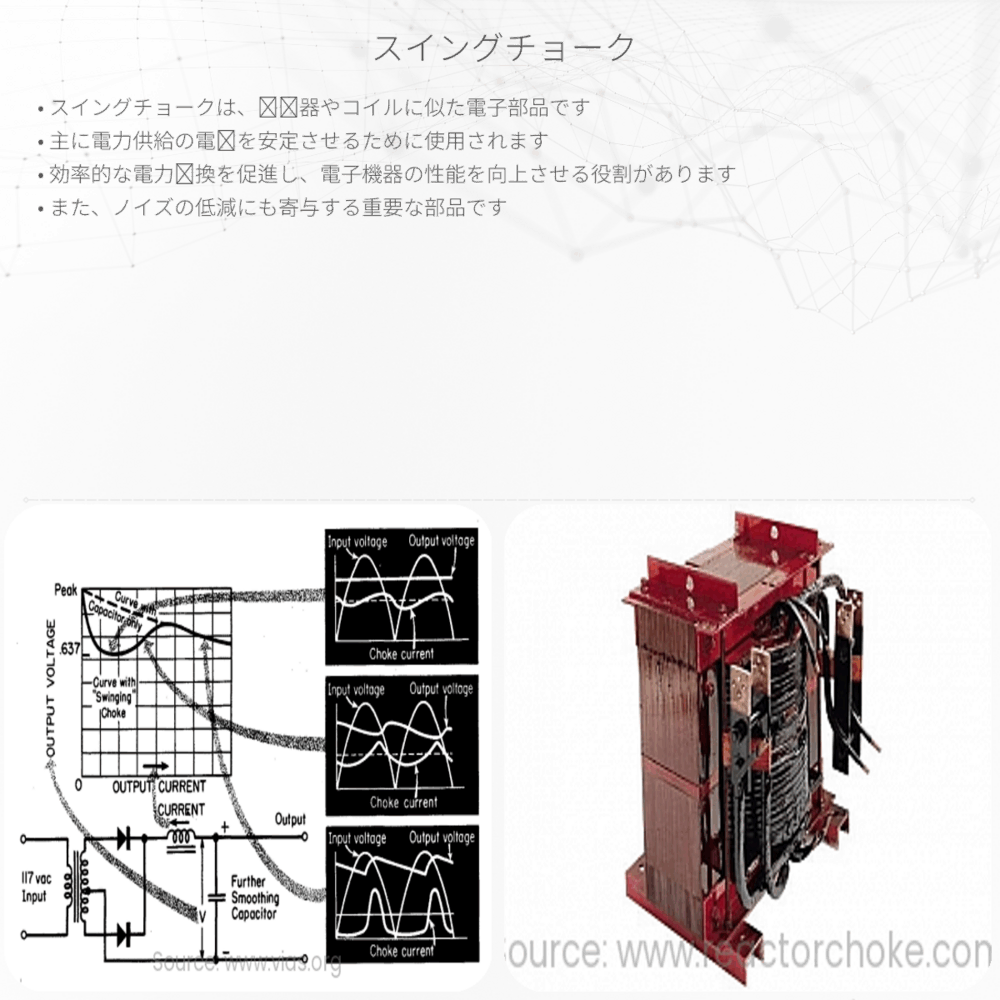

スイングチョークとは
電気工学において、スイングチョークは非常に重要なコンポーネントです。これは、電流の変化に柔軟に対応することができるインダクタの一種で、電流の変動を抑えたり、磁気回路の飽和を避ける目的で使用されることがあります。スイングチョークは、そのインダクタンスが流れる電流によって変化する特性を持ち、電源回路やスイッチング回路などで見られます。
スイングチョークの原理
インダクタは、コイル形状の導体を通る電流が変化する時、電磁誘導によって電圧を発生させる電子部品です。このときのインダクタ自身の対する電流の変化に抵抗する性質を「インダクタンス」と呼びます。スイングチョークのインダクタンスは、コア（磁芯）の材質や形状、コイルの巻数によって決まりますが、電流の強さによっても変化します。
一般的なインダクタと異なり、スイングチョークは鉄などの磁性体をコアに使用しており、電流が増加するにつれて磁性体が飽和状態に達する前でインダクタンスが大きくなります。しかし、ある電流値を超えると、コアの磁性が飽和し、インダクタンスは急激に小さくなる特性があります。この特性により、回路に流れる電流を積極的に制御することが可能になります。
スイングチョークの応用
- 電源回路：スイングチョークは、スイッチング電源の出力のリップルを抑えるために利用されることが多いです。このリップルとは、電圧や電流に現れる細かい変動のことで、スムーズな電力供給を望む電子機器には好ましくありません。
- スイッチング回路：高速でON/OFFするトランジスタなどの半導体スイッチを使った回路では、スイングチョークが急激な電流変化を緩和し、スパイク電圧を抑制することによって部品を保護します。
- 電動機の起動回路：電動機を起動する時の突入電流を抑制するためにもスイングチョークが用いられます。突入電流は、起動時に電動機が必要とする電流が通常運転時の数倍にも達する現象です。
スイングチョークの設計と選定
スイングチョークを設計または選定する際には、特定のアプリケーションに適したインダクタンスの範囲を持つチョークを選ぶ必要があります。チョークの性能は、コアの材料、コアの形状、コイルの巻数、コイルの配線方式などによって異なります。また、許容する最大電流、熱的特性、周囲の温度条件も考慮する必要があります。
スイングチョークは、その自己調節機能により、電流の過度な変動から回路を保護し、安定した動作を実現するために非常に役立つコンポーネントです。そのため、エンジニアは効果的な回路設計のためにこれらの特性を理解し、適切に応用することが重要とされています。
エレクトロニクスが普及する現代社会において、スイングチョークのような電子部品の理解は、効率的な電力管理と安定した電子機器の運用に不可欠な要素となっています。
