シャント抵抗電流センサーは大電流を正確に測定する低コストでシンプルなデバイス。オームの法則を利用し、電気工作にも産業にも不可欠です。
シャント抵抗電流センサーとは
シャント抵抗電流センサーとは、電流を測定するためのシンプルで効率的なデバイスです。主に、安価で正確な方法で大きな電流を測定するために使用されます。この記事では、シャント抵抗がどのように機能するか、そしてそれが電流センサーとしてどのように使用されるかについて説明します。
シャント抵抗の原理
シャント抵抗の基本的な原理はオームの法則に基づいています。オームの法則は次のように表現されます：
V = IR
ここで、Vは電圧（ボルト）、Iは電流（アンペア）、そしてRは抵抗（オーム）です。電流が既知の抵抗に流れるとき、その端子間に生じる電圧を測定することによって、流れている電流の大きさを計算することができます。
シャント抵抗の構造
シャント抵抗は、電流の流れる回路に直列に挿入される低抵抗値の抵抗器です。この抵抗器は、過熱せずに大きな電流を扱えるように設計されており、一般的に金属と合金から作られています。
- メーターシャント：小さな電流を測定する際に使います。
- 工業用シャント：より大きな電流を測定する際に使う、より堅牢な構造のシャントです。
電流測定のためのシャント抵抗の使用

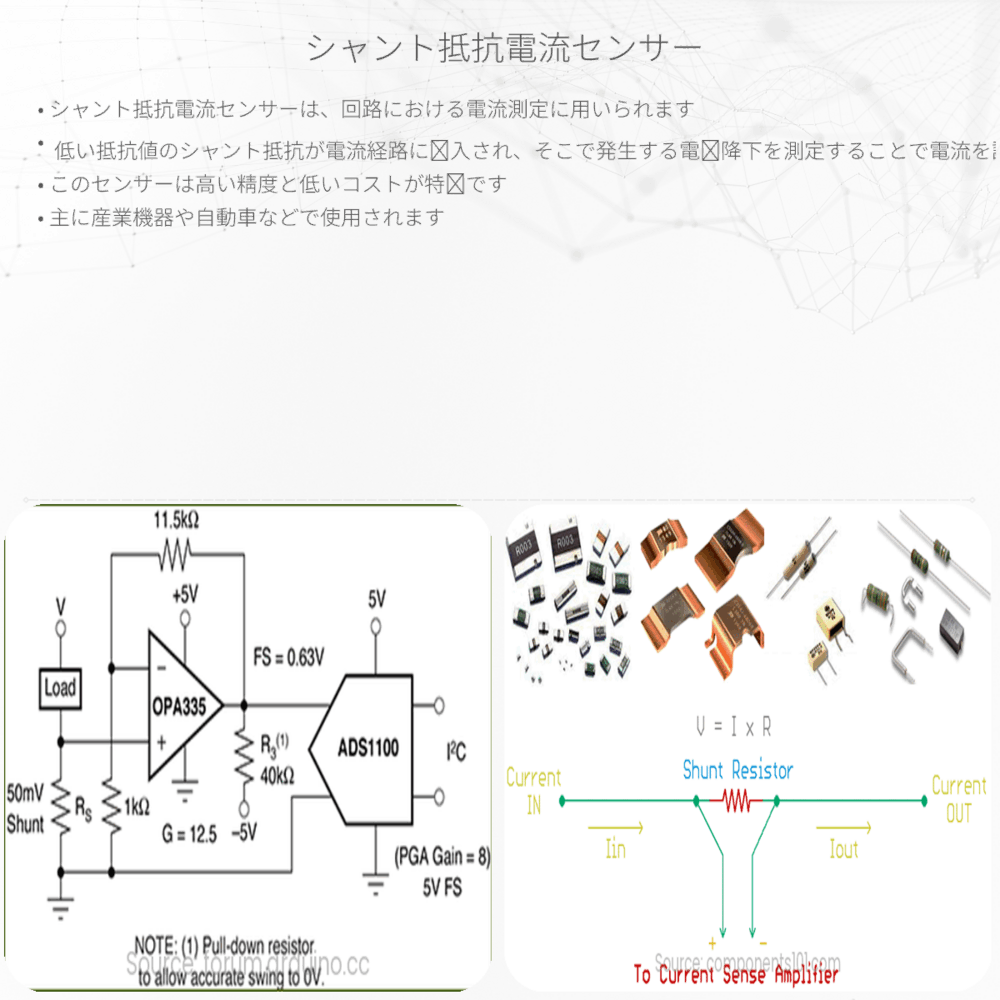

シャント抵抗を使用して電流を測定する際、抵抗器は測定したい主回路に直列に配置されます。電流はシャント抵抗を通って流れます。このとき、抵抗の両端に生じる電圧降下を測定します。
式を用いて、電流の大きさIは以下のように計算することができます：
I = Vshunt / Rshunt
ここで、Vshuntはシャント抵抗の端子間の電圧であり、Rshuntはシャント抵抗の値です。
シャント抵抗のメリットと注意点
- シャント抵抗はコストが低い。
- インストールが簡単で、特別な電源を必要としません。
- 広範囲の電流値にわたって高精度な測定が可能です。
- 注意：電流測定においては、シャント抵抗の抵抗値が低いことが重要です。抵抗値が高いと、不必要な熱を発生させ、回路に影響を与える可能性があります。
結論
シャント抵抗電流センサーは、産業だけでなく電子工作の分野においても非常に役立つ道具です。正しい抵抗値と正確な測定機器を使用すれば、幅広いアプリケーションにおいて正確な電流測定が可能になります。シンプルでありながら効果的なこのテクノロジーは、電気とマグネティズムの世界を探求する際の鍵となるでしょう。
