シアビーム荷重セルについて解説: 重量測定に不可欠なセンサー、その原理、応用、選び方に至るまで詳しく紹介。

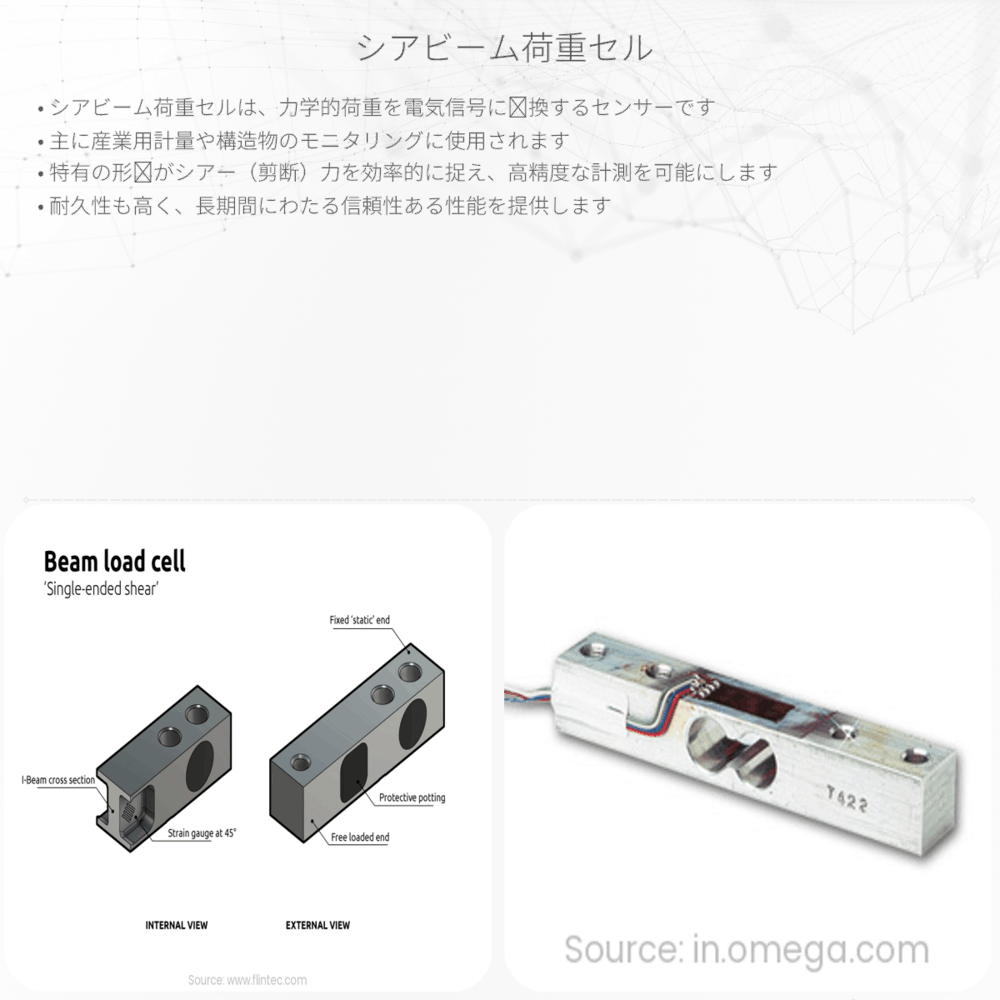

シアビーム荷重セルとは
シアビーム荷重セルは、さまざまな計測システムにおいて重要な役割を果たすセンサーの一種です。荷重セル は力学的な力、特に圧力や荷重を電気信号に変換するトランスデューサーであり、その中でもシアビーム荷重セルはその形状と力を受ける方式に特徴があります。このタイプの荷重セルは、主に中小の重量測定に用いられます。
シアビーム荷重セルの原理
シアビーム荷重セルは通常、金属製のビーム（梁）から成り立っており、荷重がかかるとビームの一部が剪断（シアー）力を受けます。剪断力とは、物体に対して平行に作用する反対方向の力のことです。この力によって荷重セルのビームが微妙に変形すると、ビームの表面に取り付けられたひずみゲージが伸縮し、電気抵抗が変化します。
ひずみゲージは抵抗が変化すると、それに比例した電気信号を出力します。この原理を利用して、荷重の大きさを精密に測定することが可能になります。シアビーム荷重セルの応答信号は、次のように表されることもあります：
\[ V_{\text{out}} = \left( \frac{GF \cdot \epsilon}{R} \right) \cdot V_{\text{exc}} \]
ここで、\( V_{\text{out}} \)は出力電圧、GFはひずみゲージのゲージファクター、\( \epsilon \)はひずみ、Rはひずみゲージの抵抗、\( V_{\text{exc}} \)は励起電圧（ひずみゲージに供給される電圧）です。
シアビーム荷重セルの応用
シアビーム荷重セルは、その信頼性と精度の高さから、産業用計測器具や電子秤、医療機器、安全システムなど幅広い分野で利用されています。例えば、トラックスケールや倉庫の荷物計量、製造ラインでの材料の計量などに用いられることが多いです。
シアビーム荷重セルのメリット
- 高い精度：ひずみゲージを用いた測定法は非常に精密であり、小さな力の変化も捉えることができます。
- 高い耐久性：金属製のビームは堅牢で、長期間にわたり安定した測定が可能です。
- 汎用性：さまざまなサイズや形状があり、多岐にわたる用途に適用できます。
シアビーム荷重セルの選び方
シアビーム荷重セルを選ぶ際には、以下のような要素を考慮する必要があります：
- 最大荷重：セルによって設定された最大荷重を超える使用は避けるべきです。
- 精度：測定したい荷重に応じた精度の荷重セルを選ぶ必要があります。
- サイズと形状：設置する環境に合わせたサイズや形状を選ぶことが重要です。
シアビーム荷重セルは、私達の生活を支える隠れた技術として、様々な場所で活躍しています。これらのセルによって、日々、多くの重量データが精密に測定され、安全で効率の高い作業が行われているのです。
