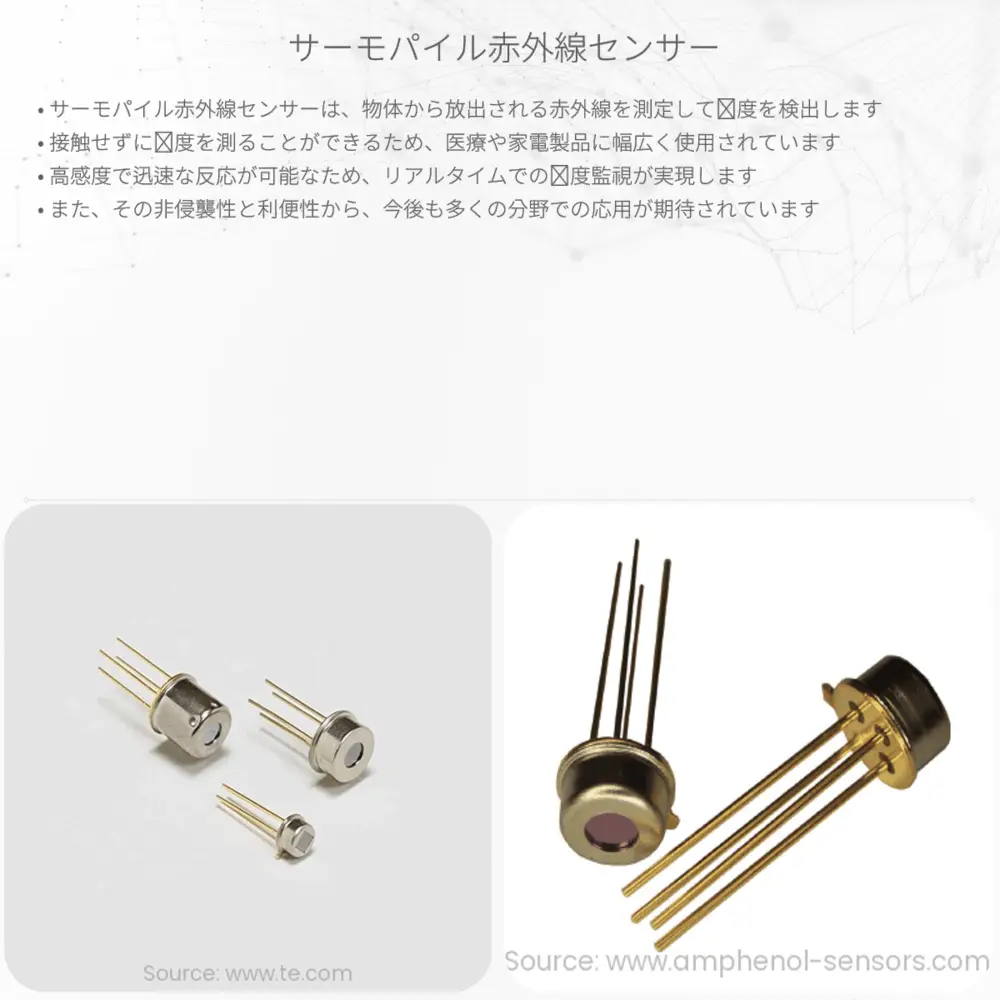

サーモパイル赤外線センサーとは
サーモパイル赤外線センサーは、物体から放射される赤外線を検出し、それを温度情報に変換するデバイスです。医療、産業、家庭用の温度監視システムなど幅広い分野で利用されています。このセンサーの基本原理は、物体が放出する赤外線の量がその温度に依存しているという、物理学における「プランクの放射法則」に基づいています。
サーモパイルセンサーの原理
サーモパイルセンサーの主要な部分は、複数の熱電対から成るサーモパイルと呼ばれる部品です。熱電対とは、異なる2種類の金属を接合したもので、接合部分の温度差によって電圧を生じます。これはゼーベック効果として知られており、以下の式で表されます。
\[ V = S \times \Delta T \]
ここで、\( V \)は生じる電圧、\( S \)は熱電対のゼーベック係数（材料固有の定数）、\( \Delta T \)は熱電対の両端の温度差です。
サーモパイルは、この熱電対を直列または並列に接続し、より大きな電圧変化を得るために使用します。赤外線がセンサーに当たると、温度差が生まれ、これにより電圧が発生します。電圧の変化は、赤外線の強度に比例するため、放射される赤外線エネルギーを測定することで物体の温度を知ることができます。
サーモパイルセンサーの構成要素
- 熱電対: 温度差を利用して電圧を生み出します。
- 吸収材: 赤外線を吸収して熱電対の温度を上げます。
- コールドジャンクション: 熱電対の一方の端を常に一定の温度に保ちます。
- フィルター: 測定対象の赤外線波長のみを通過させる材料です。
- 増幅回路: 生じた微小な電圧を増幅させ、処理しやすくします。
サーモパイルセンサーの応用
サーモパイル赤外線センサーは、その非接触で迅速な測定能力から、様々なアプリケーションで活用されています。
- 医療用途: 人体の表面温度を測定し、発熱を検知します。
- 家電製品: スマートホームシステムにおいて、効率的なエネルギー管理を実現します。
- 産業用途: 装置や機械の温度モニタリングにより、過熱や冷却の必要性を識別します。
- 環境監視: 熱画像を用いて、森林火災の検知などに利用されます。
- 自動車産業: 夜間の視界を助ける暗視システムや、乗客のプレゼンス検出などに使われます。
サーモパイル赤外線センサーの高い感度と非接触性は、これらの分野における技術革新を促進し、私たちの生活をより快適で安全なものにしています。電磁気学の原理を応用したこの先進的なセンサー技術は、今後も様々な分野でその価値を発揮し続けるでしょう。
