サーボ加速度計は高精度な加速度測定装置で、電磁気学の原理に基づき、航空宇宙や地震測定に不可欠です。
サーボ加速度計の基本と仕組み
サーボ加速度計は、高精度な加速度の測定を可能にする装置で、航空機、ミサイル、地震計などの分野で広く使用されています。この装置は、電気と磁気の現象を応用し、対象の加速度を正確に検出するための重要なツールとなっています。
電気と磁気の関連性
サーボ加速度計の基本を理解する前に、電気と磁気の相互作用について簡単に触れましょう。電流が流れると周囲に磁場が生じる一方で、磁場が変化すると電場が生じ、電流が発生することが知られています。これらの関係性はマクスウェル方程式で記述され、電磁気学の基本となっています。サーボ加速度計では、この原理がメカニズムの核となっています。

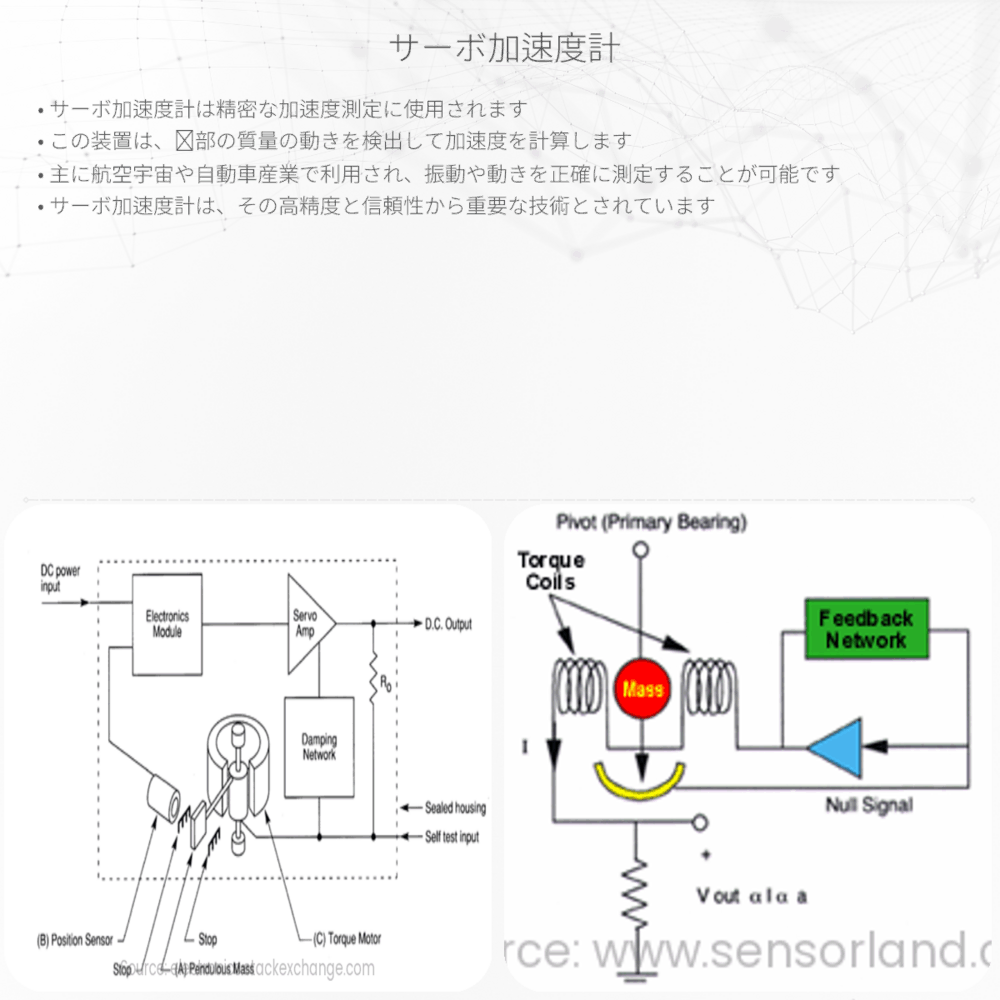

サーボ加速度計の原理
サーボ加速度計は、加速度によって発生する力を検出することで動作します。基本的には、「質量-ばね-ダンパーシステム」としてモデル化でき、質量として作用する部分に加速度が働くと、内部のバネが変形し、その変形量を電気信号に変換することで加速度を測定します。
サーボ加速度計の構成要素
- 検出質量：加速度が直接作用する部分
- バネ：検出質量と連動し、加速度による変位を作る要素
- ダンパー：システムの振動を抑制する要素
- 変位検出器：検出質量の変位を電気信号に変換する装置
- サーボループ：変位を補正するためのフィードバック回路
サーボループの役割
サーボ加速度計には、サーボループという特別なフィードバックシステムが含まれています。加速度が検出質量に作用すると、変位検出器がその変位を感知し、電気信号として出力します。サーボループはこの信号を受け取り、電気モーターや磁石を用いて検出質量を元の位置に戻す力を作り出します。このフィードバックによって検出質量の動きが安定し、より正確な加速度測定が可能になります。
サーボ加速度計の利点
- 高い測定精度：フィードバック機構により、微小な加速度も正確に測定できます。
- 広範囲な対応：様々な大きさの加速度に適応できる柔軟性があります。
- 信頼性の高さ：航空宇宙などの要求が厳しい分野での実績があります。
サーボ加速度計は、その精度の高さと信頼性から、重要な工学的応用の一つとして位置づけられています。電気と磁気の法則を活用したこの装置は、物理学の基本的な概念が実世界でどのように応用されるかの素晴らしい事例です。
