サンプル・アンド・ホールド・サーキットについての分かりやすい解説。アナログ信号がどのように一時的に捉えられ保持されるかを説明します。
サンプル・アンド・ホールド・サーキットとは
サンプル・アンド・ホールド・サーキット（S/Hサーキット）とは、アナログ信号を瞬間的に捉え（サンプル）し、その値を一定時間保持（ホールド）するための電子回路です。アナログ-デジタル変換器（ADC）において、変換の前の一時的な記憶装置としての役割を担い、デジタル信号処理の精度と効率を高めるために広く使われています。
サンプル・アンド・ホールド・サーキットの基本構成
- サンプリングスイッチ – アナログ信号を指定された瞬間に捕捉するためのスイッチ。
- ホールドコンデンサ – サンプラーによって取得された電圧値を一定期間保持するためのキャパシタ。
- バッファアンプ – ホールドした電圧値を、負荷の影響を受けずに外部に出力するためのアンプ。

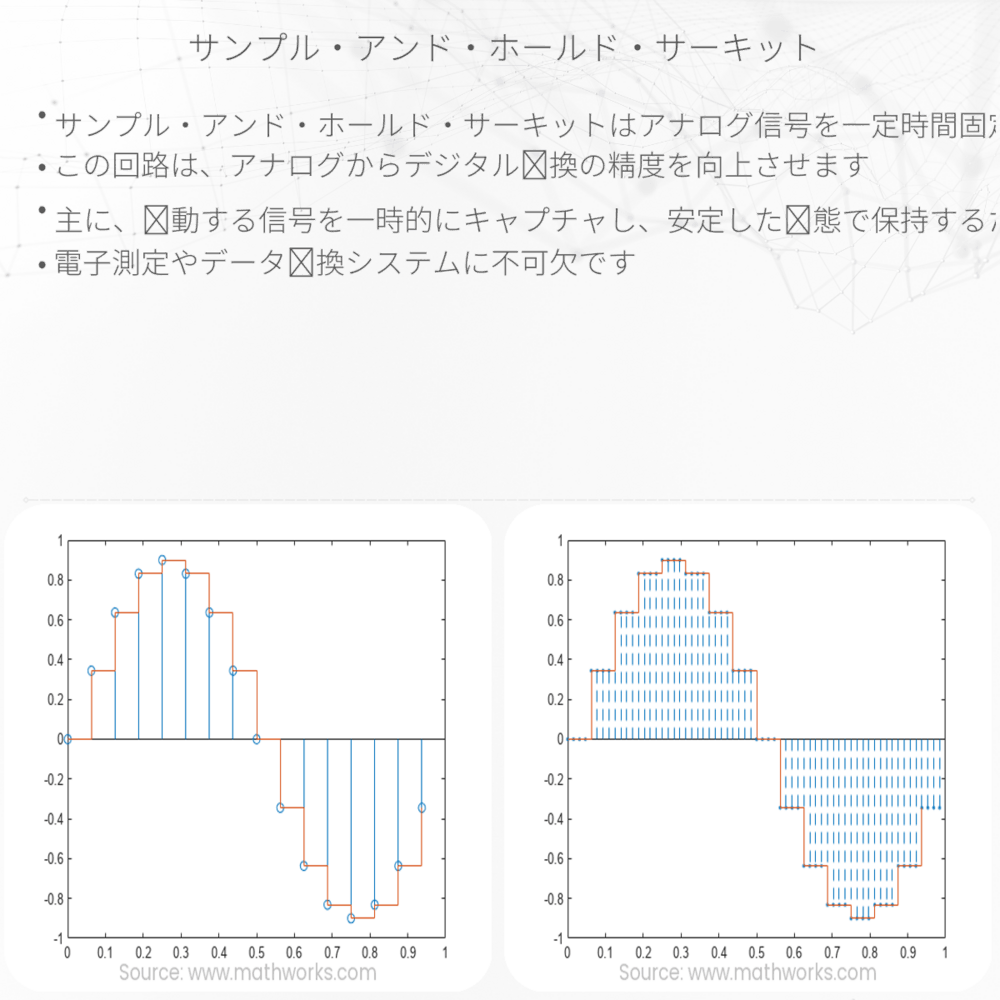

このサーキットにおいては、サンプリングスイッチが閉じる時間（サンプリング時間）は非常に短く、その後、スイッチが開いた状態（ホールドモード）で、キャパシタが取り込んだ電圧を保持します。このようにして、アナログ信号の瞬間的な「スナップショット」をキャプチャし、デジタル変換が終了するまでその値を維持することができます。
サンプル・アンド・ホールド・サーキットの動作原理
- サンプリングフェーズ:
サンプリングスイッチが閉じると、アナログ入力信号はホールドコンデンサに直接接続されます。この間、コンデンサは入力信号に追従して充電され、サンプリングされた瞬間のアナログ信号の電圧がコンデンサに記録されます。
- ホールドフェーズ:
サンプリングスイッチが開くと、コンデンサは切り離されて、その電圧値を保持します。この保持された電圧は、バッファアンプを通じて読み取られ、ADCなどの次の処理段階へと送られます。
サンプル・アンド・ホールド・サーキットの応用
S/Hサーキットはデジタル信号処理において非常に重要な役割を果たします。特に、以下のような場面で活用されています。
- デジタルオシロスコープ – 高速に変化する信号を精確に観測するため。
- ディジタル・オーディオ機器 – 音声信号をデジタル化する際に利用。
- 通信システム – アナログ信号をデジタル変換し、データ処理を行う。
サンプル・アンド・ホールド・サーキットは、アナログとデジタルの橋渡しをすることで情報を正確に保存し、変換することを可能にし、現代の電子機器には欠かせない技術となっています。
まとめ
サンプル・アンド・ホールド・サーキットは、一見シンプルながらも、アナログ信号を正確にデジタル信号に変換する上で中心的な役割を果たす重要な電子回路です。現代の多くの電子機器や通信システムでは、このサーキットが使われており、その性能は電子機器の精度と直結しています。この記事を通じて、その基本的な概念と動作原理、応用について理解が深まったことを願います。
