コンデンサブリーダ抵抗回路について詳しく解説し、安全な放電を実現するための抵抗の役割、設計の考慮点を明らかにします。

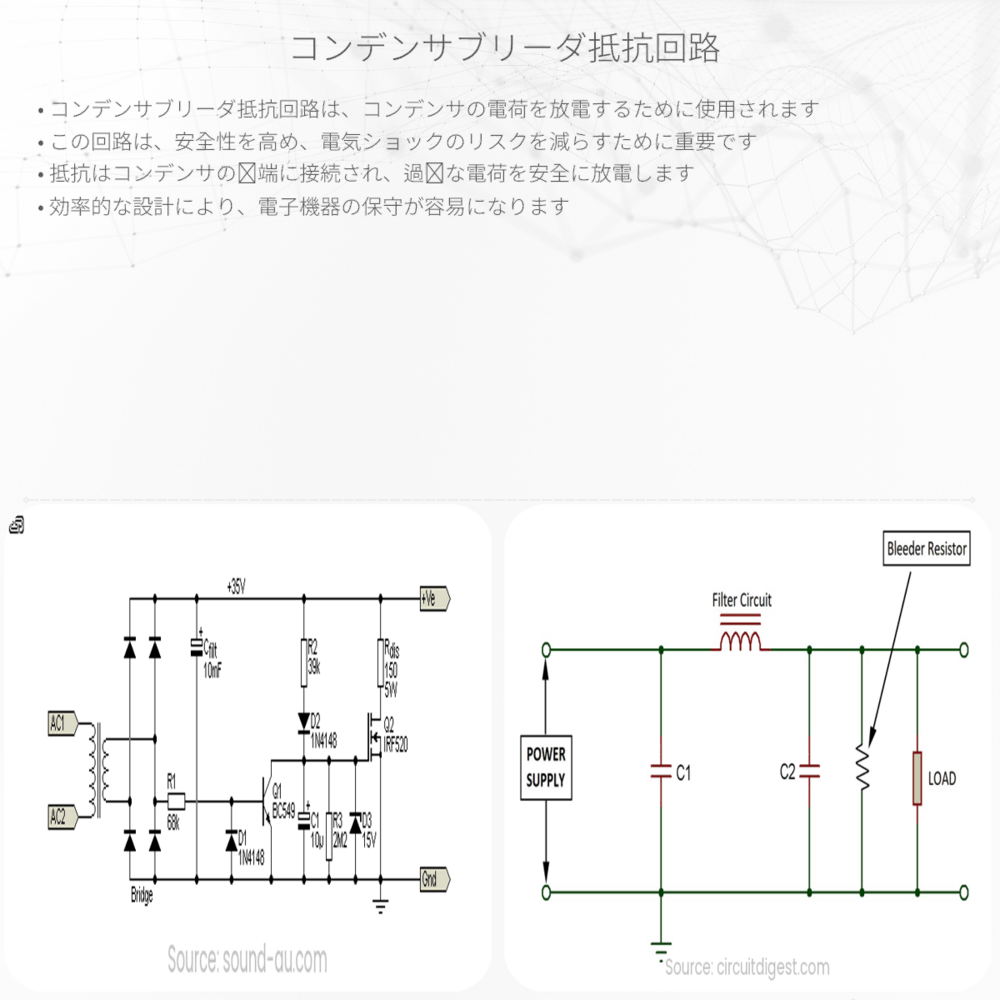

コンデンサブリーダ抵抗回路とは
電気回路において、コンデンサはエネルギーを一時的に蓄える役割を持つ重要なコンポーネントです。コンデンサが充電された状態では、回路を開いても電荷が残存し、触れると感電する危険があります。このようなリスクを軽減するために、コンデンサブリーダ抵抗回路（またはブリード抵抗）が用いられます。
ブリーダ抵抗の働き
ブリーダ抵抗は、コンデンサから電荷を安全に放電させるために接続される抵抗器です。コンデンサが放電する際の電荷の流れをコントロールし、電圧を徐々に下げることで、安全にエネルギーを放出させます。コンデンサの放電時間はブリーダ抵抗の大きさによって異なります。抵抗値が大きい場合は放電に長い時間がかかり、小さい場合は速く放電します。
コンデンサの放電方程式
コンデンサの電圧 V(t) は時間 t とともに減少します。この電圧の減少は指数関数的に行われ、次の方程式で表されます：
V(t) = V0 * e-(t/RC)
ここで、V0 は初期電圧、R は抵抗の値、C はコンデンサの容量、e は自然対数の底（約2.718）です。RC は回路の時定数と呼ばれ、放電速度を決定します。
ブリーダ抵抗の設計における考慮点
- 電荷の安全な放電: ブリーダ抵抗はコンデンサの放電時間を設計者が予想できるようにコントロールする必要があります。通常は放電時間を数秒から数分以内に抑える値が選ばれます。
- 抵抗器の耐電力: 抵抗が消費する電力（P = V2/R）による熱に耐えられるよう、ブリーダ抵抗は適切な耐電力を持っている必要があります。
- エネルギー効率: ブリーダ抵抗はコンデンサが保有するエネルギーを熱として放散しますが、この過程で無駄に電力を消費しないよう、バランスを取る必要があります。抵抗値が小さいほど放電は早いですが、回路がオフの時も不要な電力を消費します。
まとめ
コンデンサブリーダ抵抗回路は、電気機器の安全性を向上させる単純ながら効果的な方法です。抵抗の適切な選択によって、安全にエネルギーを放散させつつ、エネルギー効率の観点でも最適化された回路が設計できます。電気回路設計において、ブリーダ抵抗はエネルギー管理と安全性の重要な側面を兼ね備える重要なコンポーネントです。
