「コラム式ロードセル」は精密な重量計測技術で、産業から運輸まで幅広く利用されるひずみゲージベースのセンサーです。

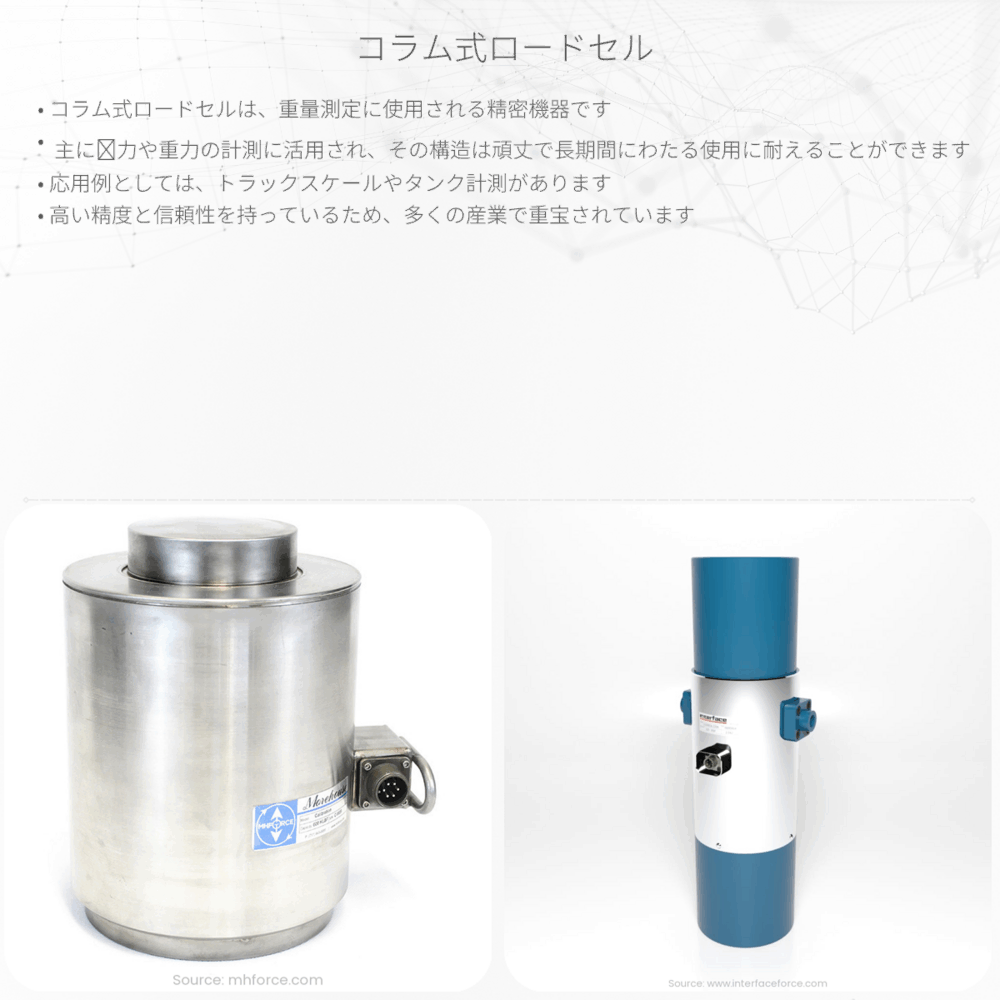

コラム式ロードセルの基本
コラム式ロードセルは、様々な計量システムに使用される、重要なセンサーの一つです。産業用計量、重量計測、力のテスト機器などで使われており、その精度と信頼性が高く評価されています。今日はこのコラム式ロードセルについて、基本的な原理から応用までを簡単に解説します。
コラム式ロードセルの原理
コラム式ロードセルは、電気抵抗の変化を利用して物体の重さを測定します。主に「ひずみゲージ」という特別なセンサーを使い、加わる力によって生じる微小なひずみ（変形）を電気信号に変換します。
- ひずみゲージ：金属片や半導体材料で作られ、伸びると抵抗が変わる特性を持っています。
- 抵抗の変化：ひずみゲージが伸びると、その長さが増し、断面積が減少します。これにより電気抵抗が上昇します。
- ウィートストンブリッジ回路：4つのひずみゲージを組み合わせて構成されることが多く、その出力変化を測定します。
ロードセル内のひずみゲージは、通常、ウィートストンブリッジと呼ばれる電気回路に接続されています。この回路は、ひずみゲージからの微小な抵抗変化を増幅し、読み取りやすい電気信号に変える役割を果たします。以下がウィートストンブリッジの基本的な電圧方程式です：
Vout = (Vs * (R2 / (R1 + R2)) – (R3 / (R3 + R4)))
ここで、Voutはウィートストンブリッジからの出力電圧、Vsは供給電圧、R1からR4は各ひずみゲージの抵抗値です。
コラム式ロードセルの応用
コラム式ロードセルの精度は非常に高いため、トラックスケールやクレーンスケール、工場の計量設備など、大きな荷物を正確に計測する必要がある場所でよく使われています。
- 工業分野：大量生産過程における材料の重量管理。
- 建設業：大きな構造物を持ち上げる際の重量監視。
- 運輸業：荷物の重量を計測し、トラックや船の積載限度を管理。
コラム式ロードセルの正確さと信頼性が、これらの業界での安全性と効率性を確保のためには不可欠であることを示しています。
まとめ
コラム式ロードセルは、現代の産業における重要な計測機器です。ひずみゲージを利用した精密な重量計測は、多くの業界での品質管理や安全監査に寄与しています。シンプルながらも巧妙なウィートストンブリッジ回路を活用することで、小さなひずみも正確な電気信号に変換され、我々の生活を支える多様なシステムで利用されているのです。
