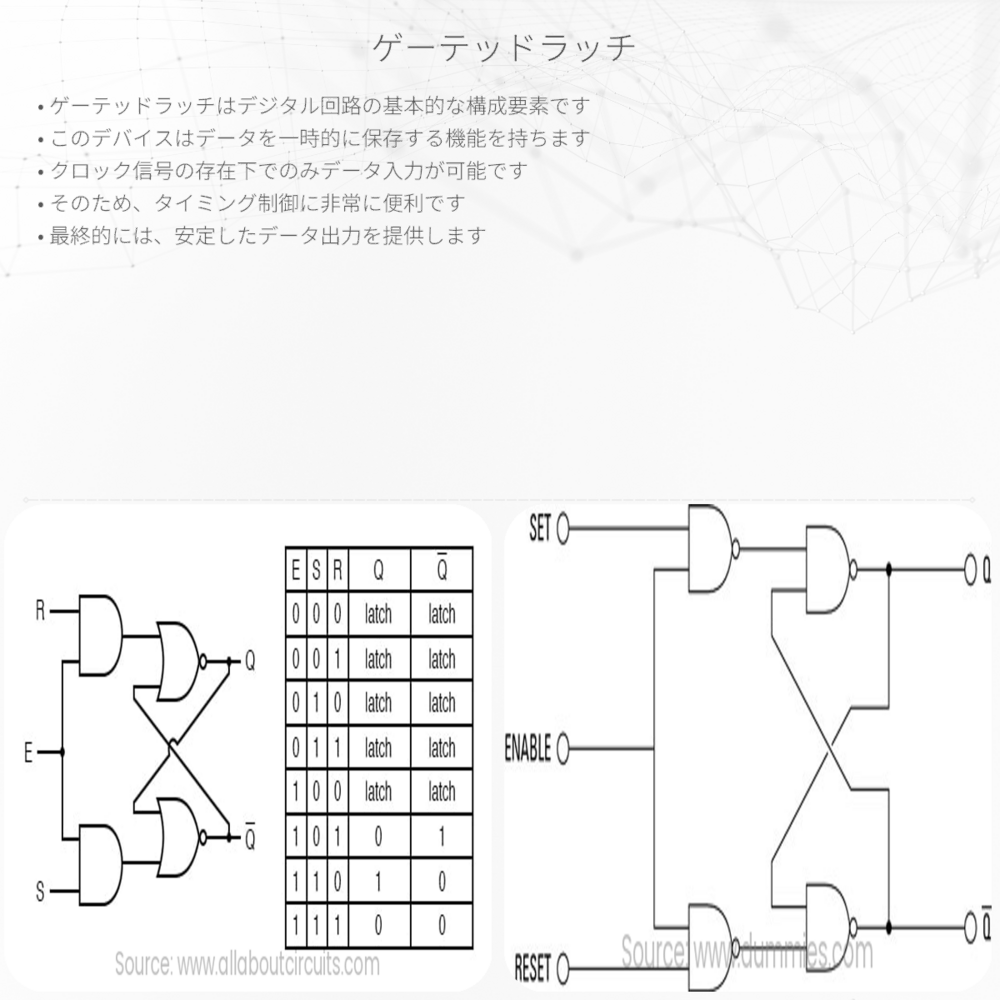

ゲーテッドラッチとは
ゲーテッドラッチは、電気工学およびデジタル回路設計における基本的な構成要素の一つです。これは、論理情報を一時的に格納し、特定の条件下でその情報を保持または変更するために用いられます。ゲーテッドラッチは、セットとリセットという二つの入力信号を持ち、これによってラッチの状態を制御することができます。
ゲーテッドラッチの基本的な動作原理
ゲーテッドラッチは、ビステーブル素子として機能します。これは２つの安定した状態を持ち、セット状態（通常「1」またはHIGHと表される）とリセット状態（通常「0」またはLOWと表される）の間で切り替えができます。デジタル回路において記憶素子として重要な役割を果たすのです。
ゲーテッドラッチには主に二つのタイプがあり、「SRラッチ」と「Dラッチ」と呼ばれます。SRラッチはセット(S)入力とリセット(R)入力を持ち、Dラッチはデータ(D)入力とクロック(通常CまたはCLKで表される)入力を持っています。
SRラッチ
SRラッチの動作は次のように表されます:
- ‘S’が1で’R’が0のとき、ラッチはセット状態になります。
- ‘S’が0で’R’が1のとき、ラッチはリセット状態になります。
- ‘S’と’R’が共に0のとき、ラッチの出力は最後の状態を維持します。
- ‘S’と’R’が共に1のときは無効または未定義の状態になります。
SRラッチの記号的表現は次のような論理方程式で表すことができます:
Qnext = S + (Q * R’)
Dラッチ
Dラッチは、データ入力の状態をクロック信号がアクティブの間だけ保持します。基本的なDラッチの挙動は以下のようになります:
- クロックが1のとき、D入力はラッチの出力に直接反映されます。
- クロックが0のとき、ラッチは最後の出力状態を維持します。
そのため、Dラッチはエッジトリガ式フリップフロップなどの時計同期型回路の構成要素として使用されることがよくあります。
ゲーテッドラッチの実用例と応用
ゲーテッドラッチはコンピューターメモリ、レジスタ、フリップフロップなど、データを一時的に保存するデジタル回路に広く使用されます。さらに、コンピュータのプロセッサー内のデータフローを管理するためにも重要な役割を果たしています。また、状態マシンやディジタル時計などの特定の状態を保つ必要がある装置にも採用されています。
ゲーテッドラッチは電子工学を学ぶ上で重要な概念であり、これを理解することは論理回路の設計に役立つだけでなく、より高度な電子システム、例えばマイクロプロセッサーやコンピューターアーキテクチャを把握するための基礎となります。
このように、ゲーテッドラッチは電気工学とデジタルシステム設計における基本的な建築ブロックの一つとして、電気と磁気の原理を応用した素晴らしい実例です。物理学と工学の基礎を学ぶ者にとって理解すべき重要なトピックと言えるでしょう。
