ゲイン-フェーズアナライザー

ゲイン-フェーズアナライザーは電子回路分析に不可欠で、周波数応答を測定しシステムの安定性を確保する装置です。

ゲイン-フェーズアナライザー

ゲイン-フェーズアナライザーとは

ゲイン-フェーズアナライザー(Gain-Phase Analyzer)は、電子回路を分析する際に使用される重要な測定機器です。この装置は、特にフィードバック回路やコントロールシステムのデザインにおいて、その周波数応答を理解するために重要です。

電子回路の性能を評価する際、ゲインとフェーズの変化は欠かせない要素です。ゲインは、信号が回路を通過する際にどの程度増幅または減衰するかを示します。一方、フェーズは、信号の位相がどれだけ変化するかを示します。この二つのパラメータを正確に把握することが、回路設計における応答の安定性や性能を確保するために必須です。

ゲイン-フェーズアナライザーの原理

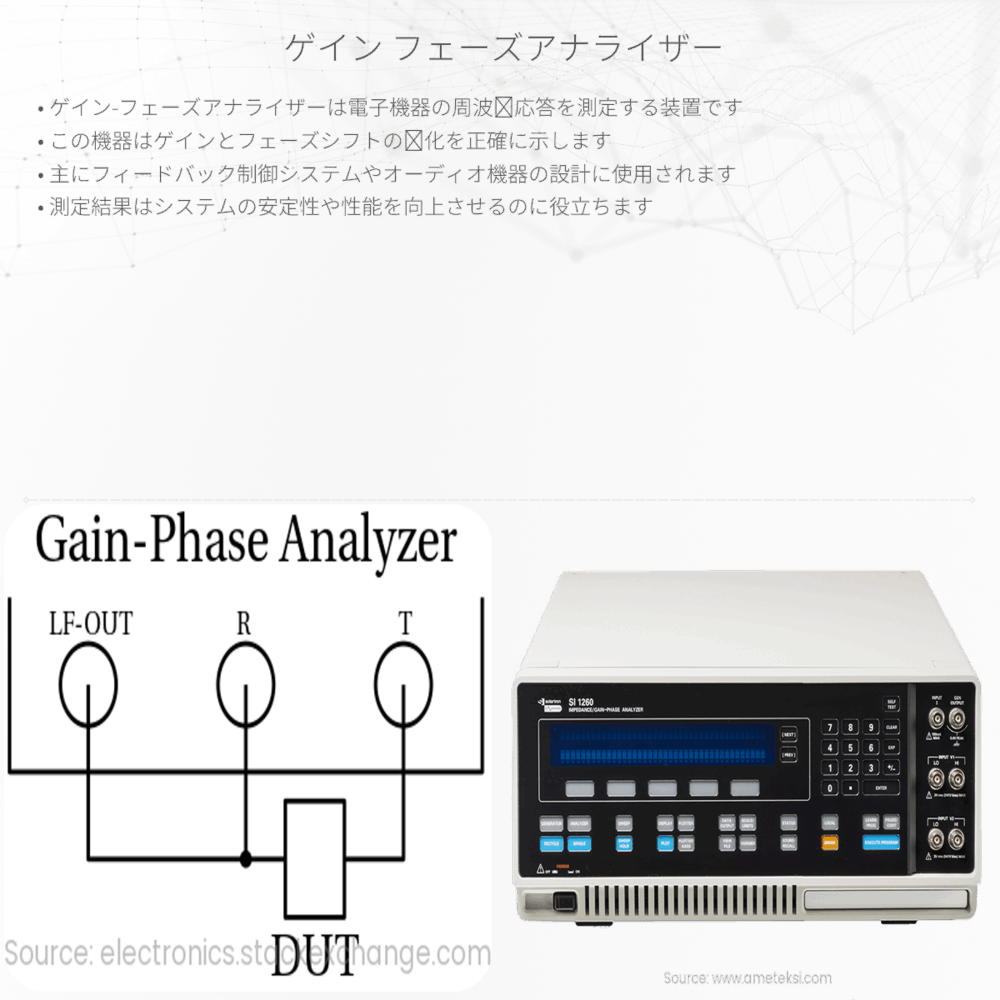

ゲイン-フェーズアナライザーは、入力信号と比較して出力信号のゲインとフェーズの差を計測する装置です。この装置は通常、一定の周波数範囲をスイープ(連続的に変更)し、各周波数での回路の応答を記録します。

具体的には、正弦波信号発生器が入力信号を提供し、この信号がテスト対象の回路に送られます。そして、回路からの出力信号と入力信号のゲイン差とフェーズ差を、アナライザーが測定します。

ゲインは通常、デシベル(dB)で表され、式は以下のようになります。

G(dB) = 20 * log10(Vout / Vin)

ここで、Voutは出力電圧、Vinは入力電圧を表します。

フェーズ差は度(°)またはラジアン(rad)で表され、入力信号と出力信号の波形の位相ずれを示します。位相差は、時には安定性を決定するための重要な指標になることがあります。

ゲイン-フェーズアナライザーの応用

制御システムでは、ゲイン余裕(GM)とフェーズ余裕(PM)が、システムの安定性を分析するのに使われます。ゲイン-フェーズアナライザーは、これらの余裕を測定して、システムが必要な性能を発揮し、不安定にならないようにするために不可欠な装置です。

また、回路の帯域幅、共振周波数、品質係数(Qファクター)など、他の重要なパラメータもこのアナライザーを使って測定できます。これにより、設計者は回路が適切に機能するかどうかを評価し、必要に応じて改良を加えることができます。

さらに、ゲイン-フェーズアナライザーはオーディオ機器、電源、伝送路など、さまざまな電子機器のテストにも広く使用されています。品質保証のためのテストプロセスにおいても、このアナライザーは信頼性の高い結果を提供します。

まとめ

ゲイン-フェーズアナライザーは、電子回路がその仕様に合致しているかを測定し、デザインプロセスで必要な調整を行うための重要なツールです。この装置を使用することで、品質の高い電子製品を開発し、市場に提供することが可能になります。理解しやすい物理学と工学の基本を抑えながら、実世界でのエンジニアリングの原則がどのように適用されるのかを学ぶことは、専門家だけでなく、初心者にとっても興味深い冒険です。
