ケーブルレースウェイの仕組み、その電気・磁気との関連性と影響、及び適切な設計と選択方法について解説します。
ケーブルレースウェイの基礎と電気・磁気との関係

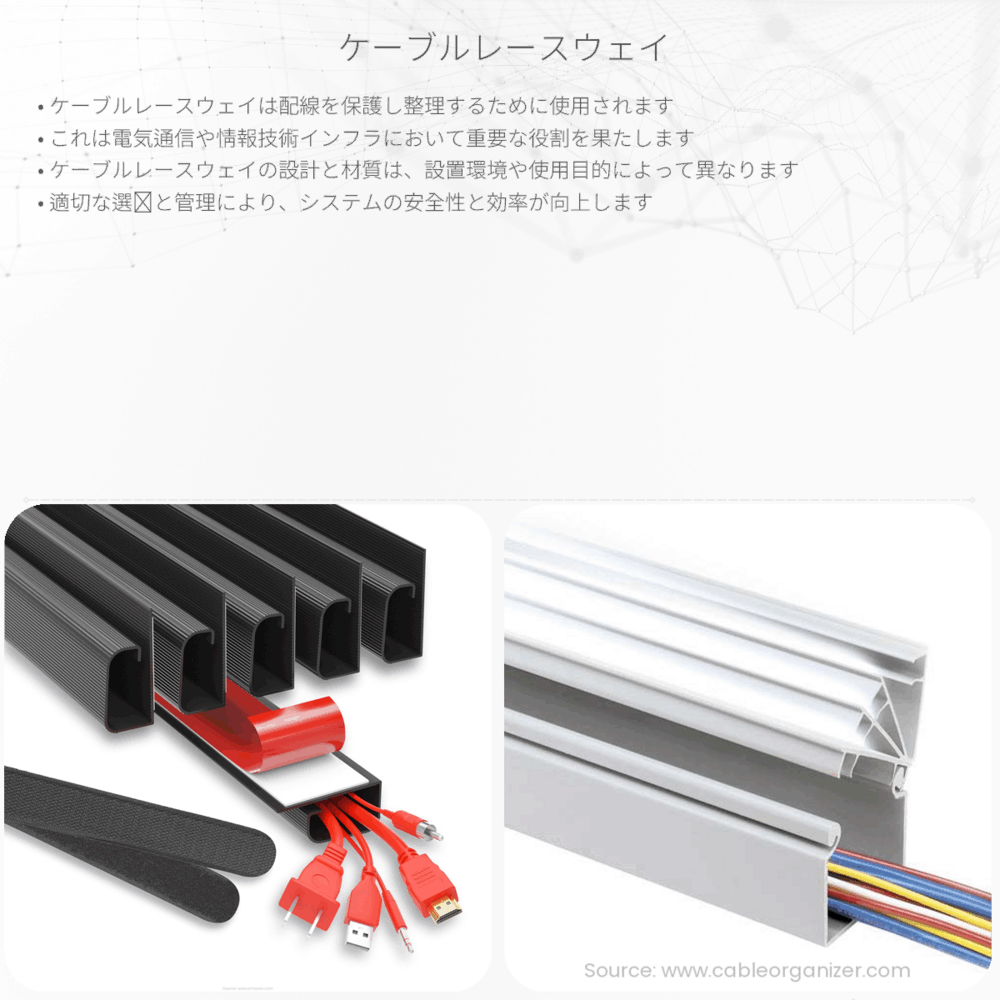

「ケーブルレースウェイ」とは、電気ケーブルや通信ケーブルを保護しながら管理し、配線するためのシステムや構造を指します。これには、ケーブルトレイ、ケーブルラダー、ケーブルダクト、コンジットなどが含まれます。これらのシステムは、ケーブルを整理し、保護するだけでなく、保守や拡張を効果的に行うことを可能にします。
ケーブルレースウェイの機能
- ケーブル保護: 外部からの物理的な損傷からケーブルを保護します。
- 安全性確保: 隠蔽されたケーブルが引き起こす可能性のある火災やショートを防ぎます。
- メンテナンス性向上: 必要に応じてケーブルの追加や交換が容易になります。
- 配線の整頓: ケーブルを適正に配置し、職場の美観と機能性を高めます。
電気と磁気の関連性
ケーブルレースウェイと電気、磁気とが関連する理由は、電流が流れる電線が磁場を発生させるからです。アンペールの法則によれば、電流Iが流れると、その周りには磁場が生じます。この磁場の強さHは、電流との距離rに反比例し、電流の大きさに比例します。数式で示すと、次のようになります。
\[ H = \frac{I}{2\pi r} \]
ここでHは磁場の強さであり、Iはアンペールで測られる電流の強さ、rはメートルで測られる電線からの距離を意味します。
また、ファラデーの電磁誘導法則により、変化する磁場は電場を発生させることができます。これは交流電流を使用するケーブルにおいて特に重要です。交流電流は時間とともに大きさと向きが周期的に変わるため、磁場も連続的に変化し、その結果として周囲の導体に電流を誘導することがあります。
ケーブルレースウェイの電気・磁気への影響とその対策
- 電磁干渉(EMI): 電子機器に近接したケーブルから発生する磁場は、他の機器の動作に干渉することがあります。この影響を減少させるために、シールドケーブルや金属製のケーブルトレイの使用が推奨されます。
- 誘導電流: 隣接するケーブル間で磁場が変化すると、互いに不要な誘導電流を生み出すことがあります。これを防ぐためには、ケーブル間の距離を十分にとるか、誘導を防ぐための配線方法（ツイストペアなど）を使用することが効果的です。
最適なケーブルレースウェイの設計と選択は、これらの電磁的特性を考慮に入れることで、電気通信の信頼性と性能を向上させることができます。電気と磁気の基本原理を理解することは、効率的で安全な電気配線の設計に不可欠です。
