ケーブルラグの概要、基本、種類、選択方法、正しい取り付け方を解説し、電気回路での重要性を紹介します。

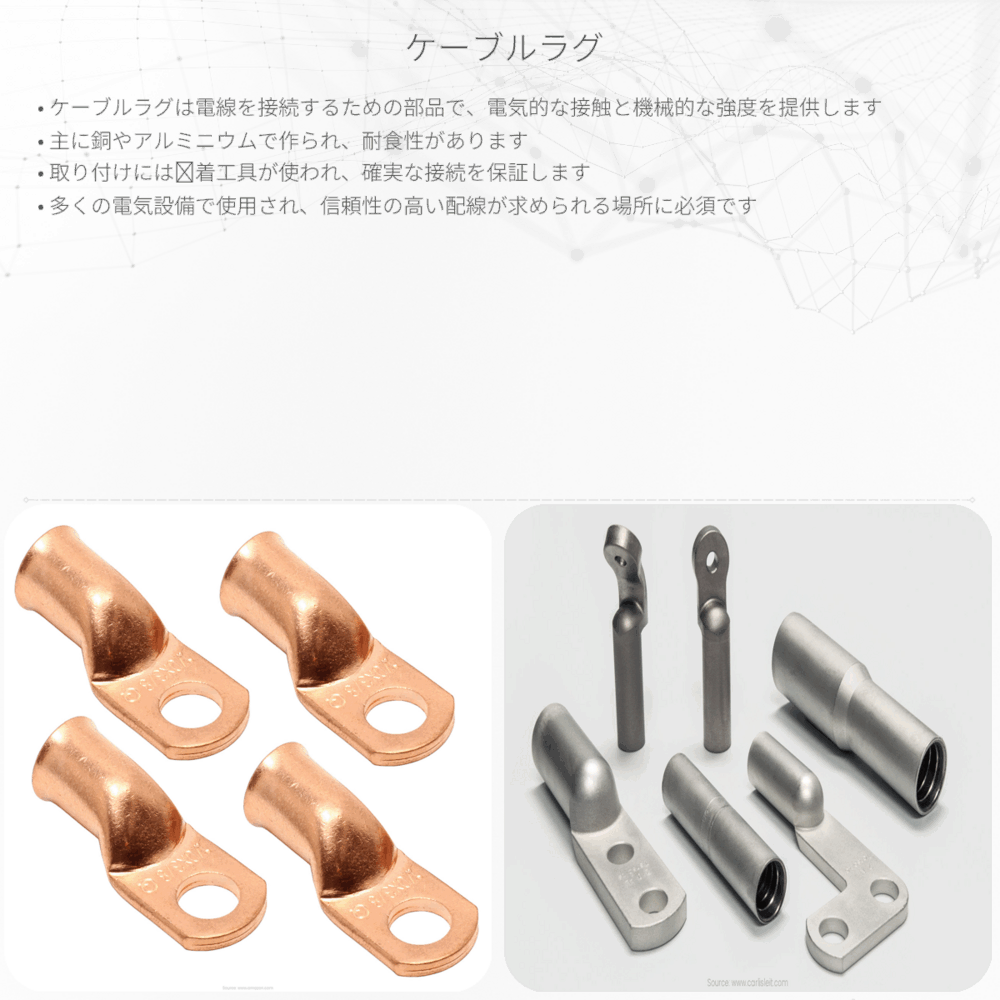

ケーブルラグとは
ケーブルラグは電気回路において、ケーブルと端子を接続する重要な部品です。この小さな部品は、信頼性の高い電気接続を可能にし、電流を安全かつ効率的に伝導するために不可欠です。電気エネルギーが使用されるあらゆる場所で、ケーブルラグの役割は極めて重要です。
ケーブルラグの基本
ケーブルラグの主な目的は、ケーブルの露出した導体部分を端子に接続し、その接続点に電気的かつ機械的な強度を提供することです。一般に、銅またはアルミニウム製で、それぞれのケーブルの種類や断面積、使用される電圧や電流に合わせて選びます。
ケーブルラグの種類
- 圧着ラグ: ケーブルの導体に圧力をかけて確実に接続するタイプ。特殊な工具を用いて圧着されます。
- スクリュータイプラグ: 小さなネジを使ってケーブルを固定するタイプ。ネジを締めることで接続が行われます。
- はんだ付けラグ: はんだを用いてケーブルとラグを接続するタイプ。高い電気的接続強度を提供します。
適切なケーブルラグの選択
ケーブルラグを選択する際には、次の点を考慮する必要があります。
- ケーブルの種類と断面積
- 流れる電流の大きさと電圧
- 使用環境、例えば温度、湿度、腐食性物質の有無
- 接続の種類（圧着、ねじ固定、はんだ付け）
それぞれの要因によって、最も適したケーブルラグの種類と材質が決まります。例えば、高温の環境や振動が激しい場所では、より高い耐熱性や機械的強度が必要とされるでしょう。
ケーブルラグの正しい取り付け方法
ケーブルラグの取り付けには正しい手順と適切な工具が必要です。圧着型のケーブルラグを使用する場合、適切なサイズの圧着工具を使い、メーカーの指定に従った圧着力でケーブルとラグを一体化させます。ネジタイプのラグでは、ケーブルがゆるまないように適切なトルクでネジを締める必要があります。はんだタイプのものは、適切な温度でのはんだ付けが必要となります。
結論
ケーブルラグは電気回路の中で小さな部品ですが、その役割は非常に大きいです。正しく選択し、適切に取り付けることで、電気は安全かつ効率的に使用され、長期間に渡り良好な状態を保ちます。電気と磁気の現象が実用的な技術に変わる一例として、ケーブルラグは電気工学の不思議さと重要性を体現しています。
