電気と磁気の基本：ケーブルサポート
私たちの生活は、電気と磁気の現象に大きく支えられています。毎日使っている多くの電化製品から、通信を可能にするケーブルネットワークまで、この二つの物理学の概念は密接に連携して働いています。ここでは、ケーブルネットワークにおける電気と磁気、特にケーブルサポートシステムについて簡単に説明します。

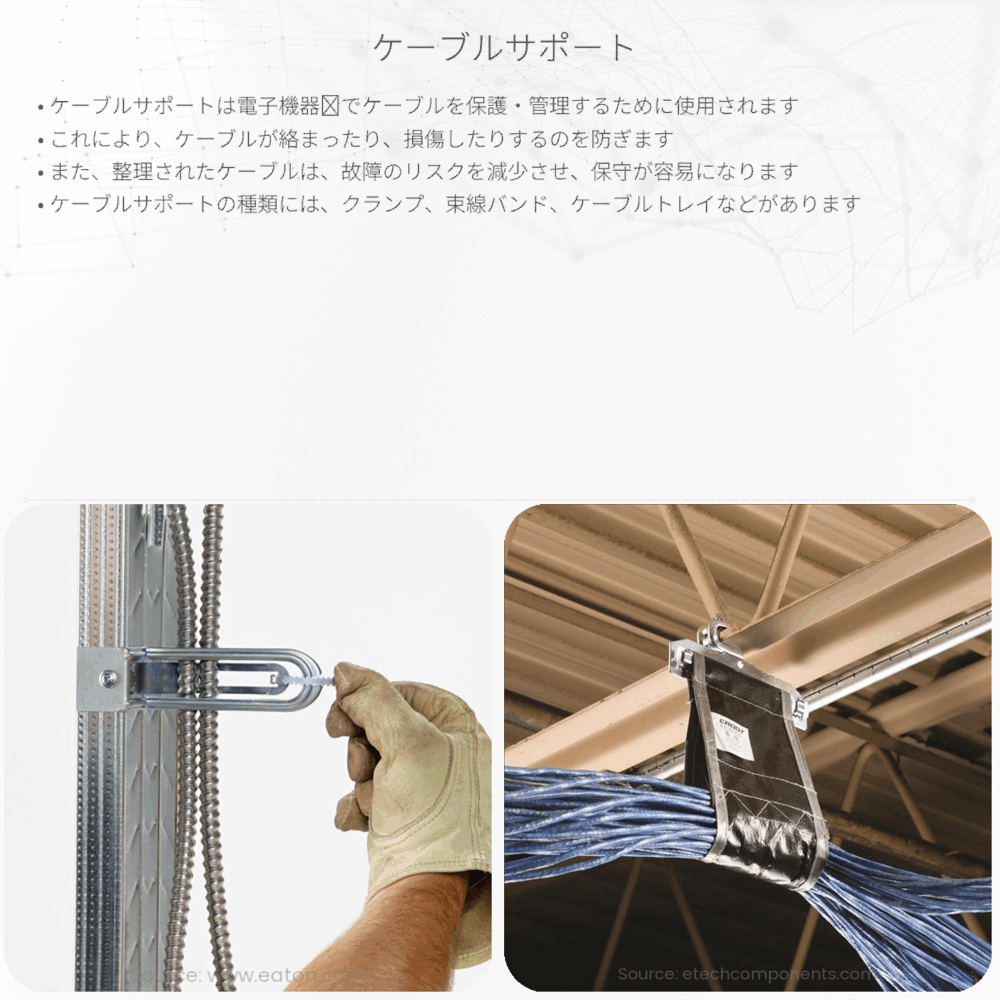

ケーブルサポートシステムとは
ケーブルサポートシステムは、電力や通信ケーブルを保護し、適切な位置に配置するための構造体です。これらは電線・ケーブルを固定し、電気的な影響を最小限に抑えつつ、安全かつ効率的に電力やデータを転送するために重要な役割を果たしています。
- ケーブルトレイ：ケーブルトレイは、ケーブルを支持し配線するためのオープン型の構造です。空気の流通を促し、ケーブルの過熱を防止する効果があります。
- ケーブルラダー：より大きなケーブルや多数のケーブルを支持するのに使用されます。強度と耐久性に優れており、重量のあるケーブルを支えることができます。
- ケーブルダクト：これはケーブルを保護するために使用される閉じたチャンネルです。外部からの物理的な保護に加えて、ケーブル間の干渉を防ぐ役割を果たします。
電磁気的考慮事項
ケーブルサポートシステムを設計する際には、電磁気学的な側面が重要な役割を果たします。電流がケーブルを流れると、それに伴って磁場が発生します。この磁場は、電磁誘導という現象を通じて、近くの他のケーブルに電圧や電流を誘発させる可能性があります。
また、ケーブルに流れる交流電流は、周囲の導体などの金属に対して誘導電流を生じさせることもあります。これらの電磁干渉（EMI）は、通信の品質を劣化させたり、電子機器の性能に悪影響を与える可能性があります。
影響を最小限に抑えるケーブル配置
電磁干渉を減少させるために、ケーブルは特定の方法で配置される必要があります。以下にそのいくつかを挙げます：
- ケーブルはできるだけ平行に配置せず、直交させて配置する。
- 高電圧線と通信線は物理的に離して配置し、交差する場合は直角に交差させる。
- シールド付きケーブルやツイストペアケーブルを使用して、誘導される干渉を最小化する。
シールド付きケーブルは、導体を囲む金属のシールドによって外部の磁場から保護されており、ツイストペアケーブルは二本の導線を密接にねじり合わせることで相互の磁場の効果を打ち消し合います。
まとめ
ケーブルサポートシステムは、電気と磁気の現象を適切に管理することで、私たちの電気通信インフラを支える不可欠な要素です。これにより、電磁干渉を最小限に抑えつつ、安全かつ効率的な電力とデータの流れを確保することが可能となります。次回、あなたが街中でケーブルトレイやダクトを見かけたら、これらがいかに精巧に設計されているかを思い出してみてください。
