クラップオシレーターは精密な発振周波数の調整が可能な電子回路で、高い安定した振動を生み出し、無線通信やデジタル回路に用いられます。
クラップオシレーターとは
クラップオシレーターとは、高い周波数の安定した振動を生成するための電子回路の一つです。コルピッツオシレーターやハートレー・オシレーターと同様に、フィードバックループを利用して振動を発生させますが、クラップオシレーターの特徴は、回路内の特定の部品により発振する周波数を非常に精密にコントロールできる点にあります。

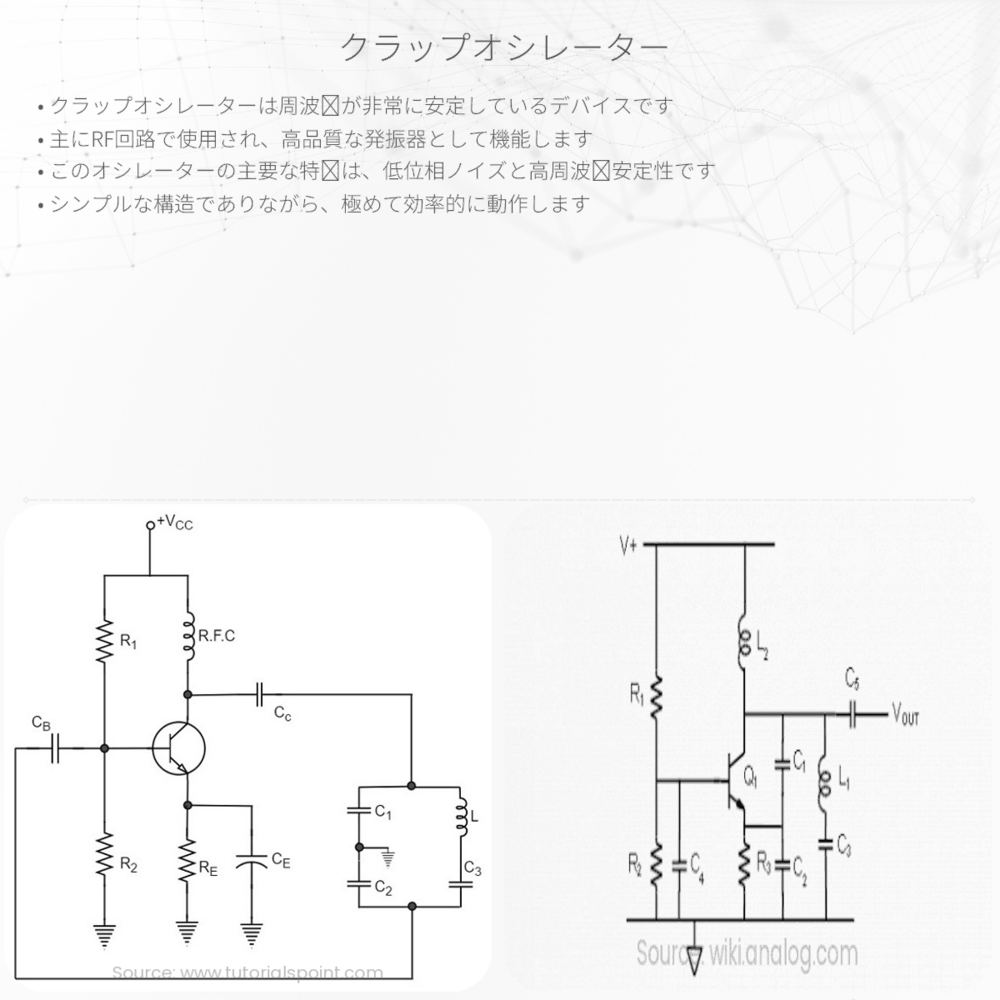

クラップオシレーターの基本構造
クラップオシレーターは、コンデンサとインダクタンス（コイル）を組み合わせたLC回路と、トランジスタなどの増幅素子で構成されます。このLC回路が共振回路として機能し、増幅された信号のフィードバックを通じて連続的な振動を生成します。
クラップオシレーターの動作原理
クラップオシレーターのキーとなるのは「共振」という現象です。LC回路では、コイル(L)とコンデンサ(C)に蓄えられたエネルギーが相互にやりとりされることで、特定の周波数において回路のインピーダンスが最小となり、電流が最大になる点があります。これを共振点といい、この周波数が発振周波数となります。
- L (インダクタンス)：電磁エネルギーを蓄えるコイル
- C (キャパシタンス)：電気的エネルギーを蓄えるコンデンサ
通常のLC回路では共振周波数が
fres = 1 / (2 * π * √(L * C))
と表されますが、クラップオシレーターでは追加のコンデンサ（Cs）を使用することで、共振周波数をさらに細かく調整することが可能です。
クラップオシレーターの用途
クラップオシレーターは、その周波数の安定性と精度から、発振器や信号発生器、周波数合成器などによく使用されます。例えば、無線通信機器におけるキャリア波の生成や、正確なタイミングが必要なデジタル回路などにおいて、重要な役割を果たします。
周波数の精密なコントロールが要求される工学的応用において、クラップオシレーターはその信頼性の高さから珍重されています。電子工学の基本的な理解を深めるには、クラップオシレーターの理解も不可欠であり、高度な電子回路の設計における基礎とも言えるでしょう。
