キャパシティブエンコーダの基本
キャパシティブエンコーダとは、静電容量を利用して角度や位置を測定する装置です。このエンコーダは、主に精密な動きを要求される産業用ロボティクスや自動化機械などに利用されています。この技術は、センサーが物理的な変位を電気的な信号に変換する原理に基づいています。
静電容量の原理
キャパシティブエンコーダの理解を深めるためには、静電容量について理解する必要があります。静電容量は、二つの導体間の電位差により蓄えられる電荷の量を表します。この関係は下記の式で表されます：
\[ C = \frac{Q}{V} \]
ここで、Cは静電容量（ファラド）、Qは蓄えられた電荷（クーロン）、Vは電位差（ボルト）です。
エンコーダでは金属の板（導体）が対向して配置され、その間の距離や面積の変化によって静電容量が変動します。この変化を精密に測定することで、部品などの位置や動きを検出できるのです。
キャパシティブエンコーダの構成

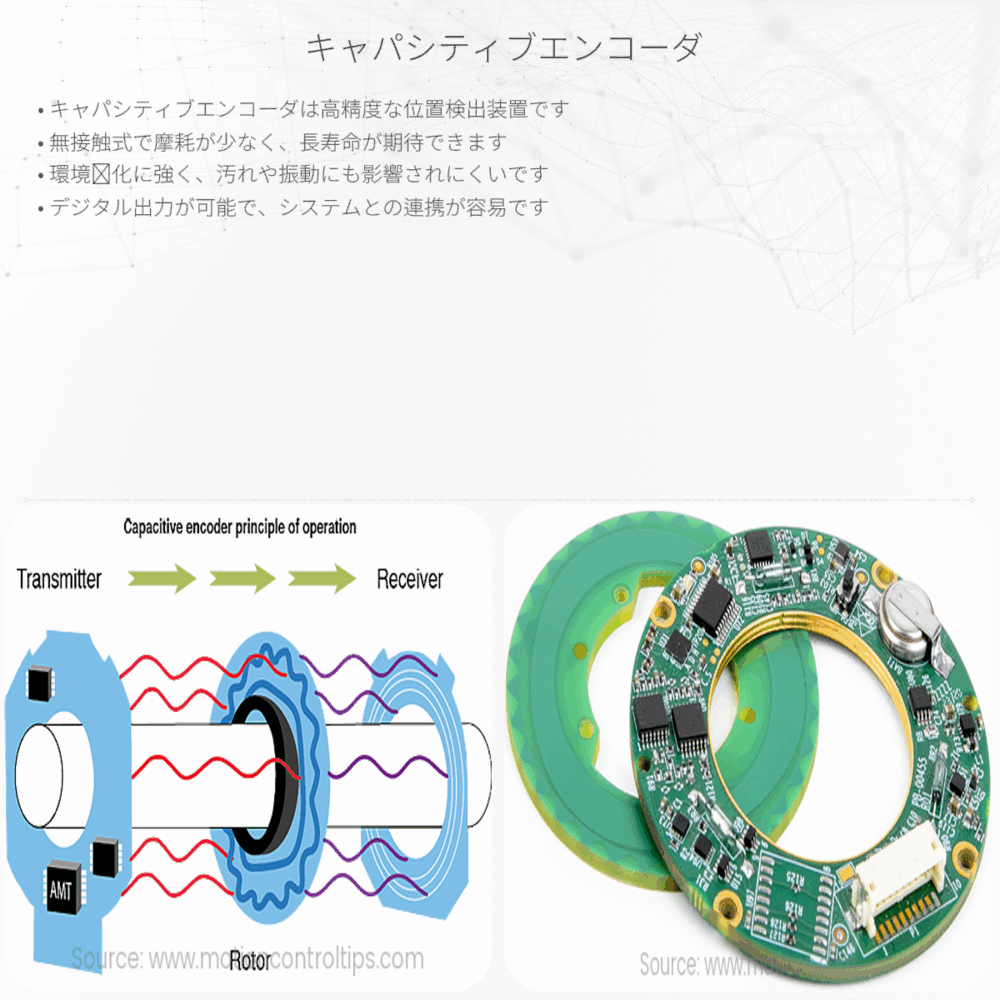

基本的なキャパシティブエンコーダは、固定されたステータと動くロータから成り立っています。ステータは静電容量を読み取るための電極が付いており、ロータはそれに応じて形状や位置が変化する導体の部分です。ロータが動くと、電極との間の静電容量が変わり、これを計測して位置や速度、角度などを特定します。
キャパシティブエンコーダの利点
- 高精度：微細な静電容量の変化も捉えられるため、非常に正確な測定が可能です。
- 非接触検出：物理的な接触を必要としないため、摩耗や老朽化が少なく、長期間安定した性能を保持できます。
- 環境に強い：汚れや油、水蒸気といった条件の影響を受けにくく、多様な環境での使用が可能です。
キャパシティブエンコーダの応用
キャパシティブエンコーダは、その精度と信頼性の高さから、多くの応用が可能です。以下はその例です：
- 精密工作機械の位置決め
- ロボットアームの関節制御
- 医療機器の精密な動きの監視
- 自動車などの角度センサー
まとめ
キャパシティブエンコーダは、その高精度と環境適応性により幅広い分野で重宝されている技術です。エンジニアリングの世界では、この種の革新的なセンサー技術が、より正確で信頼性の高い機械の開発を可能にしています。キャパシティブエンコーダの仕組みを理解することは、現代の精密工学の基礎を学ぶ上で非常に重要です。
