ウィーンブリッジオシレータは、安定した正弦波を生成する単純で効率的な電子回路で、オーディオ機器や測定機器に用いられます。
ウィーンブリッジオシレータとは
ウィーンブリッジオシレータは、一定の周波数を持つ正弦波を生成するために使用される電子回路です。このオシレータは、真空管時代の1930年代にウィリアム・ウィーンによって考案され、その後、トランジスタや集積回路が発明されるとさらに一般的になりました。音響機器、測定機器、電子音楽など、幅広い分野で利用されています。
ウィーンブリッジオシレータの原理
ウィーンブリッジオシレータの核心部分は、ウィーンブリッジネットワークと呼ばれるRC回路（抵抗とコンデンサの回路）です。このネットワークは、信号が特定の周波数で、位相がゼロ度または360度変化し、同時に適度な振幅であれば、持続的な正弦波振動を生じさせることができます。
ウィーンブリッジオシレータの動作原理は、正帰還と負帰還のバランスに基づいています。正帰還は振動を増幅させるために使用され、負帰還はオシレーションの安定化と特定の周波数へのロックインを提供します。振動を維持するためには、全体のループゲインがちょうど1になるように設計する必要があります。これは、バークハウゼンの条件とも呼ばれます。
- 正帰還 – 信号を強めることで、発振を促進します。
- 負帰還 – 信号を弱めることで、発振が制御されるのに役立ち、安定した出力を提供します。

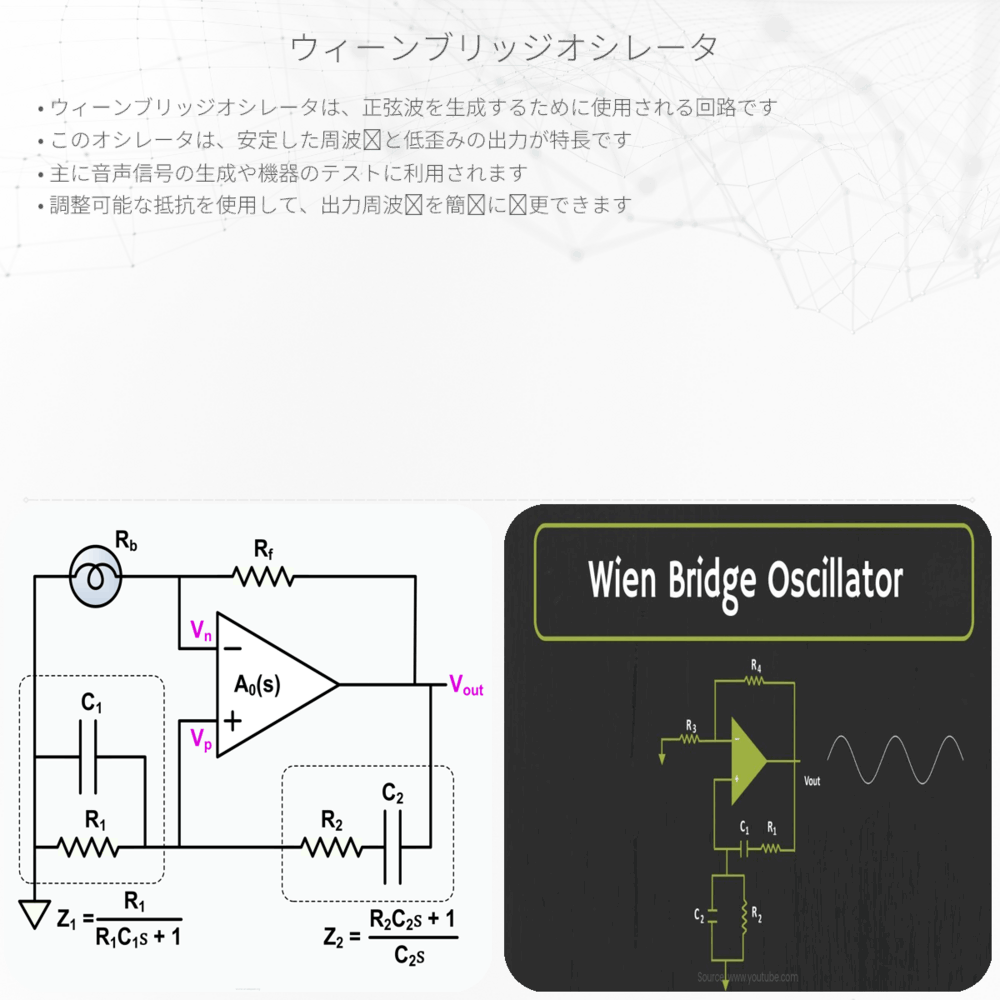

ウィーンブリッジオシレータの回路構成
ウィーンブリッジオシレータの基本的な回路設計には、以下のコンポーネントが含まれています：
- ウィーンブリッジネットワーク – RC回路
- 増幅器 – オペアンプ、トランジスタ、または真空管
- フィードバックパス – 正帰還と負帰還の両方を設定する
- 可変抵抗または可変コンデンサ – 発振周波数の微調整に使用
ウィーンブリッジネットワークは、シリーズRC回路と並列RC回路を組み合わせて構築され、特定の周波数\[ f = \frac{1}{2\pi R C} \]に信号が共振します。ここで、Rは抵抗、Cはコンデンサ、\( \pi \)は円周率です。
ウィーンブリッジオシレータの応用
ウィーンブリッジオシレータの最も一般的な応用は、オーディオ機器におけるテスト信号生成です。また、音波の特性を検査する測定機器や、音楽産業における電子音楽機器にも使用されます。
ウィーンブリッジオシレータのメリットとデメリット
ウィーンブリッジオシレータは以下のようなメリットがあります。
- 比較的単純な回路で正弦波を生成できる。
- 発振周波数が容易に設定・変更可能。
- 安定した周波数応答を提供する。
一方、以下のようなデメリットもあります。
- 高いQ値（品質係数）では不安定になりやすい。
- 発振のアムplitude (振幅)が温度変化に敏感であることがある。
ウィーンブリッジオシレータは、その比較的簡素な設計と信頼性から、電子工学における重要なツールの一つとなっています。これにより、専門家だけでなく、電子工作を趣味とする人々にも身近な存在となりました。
