インピーダンスアナライザーとは

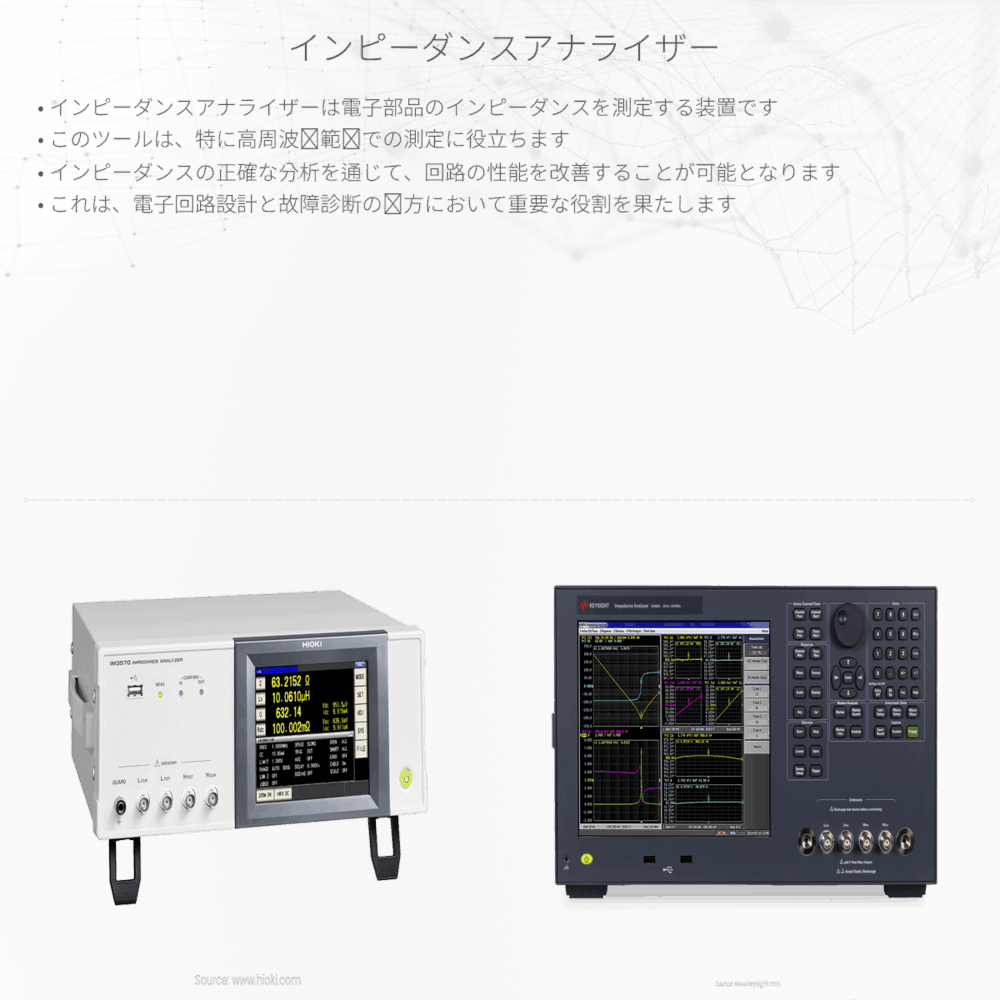

インピーダンスアナライザーは、電子部品や電子回路のインピーダンスを測定する装置です。インピーダンスとは、交流回路において電流の流れに対する抵抗のことを表し、電気抵抗、キャパシタンス（静電容量）、インダクタンス（誘導性）の総体的な影響を反映します。

インピーダンス（Z）は、オームの法則を拡張した概念であり、電圧（V）と電流（I）の比として表されます。電気抵抗（R）だけでなく、周波数に依存する成分も含まれています。直流回路（DC）では、インピーダンスは単なる電気抵抗に等しいですが、交流回路（AC）では、インピーダンスは以下のように表されます。

\[ Z = R + jX \]

ここで、\( R \)は抵抗成分、\( X \)はリアクタンス成分、「\( j \)」は虚数単位を表し、\( X \)はキャパシタンス（\( X_ \)）とインダクタンス（\( X_ \)）の影響を合わせたものです。

キャパシタンスのリアクタンス \( X_ \)は、次の式で与えられます。

\[ X_ = -\frac{1}{2\pi fC} \]

一方、インダクタンスのリアクタンス \( X_ \)は、次の式で計算されます。

\[ X_ = 2\pi fL \]

ここで、\( f \)は周波数、\( L \)はインダクタンス、\( C \)はキャパシタンスです。

インピーダンスアナライザーは、さまざまな周波数における部品や回路のインピーダンスを測定するために使用されます。この測定により、部品の性質を理解したり、回路設計を最適化したり、品質管理を行ったりすることができます。

インピーダンスアナライザーは、基本的には交流の電圧を印加し、流れる電流を測定することによって、インピーダンスを計算します。測定においては、正確な周波数制御と高精度な電流・電圧測定が必要で、測定結果は多くの場合、複素数の形で表示されます。

測定結果から、インピーダンスの大きさ |Z|、位相角 Θ、実部（抵抗R）および虚部（リアクタンスX）を取得することができます。

インピーダンスアナライザーは電子工学や材料科学の分野で非常に重要な測定器です。これにより、部品の詳細な特性を把握し、高性能な電子回路を設計することが可能になります。基本的なインピーダンスの知識を持つことで、より効果的にこのツールを使用し、電子技術の理解を深めることができます。
