インパットダイオードは高速スイッチング、耐電圧性、低リーク電流を有する電子部品で、インパルス信号処理に欠かせません。

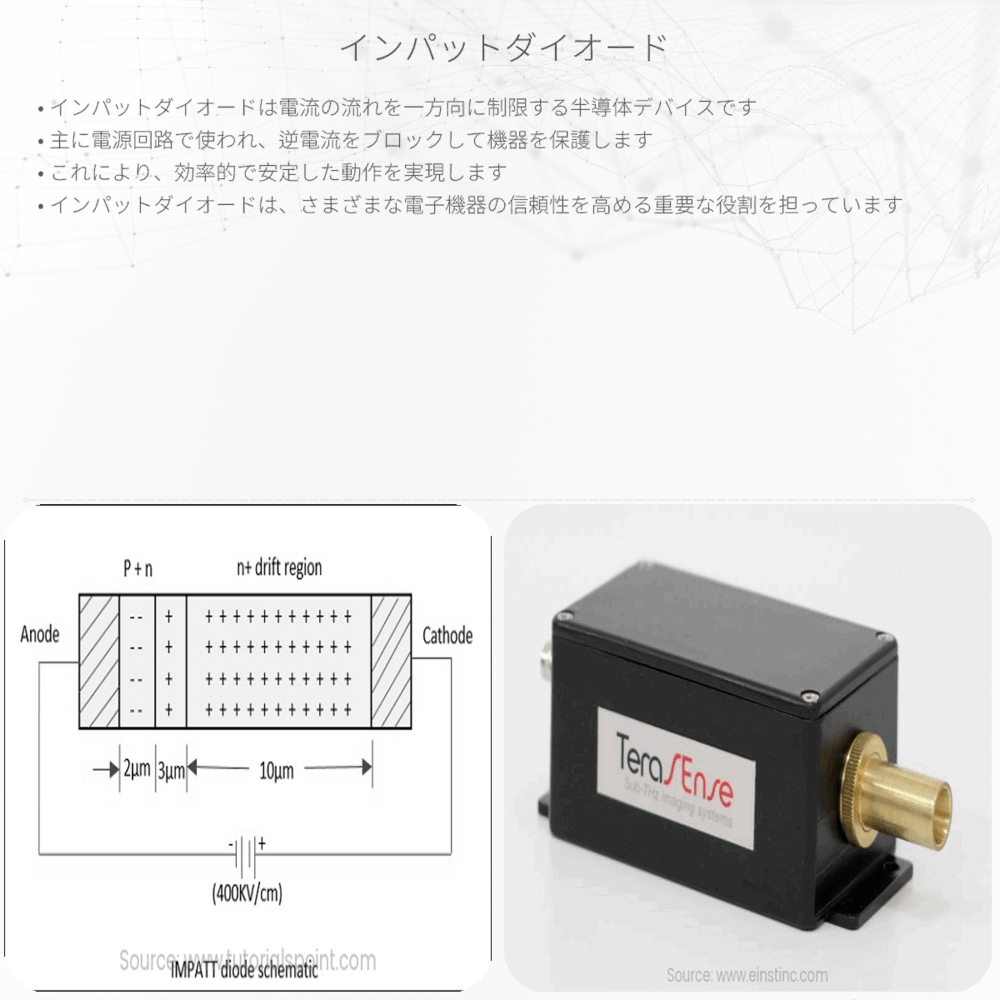

インパットダイオードとは
インパットダイオードとは、電気回路内で特定の機能を果たすために用いられる電子部品の一種です。ダイオードは、電流を一方向にのみ流すことができる半導体デバイスであり、様々な種類がありますが、インパットダイオードという用語は、特にインパルス（パルス）形の電流や信号を扱う際に用いられるダイオードを指します。
インパットダイオードの働き
電子回路において、インパット（インパルス）は短時間に急激に変化する電圧や電流の波形を指します。これらを適切に処理するため、インパットダイオードは、以下のような特徴を持っています：
- 高速スイッチング：インパットダイオードは、非常に短い時間でオン・オフの切り替えが可能であり、急速な信号変化に追従することができます。
- 耐電圧性：高い電圧が印加された際にも耐えることができるように設計されています。
- 低リーク電流：ダイオードは通常、逆方向に僅かな電流（リーク電流）を流すことがありますが、インパットダイオードはこのリーク電流が非常に小さいです。
インパットダイオードの一般的な用途
インパットダイオードの応用例としては、以下のようなものがあります：
- スナバーダイオード：リレーやソレノイドなどのコイルを持つ機器のスイッチング時に生じるインダクティブキックバック電圧を吸収するために用います。
- 整流：ACをDCに変換する際（整流）に、高速で正確なスイッチングが求められるため、インパットダイオードが使用されます。
- 電力回路：スイッチング電源などの電力回路において、効率的かつ迅速に電流を制御するために利用されます。
インパットダイオードの物理的原理
インパットダイオードの動作原理は、p型半導体とn型半導体の接合によって形成されるPN接合にあります。この接合に順方向の電圧が印加されると、電流は流れますが、逆方向に電圧が印加されると、電流は流れにくくなります。これにより、一方向性の導電性を実現しています。
高速スイッチング性能を持つインパットダイオードを作るためには、キャリアの再結合時間が短い材料の選択や、ダイオード内部の構造設計が重要です。
まとめ
インパットダイオードは、急激なインパルス波形を扱うために特化したダイオードです。その高速スイッチング能力、耐電圧性、そして低リーク電流といった特性から、電子工学における様々な場面で重要な部品として用いられています。インパットダイオードを理解し適切に用いることで、電子回路をより高性能に、そして効率的に動作させることが可能になります。
