インダクティブ近接センサは産業用非接触検出ツールで、電磁誘導を利用し金属の存在を感知し、豊富な応用可能性を持っています。
インダクティブ近接センサの基本

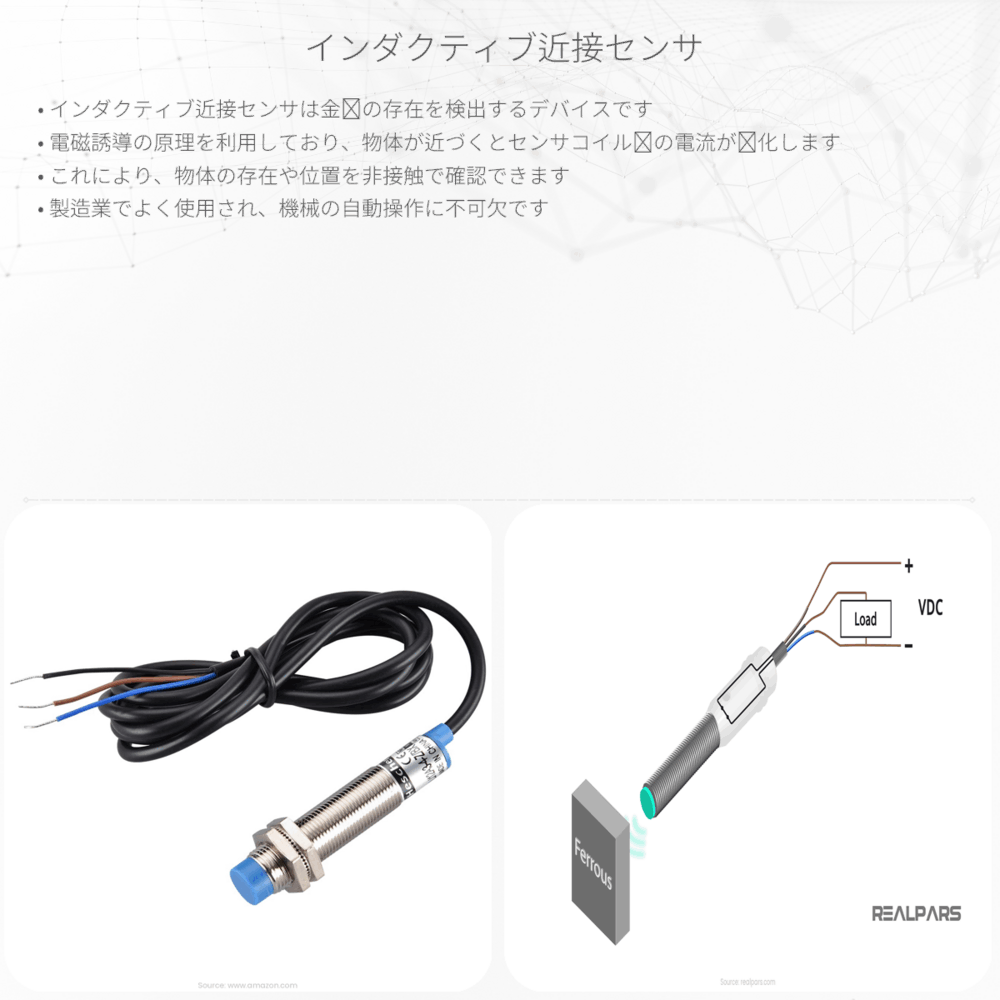

インダクティブ近接センサとは、金属物体の存在を非接触で検出するセンサの一種です。電磁誘導の原理を利用しており、さまざまな産業機械や自動化システムに組み込まれています。では、どのようにして金属の存在を感知するのでしょうか？その鍵となるのは、電気と磁気の相互作用です。
電気と磁気の関係
電気と磁気は、物理学における相互に関連する現象です。電流が流れるとき、周囲には必ず磁場が生じるのです。逆に、磁場の中を動かされる導体には電流が発生します。この一連の現象はマクスウェルの方程式で数学的に表され、電磁誘導と呼ばれています。
電磁誘導の法則
電磁誘導の法則は、ファラデーの法則に基づいています。磁場が変化するとき、導体ループ内に起電力が生じ、電流が発生するというものです。その大きさは磁場の変化率に比例します。
起電力(E)は次のように表すことができます。
\[ E = -N * \frac{d\Phi_B}{dt} \]
ここで、Nはコイルの巻数、\(\Phi_B\)は磁束、tは時間、dは微分を表します。
インダクティブ近接センサの仕組み
インダクティブ近接センサの心臓部はコイルです。このコイルを通して交流が流れると、コイルの周囲に交番する磁場が形成されます。金属物体がこの磁場に近づくと、物体の内部に渦電流が発生します。渦電流はコイルに影響を及ぼし、コイル自身のインダクタンスを変化させます。
センサはこのインダクタンスの変化を検知し、それを電気信号に変換して出力します。金属物体がコイルに近づくほど、インダクタンスの変化は大きくなります。したがって、センサは物体の距離に応じた電気信号の変化を提供することになります。
インダクティブ近接センサの応用
インダクティブ近接センサには様々な応用があります。工業分野では、マシンの位置決め、部品のカウント、スピード検出に使われています。安全性が求められる環境でも、接触を避けるために近接センサが利用されることがあります。また、このセンサは耐水性、耐油性、耐塵性などの特性を持ち、過酷な環境下でも信頼性高く動作することが期待されています。
これらの特性によりインダクティブ近接センサは、自動車業界から家電製品、あらゆる自動化されたシステムで広く利用されているのです。
まとめ
インダクティブ近接センサは電磁誘導の原理を利用していて、非接触で金属を検出する便利なツールです。その信頼性と耐久性により、産業界での応用範囲は広がり続けています。基本的な物理の法則を応用したインダクティブ近接センサは、今後も様々な技術革新の一翼を担うでしょう。
