インダクティブ位置センサーの基本原理、動作メカニズム、そして自動化やロボティクスなどでの応用について詳しく解説します。

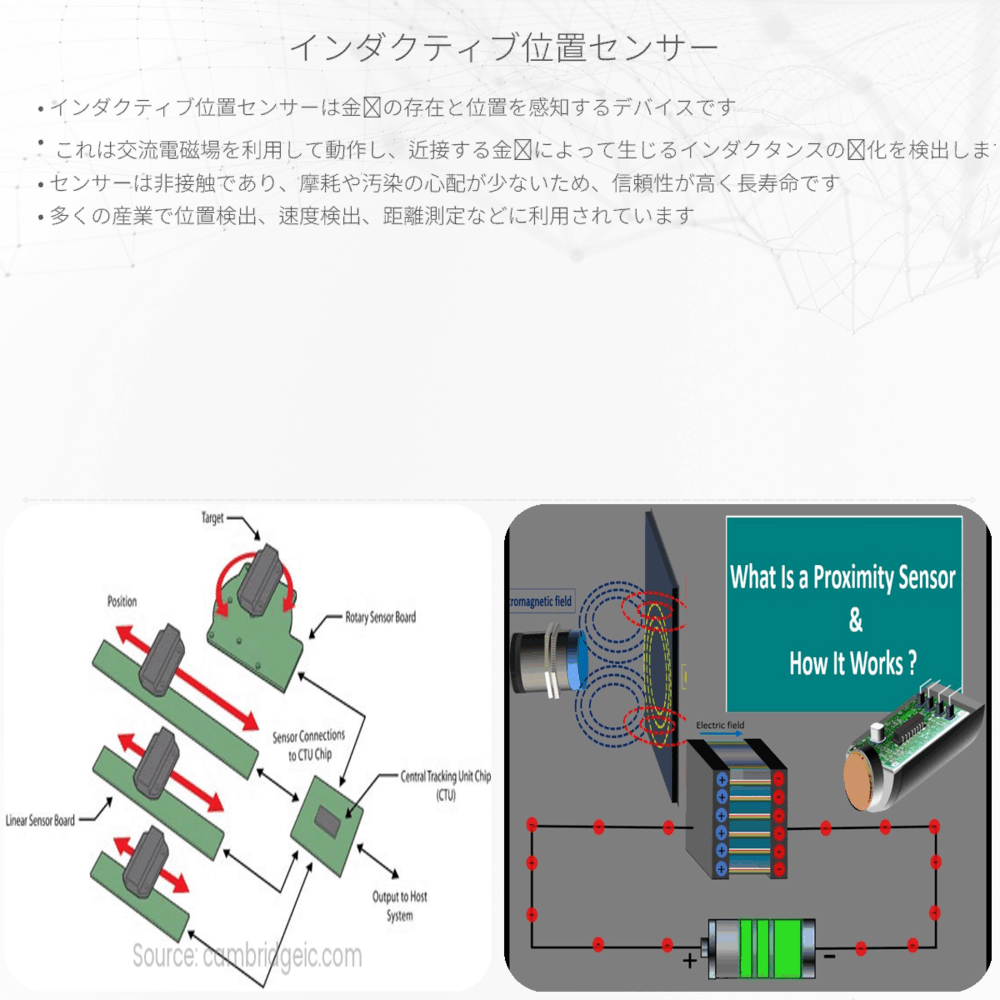

インダクティブ位置センサーとは
インダクティブ位置センサーは、物体の位置を非接触で検出するための装置です。電磁誘導の原理を利用して、金属などの導体の存在とその位置を検出します。インダクタンスの変化を測定することで、センサーの近くにある物体の位置情報を得ることができるのです。
電磁誘導の原理
インダクティブ位置センサーの動作原理は、ファラデーの電磁誘導の法則に基づいています。この法則は、磁界の変化が電磁誘導によりコイル内に電圧（起電力）を生み出すというものです。この現象は、次の式で表されます：
E = -N * (dΦ/dt)
ここで、Eは発生した起電力、Nはコイルの巻き数、Φは磁束、dtは時間の変化を示します。
インダクタンスとは
インダクタンスはコイルが持つ、電流の変化に抵抗する能力を指します。コイルの自己インダクタンスLは、次の式で表されることが多いです：
L = (N2 * μ * A) / l
ここで、μは透磁率、Aはコイルの面積、lはコイルの長さです。
インダクティブ位置センサーの動作
金属物体がインダクティブ位置センサーの近くに移動すると、コイルの磁界が変化します。その結果、コイルのインダクタンスが変わり、この変化を検出することによって物体の位置がわかるのです。センサーは、このインダクタンスの変化を電気信号に変換し、それによって物体の位置を特定します。
インダクティブ位置センサーの応用
- 自動化技術: 製造ラインでの物体の位置決めや機械の動作制御に使用されます。
- 自動車: エンジンのピストン位置やクランクシャフトの位置を検出するために使われることがあります。
- ロボティクス: ロボットアームの関節位置を正確に制御するために使用されることもあります。
まとめ
インダクティブ位置センサーは、その高い精度と信頼性、並びに非接触での測定能力から、多岐にわたる産業で広く採用されています。事実、私たちの生活を支える技術の中核として、重要な役割を担っているのです。これらのセンサーは、エンジニアリングと物理学が結びついた素晴らしい例であり、私達の世界をより良く、より効率的に運営するために不可欠な存在です。
