インダクティブマッチングネットワークについて基本を学び、高周波回路のインピーダンス調整方法とその利点を理解しましょう。

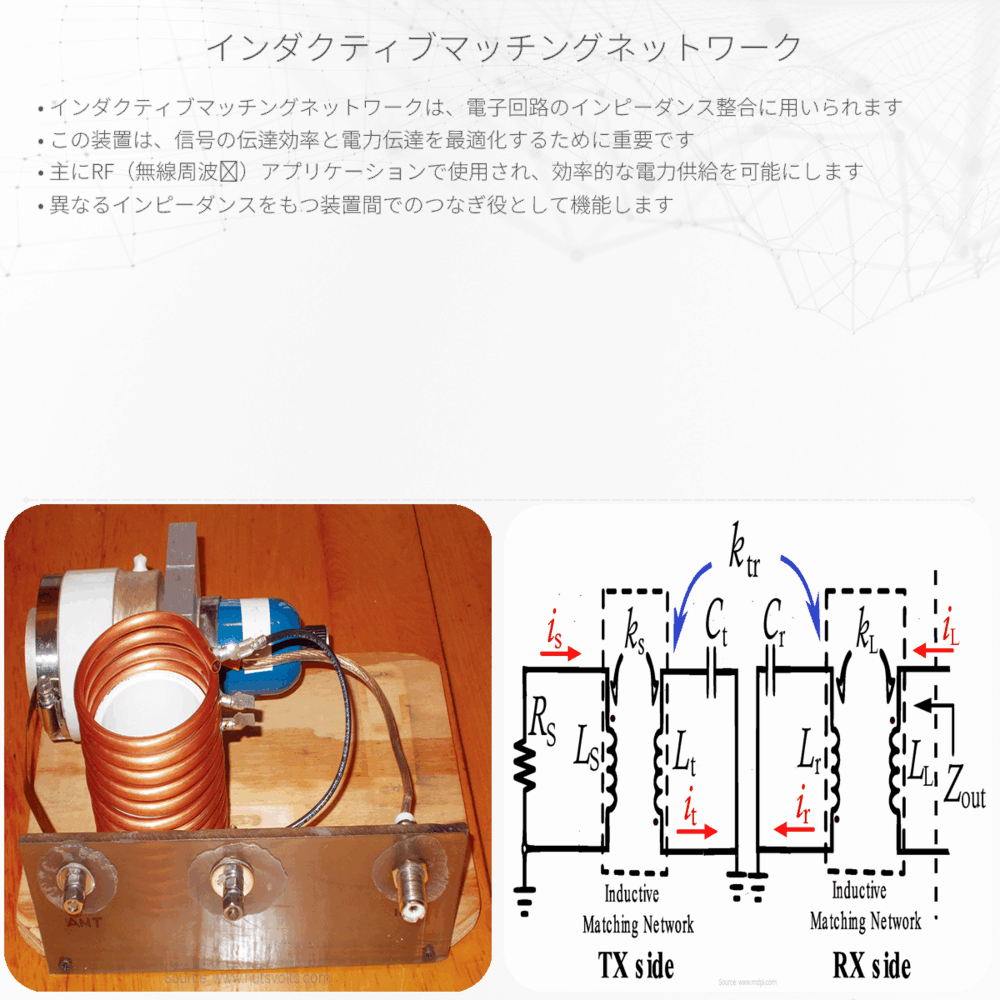

インダクティブマッチングネットワークの基本
インダクティブマッチングネットワークは、電子回路の中で非常に重要な役割を果たします。特に無線通信や高周波回路において、電力の伝達効率の向上や、信号の品質を保持するために必要です。この記事では、インダクティブマッチングネットワークの基本的な概念と、その働きについてわかりやすく解説します。
マッチングネットワークの目的
マッチングネットワークは、電源や発振器と負荷（アンテナやトランジスタなど）のインピーダンスを合わせるために使われます。電源と負荷のインピーダンスが異なると反射が生じ、電力の伝達効率が低下したり、信号が変形する原因になります。インピーダンスマッチングにより、これらの問題を解消して、システムのパフォーマンスを最適化することができます。
インダクティブマッチングの原理
インダクタは、交流信号が流れる際に電圧と電流の位相にズレを生じさせることができる電子部品です。インダクティブマッチングネットワークは、このインダクタを利用してインピーダンスの調整を行います。一般に、インピーダンスは次のような形で表されます。
インピーダンス \( Z = R + jX \)
ここで、\( R \)は抵抗成分を、\( jX \)はリアクタンス成分を表しています。インダクタのリアクタンス\( X \)は、周波数\( f \)とインダクタンス\( L \)を用いて次のように計算されます。
\( X = 2\pi fL \)
周波数が高いほど、またはインダクタンスが大きいほど、リアクタンスは大きくなります。
インダクティブマッチングネットワークの種類
- LCチューニング回路：インダクタ（L）とキャパシタ（C）を使い、共振させることで特定の周波数を選択します。
- トランスフォーママッチング：インダクタンスを共有するコイルを利用して、インピーダンスの比を変えることができます。
- パイネットワーク：L型やT型のネットワークにキャパシタを加えた形で、広範囲のインピーダンス調整が可能です。
インダクティブマッチングネットワークの利点
インダクティブマッチングネットワークは、そのシンプルさや調整のしやすさから、多くの高周波回路で採用されています。また、インダクタは非常に小さいサイズで製造することができるため、ミニチュア化が必要な携帯電話などの小型デバイスにも最適です。
まとめ
インダクティブマッチングネットワークは、電子回路の効率を最大限にするために不可欠です。インピーダンスマッチングを通じて、エネルギーの損失を最小限に抑えながら、信号の品質を維持することができます。今後も通信技術が発展するにつれ、インダクティブマッチングネットワークの重要性はますます高まることでしょう。
