インダクティブフィルターの基本
インダクティブフィルターは電気回路における重要なコンポーネントです。このデバイスの主な役割は、特定の周波数の信号を選択的に通過させたり、除去したりすることです。つまり、インダクティブフィルターは、信号から不要なノイズを取り除くため、または特定の周波数帯の信号を強調するために使われます。
インダクティブフィルターの構造

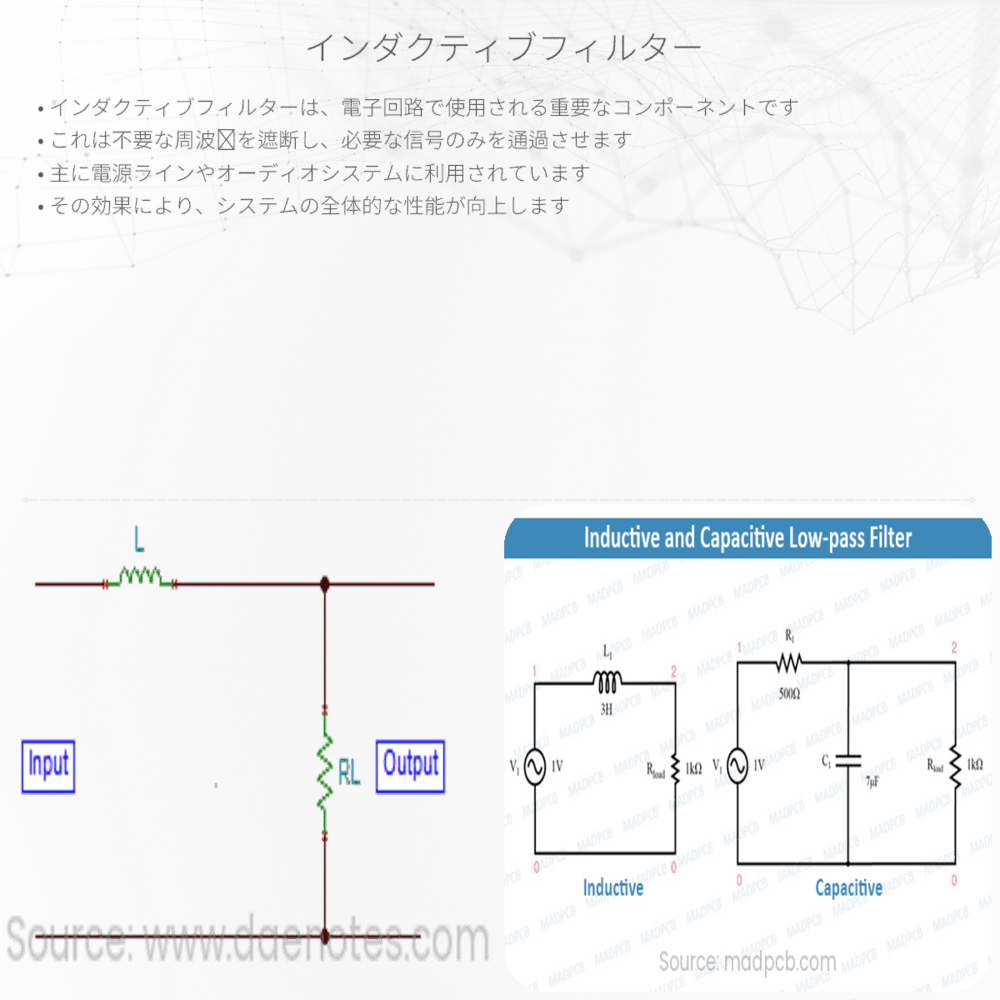

典型的なインダクティブフィルターは、コイル（インダクタンス）とキャパシタ（コンデンサ）を組み合わせることで構成されます。この2つの要素の電気的特性が互いに相互作用し、特定の周波数でのインピーダンス（交流回路における抵抗）の変化によってフィルタリングの効果が生まれます。
フィルターの種類
- ローパスフィルター: 定められたカットオフ周波数よりも低い周波数の信号は通過し、それよりも高い周波数の信号は弱められます。
- ハイパスフィルター: カットオフ周波数よりも高い周波数の信号は通過し、低い周波数の信号は弱められます。
- バンドパスフィルター: 特定の周波数範囲内の信号のみを通過させ、その範囲外の信号は弱められます。
- バンドストップフィルター（またはノッチフィルター）: 特定の周波数範囲内の信号は弱められ、その範囲外の信号は通過させます。
インダクティブフィルターの原理
フィルターの動作原理はコイルとキャパシタの周波数に依存するインピーダンスに基づいています。コイル（L）のインピーダンスは周波数（f）に比例し、キャパシタ（C）のインピーダンスは周波数に反比例します。式で表すと以下のようになります。
- コイルのインピーダンス: ZL = 2πfL
- キャパシタのインピーダンス: ZC = 1 / (2πfC)
これらの特性により、インダクティブフィルターは周波数によってその通過特性を変えることができます。特定の周波数では、コイルとキャパシタのインピーダンスが互いにキャンセルし合い、その周波数の信号が強調されたり、逆に抑えられたりします。
インダクティブフィルターの応用
インダクティブフィルターの応用例は非常に多岐にわたります。例えば、オーディオシステムでは不要な高周波ノイズを除去するためにローパスフィルターが使用されることがあります。また、ラジオの受信機では、バンドパスフィルターが特定の放送周波数を選択的に通過させ、他の放送を阻止するために使われます。
さらに、インダクティブフィルターは電源のノイズを減少させるため、電子機器の電源部に組み込まれることがあります。このようにして、装置が安定して動作しやすくなります。
最後に、インダクティブフィルターは電気工学や電子工学の分野で基本的かつ不可欠な要素として、多くの技術者達によって日々使われています。そのシンプルで効果的な原理は、電気信号の品質を改善し、様々なデバイスの機能を向上させるための重要な役割を果たします。
この記事がインダクティブフィルターの基本的な理解の助けになれば幸いです。これらの概念がどのように実世界で応用されているかを探求することは、電気と工学の世界への素晴らしい入口になるでしょう。
