インダクティブタッチスクリーンについての解説記事です。電磁誘導原理、精度の高い入力、筆圧感知技術に重点を置いた内容。
インダクティブタッチスクリーンの基本
インダクティブタッチスクリーンは、電気と磁気の原理を用いて入力を検出するデバイスの一種です。主にペンタブレットや一部のスマートフォン、タブレットで利用されています。この技術により、非常に高い精度と筆圧感知が可能になり、デジタルながらアナログのような書き心地を提供します。
インダクティブタッチスクリーンの動作原理

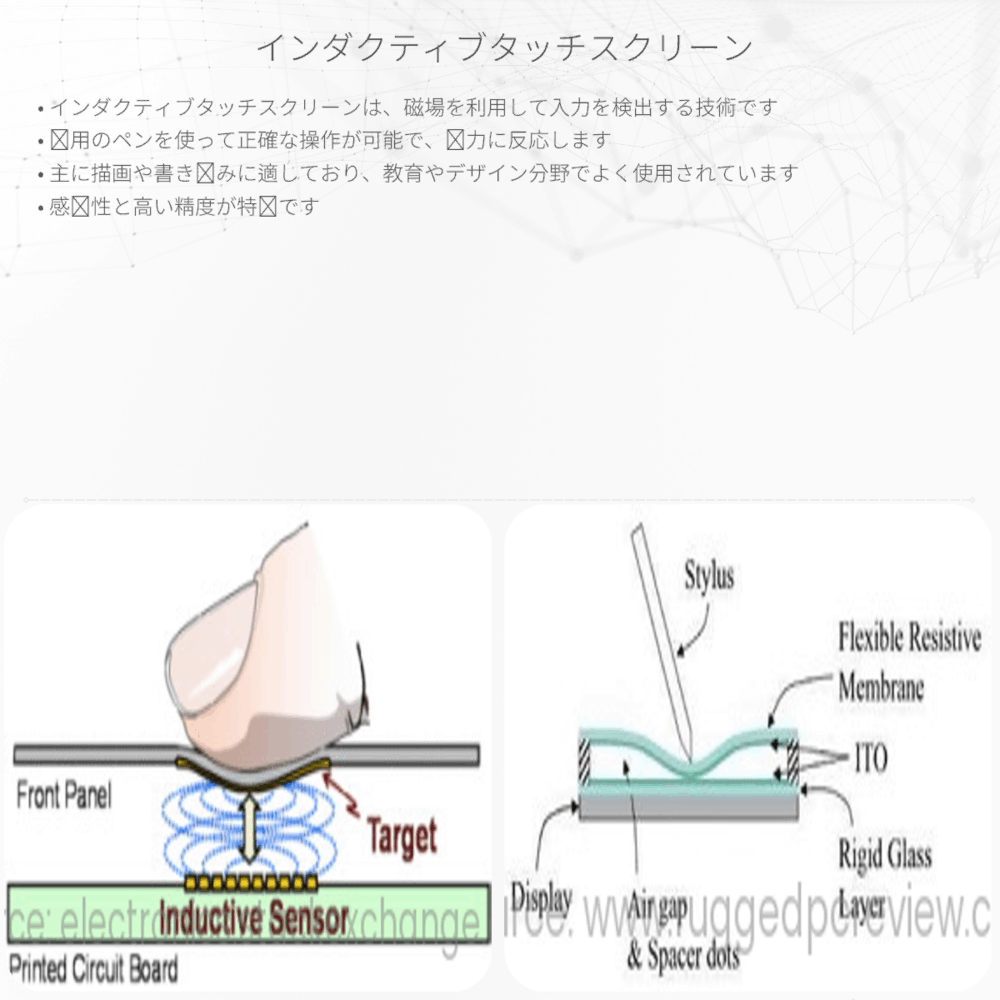

インダクティブタッチスクリーンは、「電磁誘導」という物理現象を利用しています。電磁誘導は、コイル内部を変化する磁界が通過するとき、コイルに電圧が生じる現象を指します。
- コイルはスクリーンの下に格子状に配置されています。
- 専用のペンにはコイルと共振回路が内蔵され、磁界を発生させます。
- ペンがスクリーンに近づくと、スクリーン下のコイルとペン内コイルが相互に作用し、電磁誘導が発生します。
このとき、スクリーン下のコイルに発生する誘導電圧は、ペンの位置によって異なります。そのため、誘導電圧の変化を検出することで、正確なペンの位置を特定することが可能になります。
タッチスクリーンとペンの相互作用
パッシブかアクティブかによって、ペンの種類は異なります。
- アクティブペンは電池や電源で動作し、独自の信号を発信します。
- パッシブペンは電源を必要とせず、スクリーンからの磁場によって機能します。
ペンがスクリーンに触れると、ペンからの磁界が変化し、スクリーン下のセンサーコイルで検出される誘導電圧が変わります。この誘導電圧の変化を解析し、ペンの正確な位置、傾き、筆圧を計算します。
インダクティブタッチスクリーンの利点
インダクティブタッチスクリーン技術は、以下のような利点を持っています。
- 高い位置精度と応答性
- 筆圧感知による自然な書き心地
- 掌など他の物体に反応しないことで誤操作を防ぐ
これらの特徴は、特に画像編集やデザイン作業など、精度と細かい操作を要求される分野での使用に適しています。
まとめ
インダクティブタッチスクリーンは、電磁誘導を利用した高精度な入力デバイスです。アクティブペンやパッシブペンを使用し、筆圧や傾きを感知することができます。そのためには、高度なセンサー技術と信号処理技術が必要であり、エンジニアリングと物理学が融合したこの技術は、今後も多くの応用分野で発展していくことが期待されます。
