アナログ信号をデジタルデータに変換するアナログ-デジタル変換器の基本、動作原理、種類、そして応用について学びます。

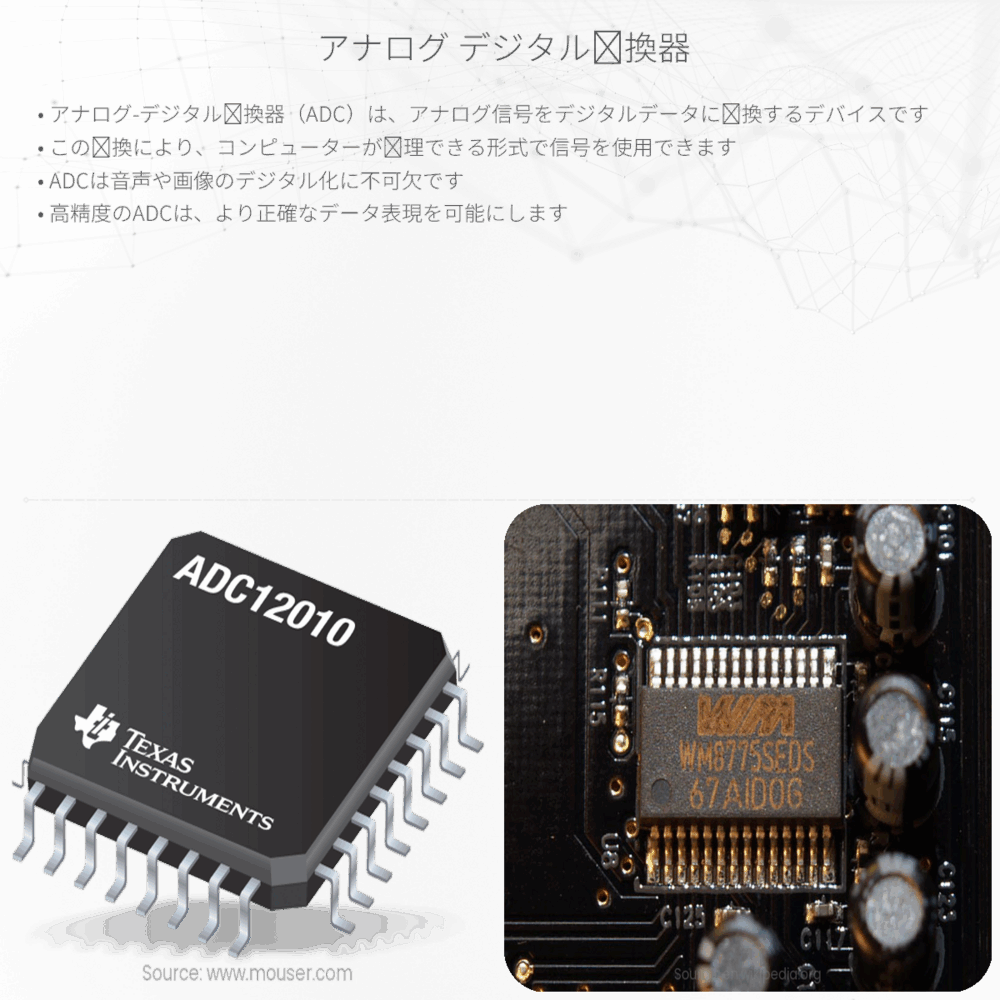

アナログ-デジタル変換器の基本
アナログ-デジタル変換器（ADC）は、アナログ信号をデジタル信号に変換する電子デバイスです。これは、音声や温度のような物理的な情報をコンピュータで処理できる離散的な数値に変える重要なプロセスです。アナログ信号は連続的なもので、時間と共にその値が変化していきます。一方、デジタル信号は特定の数値に限定され、一定の間隔でのみ変化する信号です。
アナログ-デジタル変換のプロセス
アナログ-デジタル変換プロセスはいくつかのステップに分かれています：
- サンプリング: アナログ信号から定期的な間隔で値を抽出するプロセスです。
- 量子化: サンプリングされた値を近い特定のレベルに割り当てるプロセスです。
- 符号化: 各量子化されたレベルをバイナリコードで表すプロセスです。
サンプリングは、ニュキストの定理によって決定されるサンプリングレートで行われる必要があります。この定理は、正しく元の信号を再構築するためには、サンプリングレートが信号の最大周波数の2倍以上でなければならないと定めています。
アナログ-デジタル変換器の種類
異なるアプリケーションのために、いくつかの種類のADCがあります。以下は主要なものです：
- サクセシブアプロキメーションADC: 速度と精度のバランスがよく取れており、一般的な用途でよく使われます。
- フラッシュADC: 非常に高速ですが、コストが高くなりがちです。高速なデジタル信号処理が必要な場合に使用されます。
- デルタシグマADC: 高分解能が特徴で、オーディオなどの用途に適しています。
- デュアルスロープADC: 精度が非常に高く、電子計測器によく用いられます。
アナログ-デジタル変換の応用
アナログ-デジタル変換はあらゆる電子システムにおいて重要な役割を果たしています。例えば以下のような応用例があります：
- デジタルオーディオ: 音声や楽器の音をデジタルフォーマットに変換します。
- デジタルイメージング: カメラで光をデジタル画像データに変換します。
- データ収集システム: 温度や圧力などの物理量を測定し、データとしてコンピュータで処理するために使用されます。
- 通信: アナログ電話の声信号をデジタルデータに変換して送信し、受信側で元の音声に戻します。
