アナログスイッチの原理と構成、動作、応用例、選択時の考慮事項を解説し、電子回路の効率化に役立つ情報を提供します。
アナログスイッチの基本原理
アナログスイッチとは、電子回路における重要な構成部品であり、アナログ信号を選択的に通過させたり、遮断したりするために用いられます。このスイッチは、アナログ信号のルーティング、音量調整、信号のゲイン制御など、さまざまなアプリケーションに使用されています。

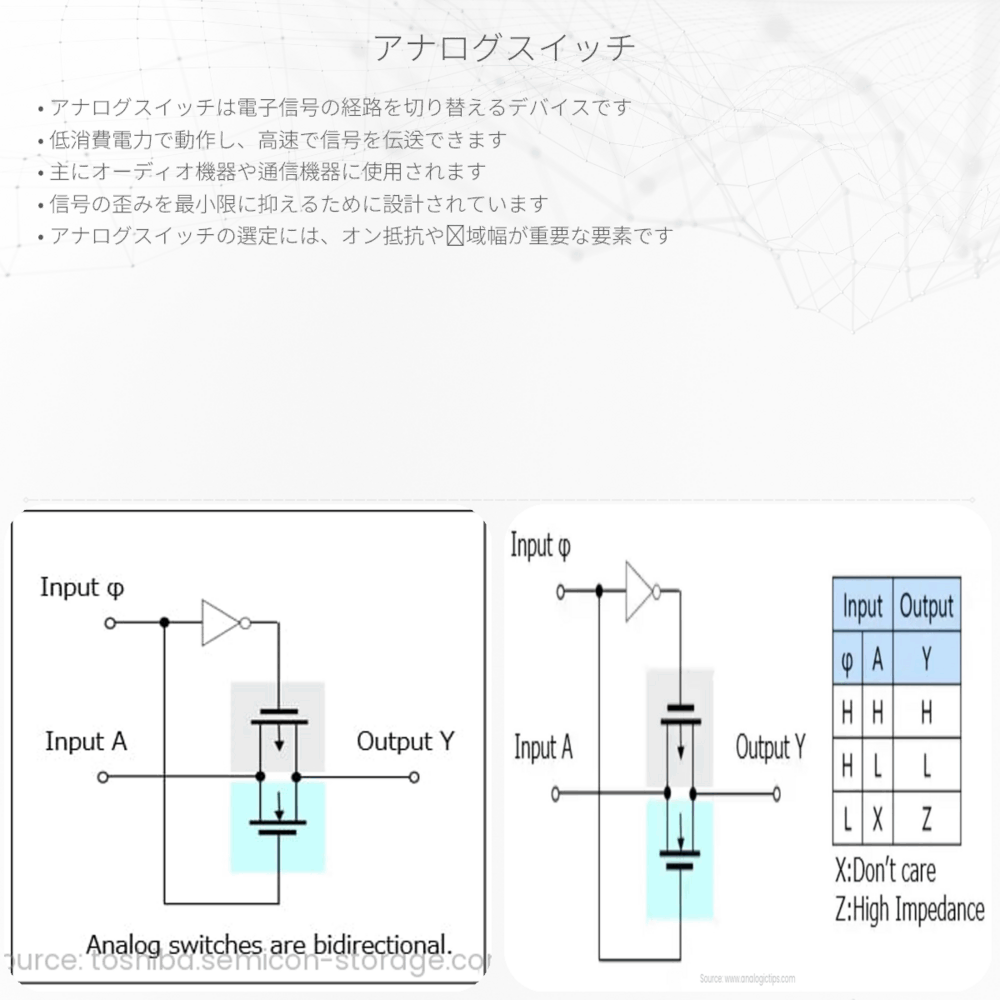

アナログスイッチの構成
一般的にアナログスイッチは、半導体技術を用いて作られ、フィールド効果トランジスタ（FET）が中心となっています。FETは電圧によって導電性が変わる素子であり、この特性を利用してスイッチのオン・オフを制御します。アナログスイッチ内のFETは、信号パスに対する高いインピーダンス（電流が流れにくい状態）と低いオン抵抗（電流が流れやすい状態）を提供するように設計されています。
アナログスイッチの動作
アナログスイッチの動作原理は比較的シンプルです。制御電圧がスイッチに印加されることにより、FETがオン（導通）またはオフ（非導通）の状態に切り替わります。オンの状態では、アナログ信号がスイッチを通過できるようになり、オフの状態では、信号は遮断されます。この動作は、信号が必要な時にのみ経路上に挿入することを可能にし、それ以外の時にはシグナルパスから取り除くことができます。
アナログスイッチの応用例
- オーディオ機器 – 音量やバランスを調節するために使われます。
- 測定機器 – 複数の信号源からの入力を選択的に読み取るために使われます。
- 通信システム – 信号のルーティングや多重化の際に用いられます。
- データ変換 – アナログ信号をデジタル信号に変換する際のサンプル&ホールド回路で使用されます。
アナログスイッチの選択時の考慮事項
- オン抵抗 – スイッチがオンの時の抵抗値で、信号の損失や変化に影響します。
- オフ時の漏れ電流 – スイッチがオフの時に発生する微小な電流であり、回路の性能に影響を及ぼすことがあります。
- スイッチング速度 – スイッチがオン/オフする速度で、素早い信号処理が要求される用途には重要です。
- 信号歪み – スイッチが信号に与える影響で、できる限り小さいものが望まれます。
- 耐電圧 – スイッチが扱える最大信号電圧で、用途に応じて選択する必要があります。
アナログスイッチはその高い柔軟性と、複雑な電子回路設計を単純化できる能力により、現代電子機器には不可欠な要素です。適切なスイッチを選ぶことで、効率的で高性能な回路設計が可能となります。
