銅ヒートシンクの優れた熱伝導性と設計要素を解説し、電子機器の効果的な冷却方法としての利点と使用例を紹介します。

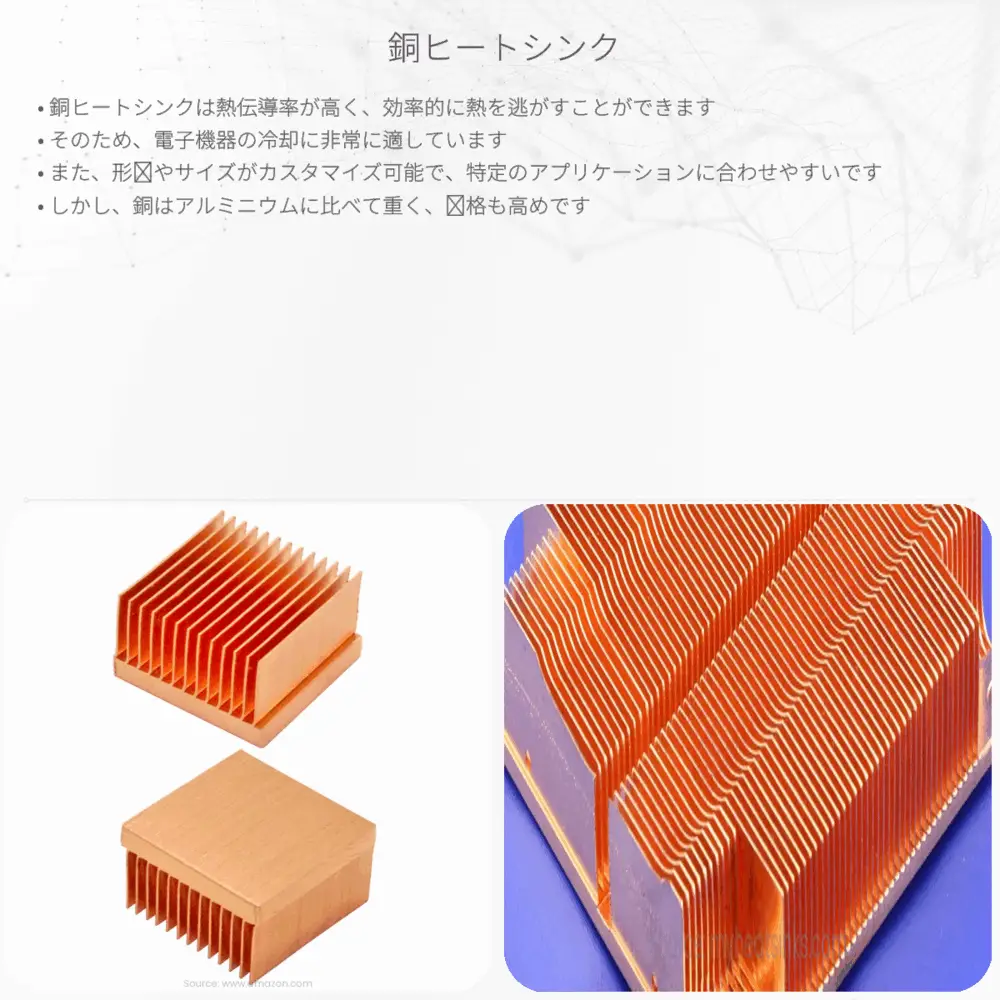

銅ヒートシンクの原理と利点
電子機器が動作する際、通常、熱が発生します。この熱が無制御になると機器の性能低下や故障の原因となるため、効率的に放熱を行う必要があります。そこで重要な役割を果たすのがヒートシンクです。ヒートシンクは、装置から発生する熱を効率良く外部に逃がし、機器を冷却する部品です。銅ヒートシンクは、その材質の優れた熱伝導性から、特に一般的に使用されています。
銅の熱伝導性
銅は熱伝導率が高く、金属の中でも銀に次いで優れた熱伝導性を持っています。その値は約400 W/(m・K)とされており、この熱伝導性は、熱エネルギーが材料の一端から他端へと移動する能力の尺度です。銅製のヒートシンクは熱を素早く吸収し、かつ効率よく放熱することが可能なため、電子機器の冷却において重宝されます。
ヒートシンクの設計要素
ヒートシンクを設計する上での重要な要素は、表面積、形状、材質です。
- 表面積: 放熱するには大きな表面積が必要です。銅ヒートシンクは複雑なフィンやピンを利用して、限られた空間内で表面積を最大限に増やしています。
- 形状: 積極的に放熱を促進するため、空気の流れを最適化する設計がされています。フィンの配置やピンの向きなどが工夫されています。
- 材質: 銅は熱伝導性に優れていますが、重いため、時には銅とアルミニウムを組み合わせたハイブリッド型のヒートシンクも見受けられます。
銅ヒートシンクの使用例
銅ヒートシンクは、CPUクーラー、パワートランジスタ、LED照明など、放熱が重要な電子部品で一般的に使用されます。特に高い熱負荷がかかる状況では、その優れた熱伝導性により銅材が選ばれることが多いです。
結論
電気と磁気の世界では、熱管理が非常に重要です。銅ヒートシンクは、その優れた物理的性質によって、高温から電子機器を保護するための効果的な解決策を提供しています。電子機器の信頼性と寿命を向上させるため、銅を含むヒートシンクの設計と利用は、今後も多くの工学分野での研究と開発の対象となるでしょう。
