鉄心インダクタの仕組みと原理を解説し、その電気工学における重要性と応用について紹介する記事です。

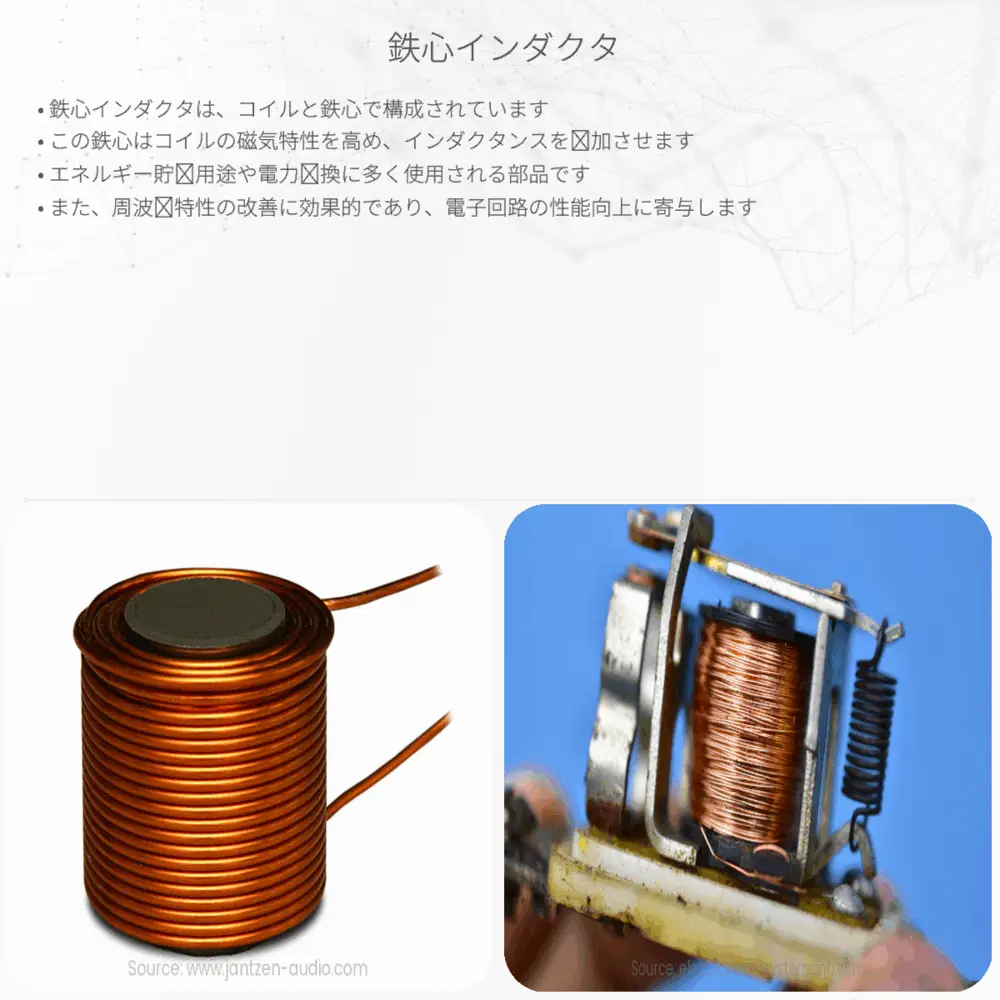

鉄心インダクタの基本
電気と磁気は物理学の中でも重要な要素であり、日常生活のあらゆる箇所でその影響を受けています。鉄心インダクタは、電気エネルギーを磁気エネルギーに変換したり、その逆を行ったりできる素晴らしい電子部品の一つです。この記事では鉄心インダクタの概念と基本原理について解説します。
インダクタとは
インダクタは受動的な電子部品で、コイル状に巻かれた導線で構成されています。電流がインダクタを流れるとき、周囲に磁場が発生します。この基本的な性質は、電磁誘導として知られています。インダクタは電流の変化に反応するため、交流（AC）回路において非常に重要な役割を果たします。
鉄心インダクタの役割
通常のインダクタは空芯であることが多いですが、鉄心インダクタは字の通り、コイルの中心に鉄などの磁性体を用いた芯（コア）を持っています。この鉄心が磁場を強化し、コイルのインダクタンスを増加させます。インダクタンスとは、インダクタがどれだけの磁場を発生させる能力があるかを表す値です。
鉄心インダクタの原理
インダクタンスLは、次の式によって計算することができます。
\[ L = N^2 \cdot \frac{\mu_0 \mu_r A}{l} \]
ここで、
- N はコイルの巻数
- \(\mu_0\) は真空の透磁率
- \(\mu_r\) は鉄心材料の相対透磁率
- A はコアの断面積
- l はコイルの長さ
インダクタのコイルに電流が流れると、電磁誘導によって磁場が生じ、鉄心を通って磁束が形成されます。鉄心は磁場を増幅し、結果としてコイルの自己インダクタンスが増加します。これにより、AC電流に対するインダクタの抵抗(リアクタンス)も大きくなります。
鉄心インダクタの利点
鉄心を使用する最大の利点は、他の素材に比べてインダクタンスを劇的に増加させることができる点です。これにより、同じサイズのインダクタでより高いインダクタンス値を達成することができます。また、鉄心インダクタは効率が良く、エネルギーの損失を最小限に抑えることができ、電力アプリケーションにおいて非常に有用です。
鉄心インダクタの応用
鉄心インダクタは変圧器、電源、電磁弁、モーターなど様々な電気機器に使用されています。これらのデバイスは、鉄心インダクタの特性を利用して、エネルギーをより効率的に伝達し、制御することが可能です。
例えば、変圧器は二つのインダクタを使用して、入力電圧を異なる電圧に変換します。これは一方のコイルから別のコイルへの磁場の結合によるものです。電源では、インダクタを使用して電流のリップルを減らし、安定した出力を提供します。
まとめ
鉄心インダクタは電気工学とエレクトロニクスの分野で非常に重要な役割を果たしています。物理的な特性と多様な応用により、様々な製品やシステムにおいて効率と性能を改善することに貢献しているのです。この記事を通じて、ご覧の皆さんがインダクタの基本的な理解を深め、電気と磁気の神秘的な関係に興味を持っていただければ幸いです。
