磁気ラッチングソレノイドの解説記事。省エネで信頼性の高い装置としての構造、動作原理、応用例について簡潔に説明しています。
磁気ラッチングソレノイドとは
磁気ラッチングソレノイドとは、電磁石の一種で、パルスする電流によって磁場を生成し、それを用いて機械的な動作を行わせる装置です。普通のソレノイドと異なり、磁気ラッチングソレノイドは一度磁化すると、電源を切った後もその状態を保つことができます。この特性から、エネルギー効率が良く、長期間にわたって安定した動作を維持することが可能になります。

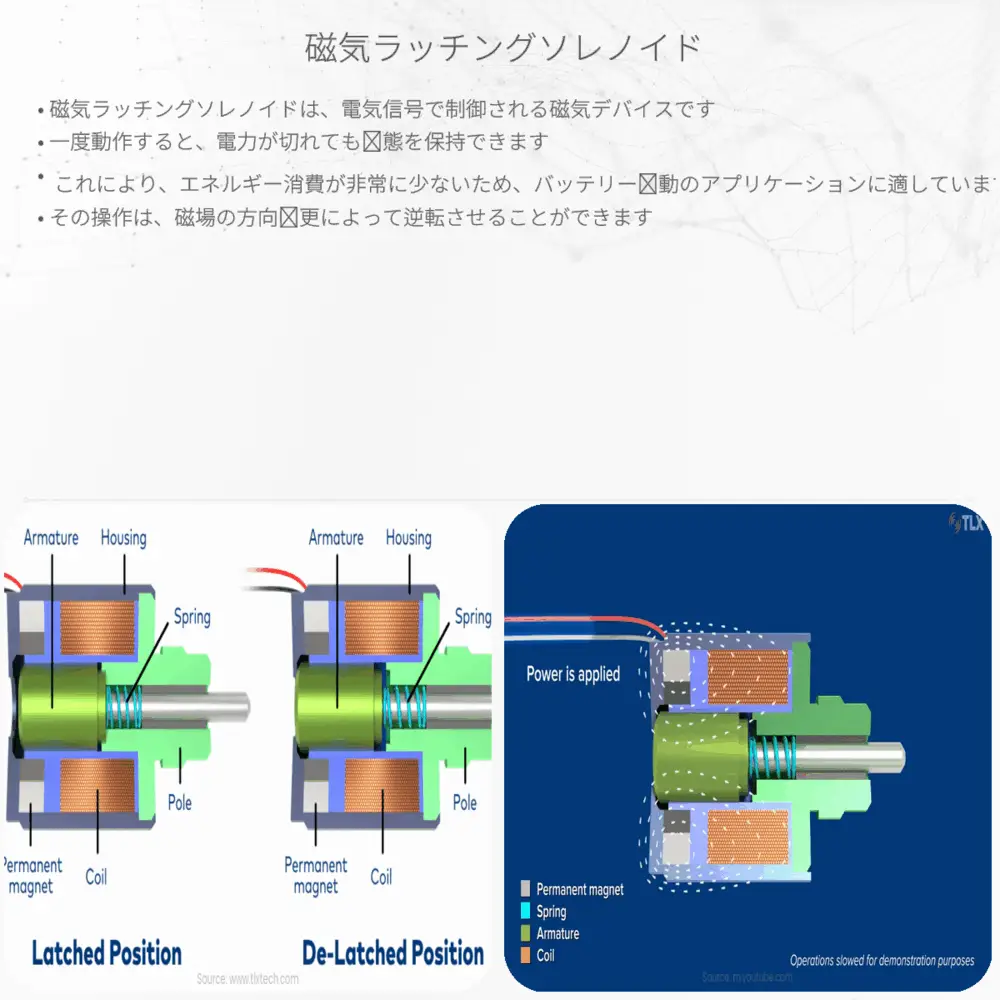

磁気ラッチングソレノイドの基本構造
磁気ラッチングソレノイドは一般的にコイル、アーマチュア（動く部品）、固定コア、そして永久磁石から構成されています。コイルに電流を流すことで生じる磁場が永久磁石の磁場と相互作用し、アーマチュアを引き寄せたり押し出したりします。電流の方向を変えることでアーマチュアを逆の位置に動かし、そこで電流を停止することでその位置に「ラッチ」され、動かなくなります。
磁気ラッチングソレノイドの動作原理
磁気ラッチングソレノイドの動作は非常にシンプルです。ある方向へのパルス電流がアーマチュアを一方向に動かし、その位置に保持する磁場を生じさせます。そして、反対方向へのパルス電流を流すことによってアーマチュアを元の位置、もしくは反対の位置に戻します。これにより、繰り返しの電流供給なしにアーマチュアを所定の位置に保持することができます。
磁気ラッチングソレノイドの応用例
この特性を活かして、磁気ラッチングソレノイドは多くの分野で利用されています。例えば、電池駆動のロックシステム、自動販売機の貨幣管理機構、あるいは医療機器における精密な流体制御バルブなどです。磁気ラッチングソレノイドが選ばれる理由はその省エネ性と信頼性にあります。
まとめ
磁気ラッチングソレノイドは電機工学および機械工学において非常に便利な部品であり、省エネ性と保守性の低さから様々な製品の改良に繋がっています。エネルギーを必要とする現代社会において、このような効率的なデバイスの開発は続くことでしょう。
