単安定マルチバイブレータの原理と応用を解説し、タイマー回路での使用方法や復帰時間の計算について詳しく紹介します。
単安定マルチバイブレータの基礎
単安定マルチバイブレーターは電子回路の一種で、その状態が一時的に変化するタイマー回路です。名前の「単安定」は、回路が一つの安定状態を持つことを意味し、「マルチバイブレーター」とは、複数の振動状態（バイブレーション）を生成できる回路の一般的な用語です。
単安定マルチバイブレータの動作原理
この回路はトリガー入力によって一時的にその状態を変えることができる「一発トリガー」方式を採用しています。トリガー信号が与えられると、単安定マルチバイブレーターは「不安定」状態に移行し、設定された時間後に自動的に元の「安定」状態に戻ります。この時間は、通常、回路に接続されたキャパシタと抵抗によって決定されます。
- 安定状態: 回路はこれをデフォルトの状態として維持します。
- 不安定状態: トリガー信号によって一時的に入る状態です。
- 復帰時間: 不安定状態から安定状態に戻るまでの時間。

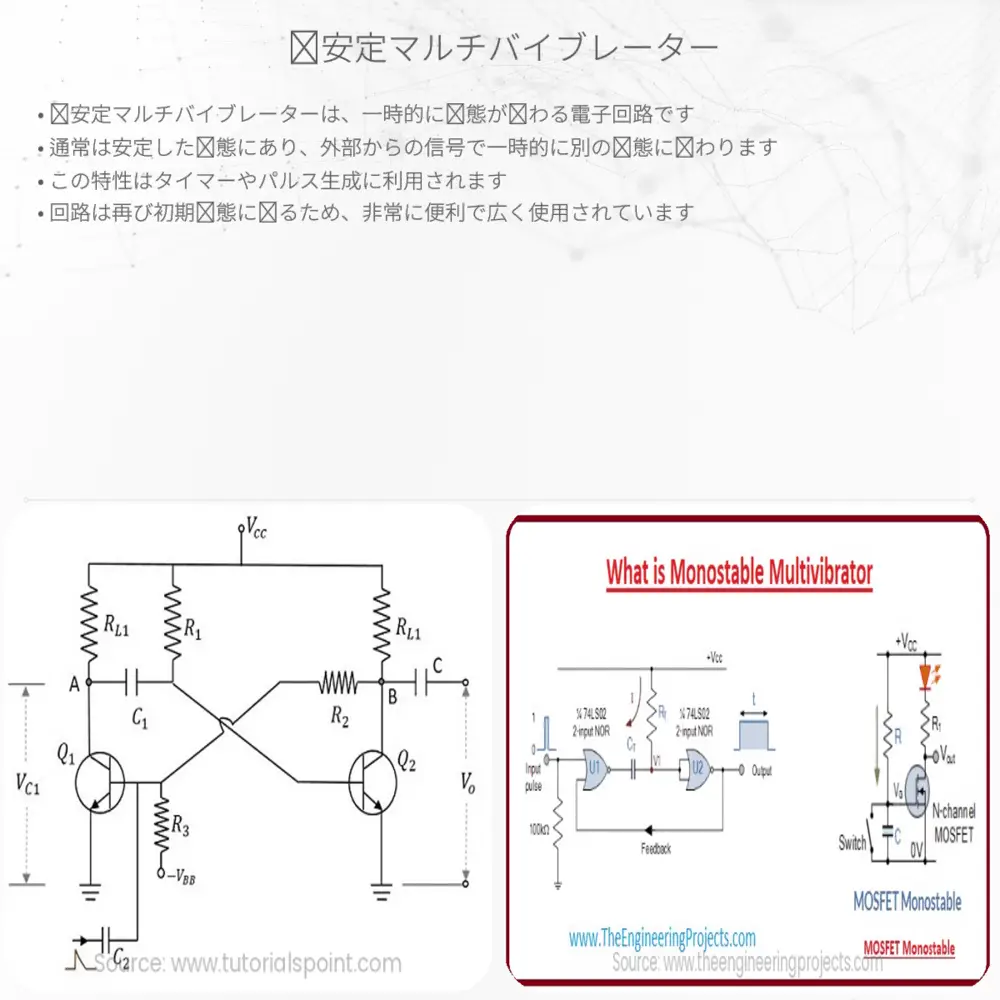

回路の構成要素
単安定マルチバイブレーターは、主に以下の電子部品で構成されます。
- トランジスタ：スイッチング動作を担います。
- キャパシタ：エネルギーを蓄え、その放電時間により復帰時間が決まります。
- 抵抗：キャパシタの充電と放電の速度を制御します。
応用
単安定マルチバイブレーターは、一定時間後に特定の動作を実行するタイミング回路として、様々な電子機器に利用されています。
- タイマーとしての活用: 照明や装置の自動オフなど。
- パルス生成: 一定間隔で信号を送る際に使用。
- タイムディレイ回路: 電子ロックの解除遅延など。
復帰時間の計算
単安定マルチバイブレータの復帰時間 T は、キャパシタ C と抵抗 R を使って次のように計算できます:
T = 1.1 * R * C
ここで、Tは秒での時間、Rはオームでの抵抗値、Cはファラッドでのキャパシタンスです。この公式は、キャパシタが約63%充電される時間に基づいており、これが不安定な状態からの回復を示しています。
単安定マルチバイブレーターはそのシンプルさと信頼性から、デジタル回路における基本的なビルディングブロックとなっています。この回路を理解することは、タイマー回路やパルス生成などのより複雑な電子工学の概念につながります。
