ログ周期アンテナの基本原理、設計パラメータ、広帯域応用を解説し、通信システムでの重要性を明らかにします。
ログ周期アンテナとは

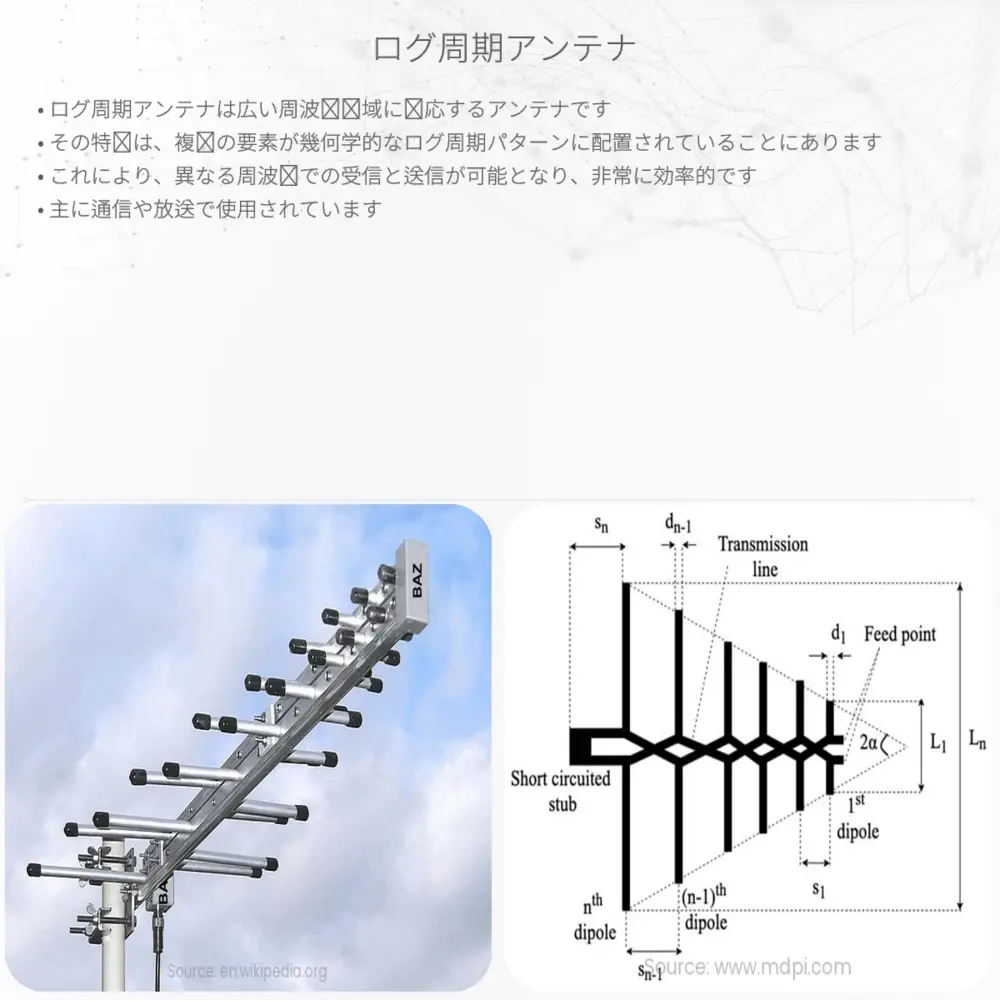

ログ周期アンテナは広帯域の信号を捉えることができるアンテナの一種であり、その特性は非常に多様な通信システムで有用です。このアンテナの形状は、一連のトライアングルやディポールが中心軸に沿って配置され、サイズが小さいものから大きいものへと徐々に変化していくように設計されています。その結果、ログ周期アンテナは非常に広い範囲の周波数に対して感度が良く、特定の一定の周波数に合わせる必要がないため多用途に利用されています。
ログ周期アンテナの原理
ログ周期アンテナの特性とパフォーマンスは、物理的な構造と電磁気学の法則が融合することで理解されます。アンテナの形状はログ周期的な形状で、「セルフコンプリメンタリ」という性質を持っています。これはアンテナ上の空いているスペースが、他の部分の形状の補完形になっているということです。
アンテナの要素間隔と要素長さは、特定の対数関数的な増加率に基づいて配置されます。この比率はアンテナの設計における重要なパラメータであり、周波数帯域に応じて調整されます。その設計パラメータは一般にτ (テーパリング係数) とσ (スケーリング係数) で表され、次の関係が成り立ちます:
- τ = exp(-πbα), ここでαは対数周期関数の角度、bはアンテナの幅です。
- σ = exp(πdα), ここでdは隣接する要素間の距離です。
このようにして設計されたログ周期アンテナは、異なる周波数で入力インピーダンスが最適化され、幅広い周波数帯域にわたって一定の放射パターンを維持することができます。
ログ周期アンテナの応用
ログ周期アンテナはその広帯域性のおかげで、様々な分野で利用されています。それには以下のような応用が含まれます:
- テレビ放送やFM放送のアンテナとしての利用。
- 軍事用の高周波通信での使用。
- 電子戦や監視システムでの広帯域なシグナルの測定。
- 天文学での高感度な電波望遠鏡のアンテナとして。
また、その柔軟性からアマチュア無線家にも好まれており、様々な周波数帯での通信に対応したアンテナとして自作されることも多いです。
まとめ
ログ周期アンテナはそのユニークなデザインにより、広範囲の周波数をカバーできるため、多くの通信システムで重宝されています。理解してくれたでしょうか？アンテナには様々な種類があり、それぞれに独特の原理と特性がありますが、ログ周期アンテナは特にその汎用性から多くの注目を集めています。電磁気学の不思議を活かしたこの技術がこれからも多くの分野で活躍していくことでしょう。
