リニア誘導モーターの基本原理、構造、動作を解説し、高速鉄道や工業製品への応用例も紹介。無摩擦で効率的な動きが特徴。
リニア誘導モーターとは
リニア誘導モーター（Linear Induction Motor, LIM）は、その名の通り、「直線（リニア）」に動作する誘導モーターです。従来の回転する電動機とは異なり、リニア誘導モーターは直線的に動くことで、様々な産業で利用されております。最も有名な応用例は、リニアモーターカーや一部のアクセラレーターで、高速で滑らかな動きが求められる場所に適しています。
リニア誘導モーターの原理
リニア誘導モーターは、交流電源を使用して磁場を生成し、その動く磁場によって導体（たいていアルミニウム製の板）に電流を誘導（インダクション）し、その結果として発生する力で導体が動く原理に基づいています。これは、ファラデーの電磁誘導の法則によるもので、変化する磁場が導体に電圧を発生させることと密接に関連しています。

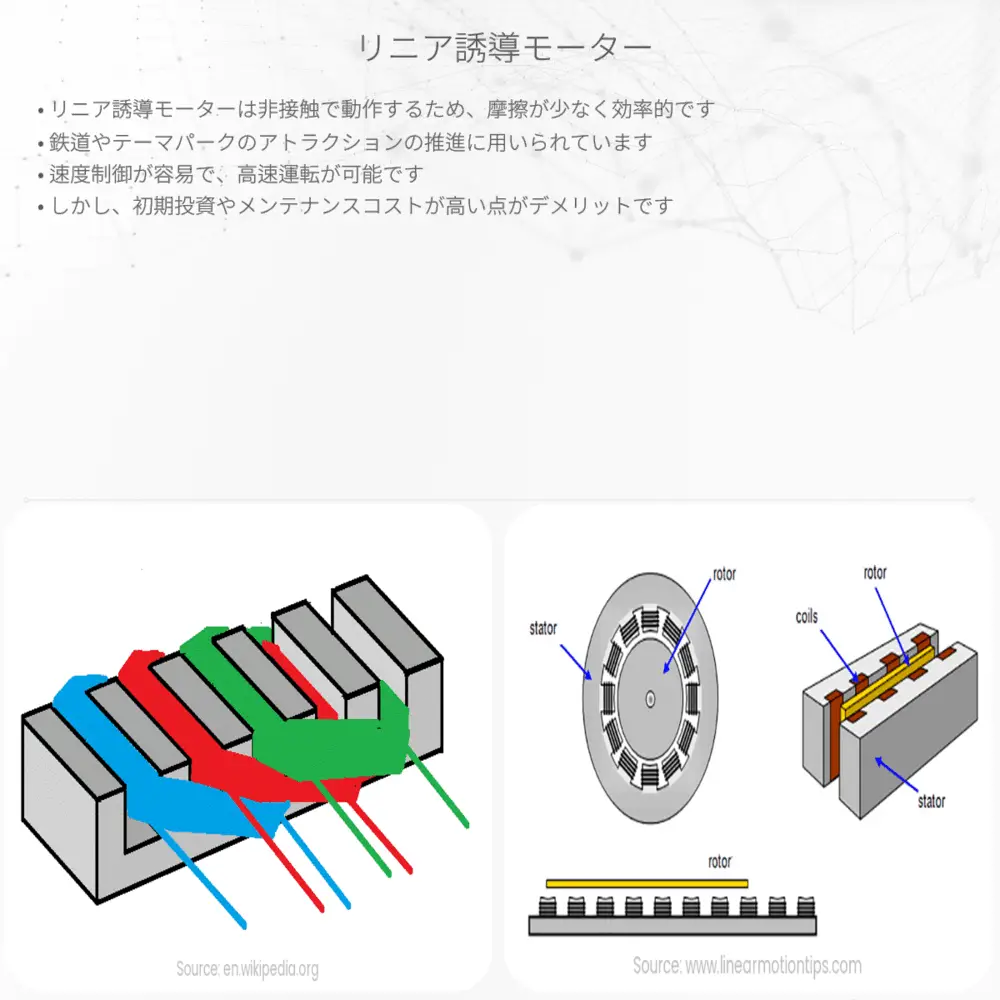

リニア誘導モーターの構造
リニア誘導モーターの主な構成要素は、一次側と呼ばれるコイルと、二次側と呼ばれる導体板です。一次側に交流電源を接続し、コイル内に磁場を生成します。通常、この一次側は固定された「ステーター」として機能し、二次側は動く「ローター」の役割ですが、リニアモーターの場合は「アーマチュア」と呼称します。
- 一次側（ステーター）: 交流電源を供給するコイル群を持ち、長い軌道上に配置されています。
- 二次側（アーマチュア）: 通常、平らな導体板で、これが実際に動く部分です。
リニア誘導モーターの動作原理
リニア誘導モーターの動作は、電磁誘導の基本的な原理を使用しています。交流を一次側に供給することにより、時間と共に変化する磁場が一次側コイル内で生成されます。この磁場は、二次側導体に対しても拡がります。
ファラデーの電磁誘導の法則によれば、動く磁場は導体内に電流を生じさせます。これを誘導電流と呼び、その電流が磁場と反発または引き合いする力（ローレンツ力）を生じさせ、リニア誘導モーターが動きます。式で表すと、F = q*(v × B) となります。この式ではFは導体に働く力、qは電荷、vは導体の速度、Bは磁場を表します。
リニア誘導モーターの利点と応用
リニア誘導モーターの利点は多くあります。その中でも特に重要なのは、直接接触する部分がないため摩擦損失が非常に少ないことです。これにより、メンテナンスコストが低く抑えられ、長寿命を実現することができます。
- 交通機関：リニアモーターカーやマグレブ列車など、高速で滑らかな運動が要求される場面で活躍しています。
- 工業製品：コンベアベルトや自動化された生産ラインでの製品や材料の搬送に利用されています。
- エンターテイメント：ジェットコースターやその他アトラクションでは、リニアモーターを利用した高速でダイナミックな動きを提供するために使用されています。
これらの応用を通じて、リニア誘導モーターは現代の工業化社会において重要な役割を果たしています。日進月歩で技術が発展する中で、ますますその使用範囲は広がっていくことでしょう。
