ラインデコーダとは
ラインデコーダとは、デジタル回路の一種で、特定の入力信号に基づいて、一つの出力ラインを選択的にアクティブにする役割を果たす装置です。この仕組みは、電気信号を扱う数多くのエレクトロニクス機器や、情報処理を担うコンピュータシステムにおいて重要です。
ラインデコーダの動作原理

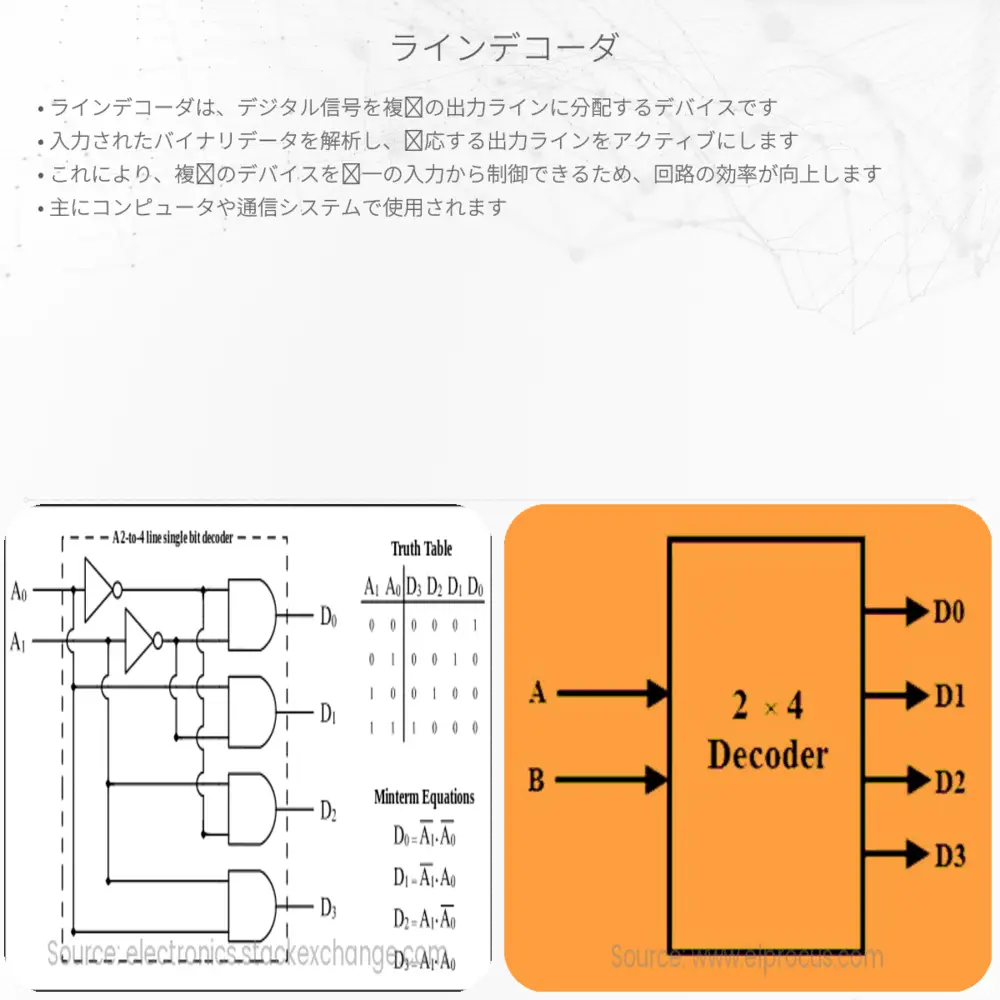

ラインデコーダは複数の入力とそれよりも多くの出力を持ちます。それぞれの入力線には２進数の値が与えられ、それに応じた一つの出力ラインが「HIGH」（通常は電圧がかかっている状態）になります。たとえば、2ビットの入力を持つラインデコーダの場合、00, 01, 10, 11 の4つの入力パターンに対して、それぞれ異なる4つの出力ラインをアクティブにします。
ラインデコーダの応用例
- メモリ選択: コンピュータのメモリアドレスを選択するために使用されます。アドレスバスからの信号を解析して、特定のメモリチップやメモリブロックを選ぶのに役立ちます。
- データ多重化: 複数のデータソースから一つを選択して、一つの出力チャンネルに送ります。これによってデータの切り替えが可能になります。
- デコード処理: CPUでは、オペコードをデコードして、何の命令を実行するのかを決定する際に使用されます。
ラインデコーダの種類
ラインデコーダは、その入力ビット数によって分類されます。一般的なものには、2-to-4ラインデコーダ、3-to-8ラインデコーダ、4-to-16ラインデコーダなどがあります。例として3-to-8ラインデコーダの場合、3ビットの入力に対して8つの出力ラインがあります。入力ビットが000から111までの8通りに対応し、対応する出力ラインがHIGHになります。
ラインデコーダの設計
ラインデコーダの設計には、基本となる論理ゲート（AND, OR, NOTゲート等）が用いられます。これらのゲートを組み合わせることで、特定の入力信号に対し一つの出力がアクティブになる論理回路が構築されます。複雑なデコーダでは、集積回路(IC)として設計され、より多くの機能を持たせたり、スペースを節約したりしています。
まとめ
ラインデコーダは、入力されたデジタル情報を基にして特定の出力を選択するシンプルながらも不可欠な機能を提供します。その動作のしくみと応用例を理解することで、電気と磁気の基本原理に基づくデジタル世界の複雑な操作が見えてきます。コンピュータ科学だけでなく、電子工学の分野においてもラインデコーダは重要な役割を果たしており、エレクトロニクスの基礎知識として押さえておくべきトピックの一つです。
