ポテンショメーターとその仕組みをわかりやすく解説。可変抵抗器の使い方や種類、実用例についても詳しく説明します。

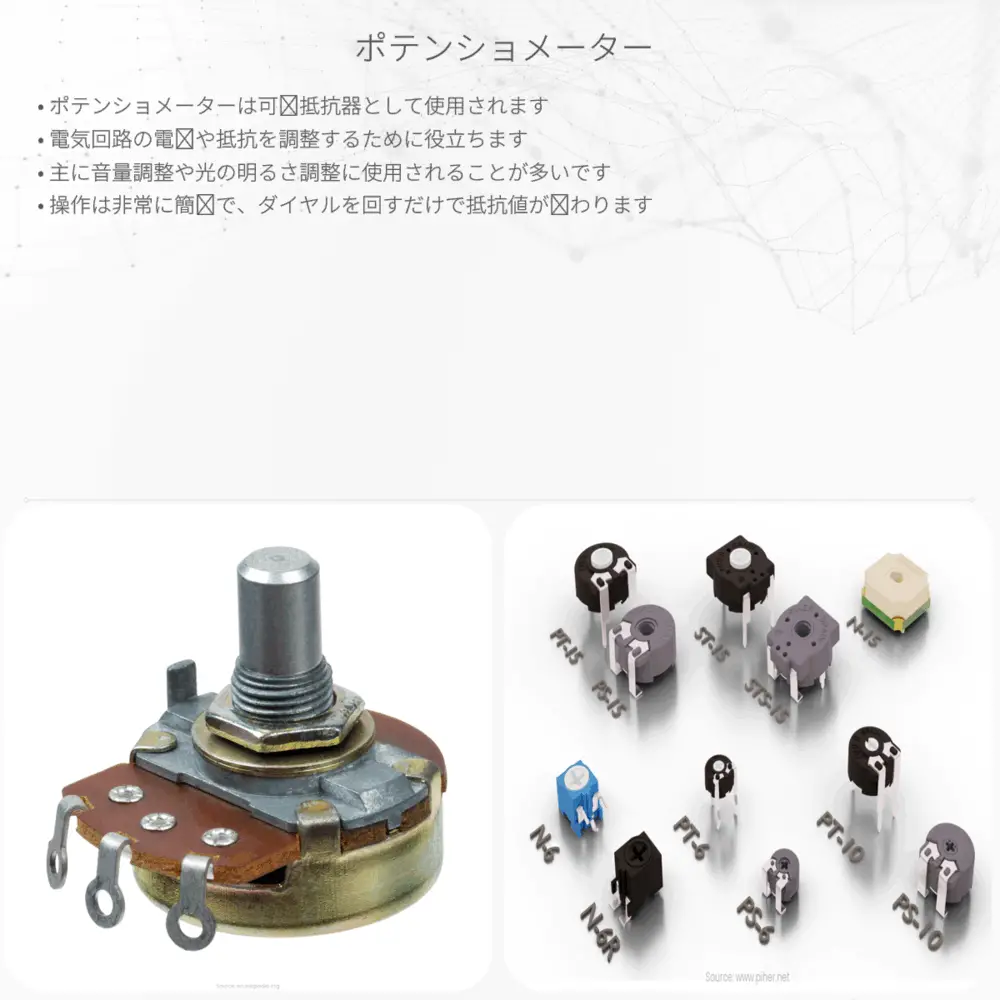

ポテンショメーターとは？
ポテンショメーターは、可変抵抗器の一種であり、回路内の電圧や抵抗の値を変えるために使用されます。文字どおりに解釈すると、「電位（ポテンシャル）を測るもの」という意味になりますが、ポテンショメーターは単に測定するだけでなく、電気信号を制御するためにもよく用いられます。多くの電子機器や電気機械、自動車のダッシュボード等で見られる重要なコンポーネントです。
ポテンショメーターの仕組み
ポテンショメーターは、主に三つの端子を持っています。一つは電源に、もう一つはグランドに接続され、中央の端子は可動式のタップ（スライダー）で、抵抗体の上をスライドすることで抵抗を調節します。この可動式のタップが抵抗体のどの位置にあるかによって、通る電流の量が変わり、その結果として出力される電圧が変化します。
例として、一つの端子を電源（Vin）に、もう一つの端子をグランドに接続し、中央の端子から電圧を取り出します。ポテンショメーターの抵抗が全体でRtotalであった場合、中央のタップが位置xにあるならば、その位置における抵抗は（Rtotal * x）となります。
したがって、オームの法則を用いると、中央のタップから取り出される出力電圧Voutは次のように表されます。
Vout = Vin * (x / Rtotal)
ポテンショメーターを使って、微妙な電圧調整が可能となり、アナログ信号の調整やセンサーの読み取り値を変えるために広く利用されます。
ポテンショメーターの種類
- 回転型: これは最も一般的なポテンショメーターで、ダイヤルを回転させることで抵抗値を変更します。
- 直線型: スライダーを直線的に動かすことで抵抗値を変更するタイプです。
- デジタル型: デジタル信号を用いて抵抗値を設定するタイプです。電子回路でよく用いられます。
実用例
ポテンショメーターは、ラジオの音量調節やテレビの明るさ調整など、日常生活の様々な場面で活用されています。また、産業機械や自動車のセンサーで、位置や圧力などの物理量を電気信号に変換するのにも使用されます。工学設計では、精密な制御を要求される場面で重要な役割を果たしています。
ポテンショメーターは単純ながら非常に重要な部品で、正確なアナログ制御を提供します。電圧の制御が必要な全ての場所で、ポテンショメーターはその能力を発揮するのです。
まとめ
この記事では、ポテンショメーターの基本的な機能と仕組みについて解説しました。ポテンショメーターは、その調整可能な抵抗値によって、電子機器や機械装置の精密な電圧制御に不可欠な部品です。エンジニアリング分野における多くのアプリケーションで、その重要性が認識されています。
