フェライトビーズの概念、仕組み、高周波ノイズ抑制の効果、電子回路での使用例とその利点をわかりやすく解説。
フェライトビーズの基本
フェライトビーズとは、電子回路におけるノイズ除去や信号整形に使用されるパッシブ電子部品です。これらのビーズは、フェライトという磁性材料でできており、電線やPCB（プリント基板）上の導体にはめ込んで使用されます。フェライトビーズは高周波ノイズを低減させるために使われ、特にデジタル回路や高周波回路において重要な役割を果たしています。
フェライトビーズの働き
フェライトビーズの主な目的は、電線を通過する不要な高周波ノイズを抑制することです。これが可能なのは、フェライト素材が持つ特殊な磁気特性によるもので、高周波信号がビーズを流れる際に生じるインダクタンスがノイズ成分を減少させるからです。ビーズは、交流成分（AC）に対して抵抗を示し、直流成分（DC）にはほぼ影響を与えません。
- 高周波ノイズのフィルタリング
- EMI（電磁干渉）の低減
- 信号線のインピーダンス制御

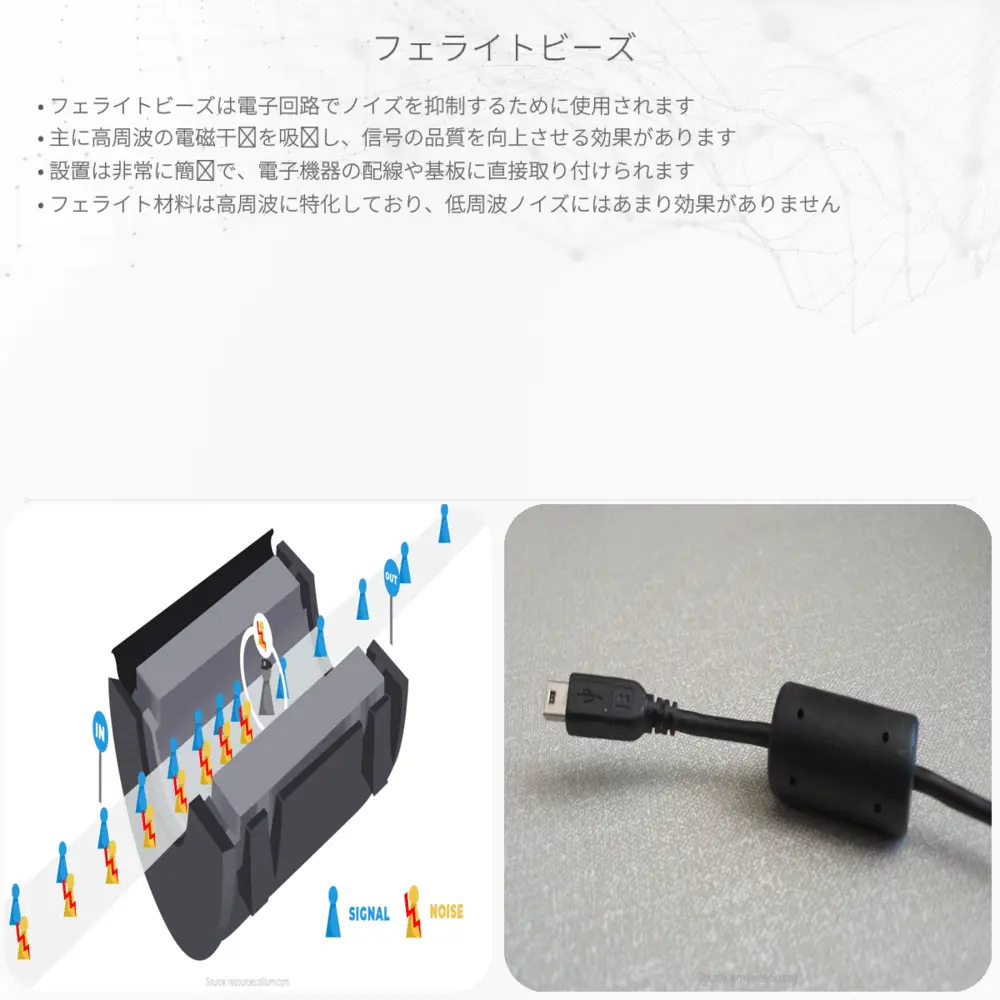

フェライトビーズは、その名の通りビーズ状の形状をしており、ケーブルや回路の線に直接装着することができます。小型で取り付けが容易なため、多くの電子機器で見かけることがあります。
フェライトビーズの原理
フェライトビーズは高周波ノイズを吸収することで機能します。フェライト素材はコアのインダクタンスを高めることで、高周波ノイズを抑えるための反応抵抗（レアクタンス）を増加させます。これにより、ノイズ成分のエネルギーを熱エネルギーに変換し、周囲に散逸させることができるのです。
フェライトビーズのインダクタンス（L）は以下の方程式で表されます。
L = (N2 × μ × A) / l
- N – コイルの巻数
- μ（ミュー） – フェライト素材の透磁率
- A – コアの断面積
- l – コアの長さ
しかし、フェライトビーズでは通常、コイルとしての巻数は1と考えます。つまり、線を一回通すだけで十分なインダクタンスが得られることが多いです。
フェライトビーズの応用
フェライトビーズは次のような用途に使用されます。
- データ線や電源線におけるノイズ低減
- アナログ信号やデジタル信号の整形
- 無線周辺機器や通信端末でのEMI対策
- USBやHDMIなどの高速データ転送インターフェースにおける信号品質の向上
フェライトビーズを使用することで、安定した性能を発揮する電子機器を設計することが可能になります。また、回路設計の初期段階ではなく、既存の回路に後から追加することによってノイズ問題を修正することもできます。
このように、フェライトビーズはその小さな体に不思議なほど多くの役割を担っており、現代の電子工学において非常に重要なコンポーネントであると言えるでしょう。
