パルス幅変調回路（PWM回路）についての解説記事で、電子回路における電力制御や信号処理に利用される技術の原理や応用を紹介します。
パルス幅変調回路とは

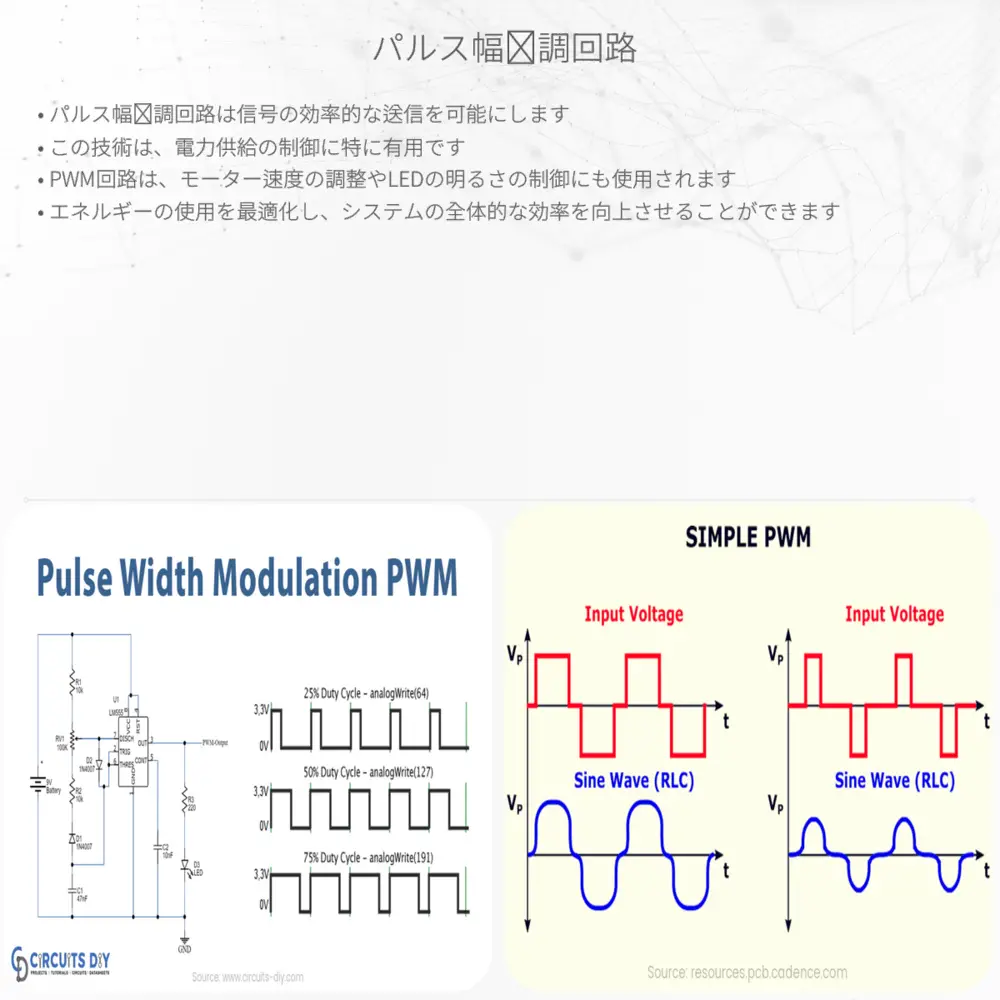

パルス幅変調回路（PWM回路）とは、電子回路における重要な技術の一つで、電力制御や信号処理のために使用されます。この方法は、一定の周波数で矩形波のパルスを生成し、それらのパルスの「幅」つまりデューティ比を変化させることにより出力を制御します。
パルス幅変調の原理
パルス幅変調の基本原理は、一定周期の中でパルス（オンの状態）が占める時間の割合を変えることです。この「オン」時間の割合をデューティサイクルと言い、以下の式で表されます。
\[デューティサイクル(\%) = \left(\frac{オン時間}{周期}\right) \times 100\% \]
デューティサイクルが長ければ長いほど、出力される電力は増加します。
パルス幅変調回路の応用例
- モーター速度制御：電気モーターに供給される電力を調整して、モーターの速度を細かく制御します。
- LEDライトの調光：LEDの明るさを変更するためにPWMを利用しています。デューティ比を変更するだけで、目に感じる光の強さを連続的に変化させることができます。
- 電力変換：DC-DCコンバータやAC-DCコンバータなどの電力変換でも使用されます。電力変換の効率を上げることが可能です。
パルス幅変調回路の実装
パルス幅変調を実装する方法はいくつか存在し、マイクロコントローラを使ったデジタル制御方式や、555タイマーICを用いたアナログ制御方式が一般的です。マイクロコントローラはソフトウェアによりPWM信号を細かくコントロールできるため、複雑な制御が求められるアプリケーションに適しています。
まとめ
パルス幅変調回路は、電力制御や信号処理において非常に有効な手段であり、その適用範囲はとても広いです。電子工学に興味がある方、または実際にプロジェクトで電力を制御したい方にとって、PWMは理解しやすく、実装も多様な方法があるため重要なテーマと言えるでしょう。
