ハートレイ発振回路は、正弦波信号を生成する発振器で、無線機や電子機器に使用され、LC共振とフィードバック機能が特徴です。

ハートレイ発振回路とは

ハートレイ発振回路は、無線機やその他の電子機器において正弦波形の電気信号を生成するためによく用いられる一種の発振回路です。この回路は、アメリカのエンジニア、ラルフ・ハートレイによって1920年代に発明されました。基本概念は、電子部品を使って一定の周波数の信号を自己発振させるというものです。

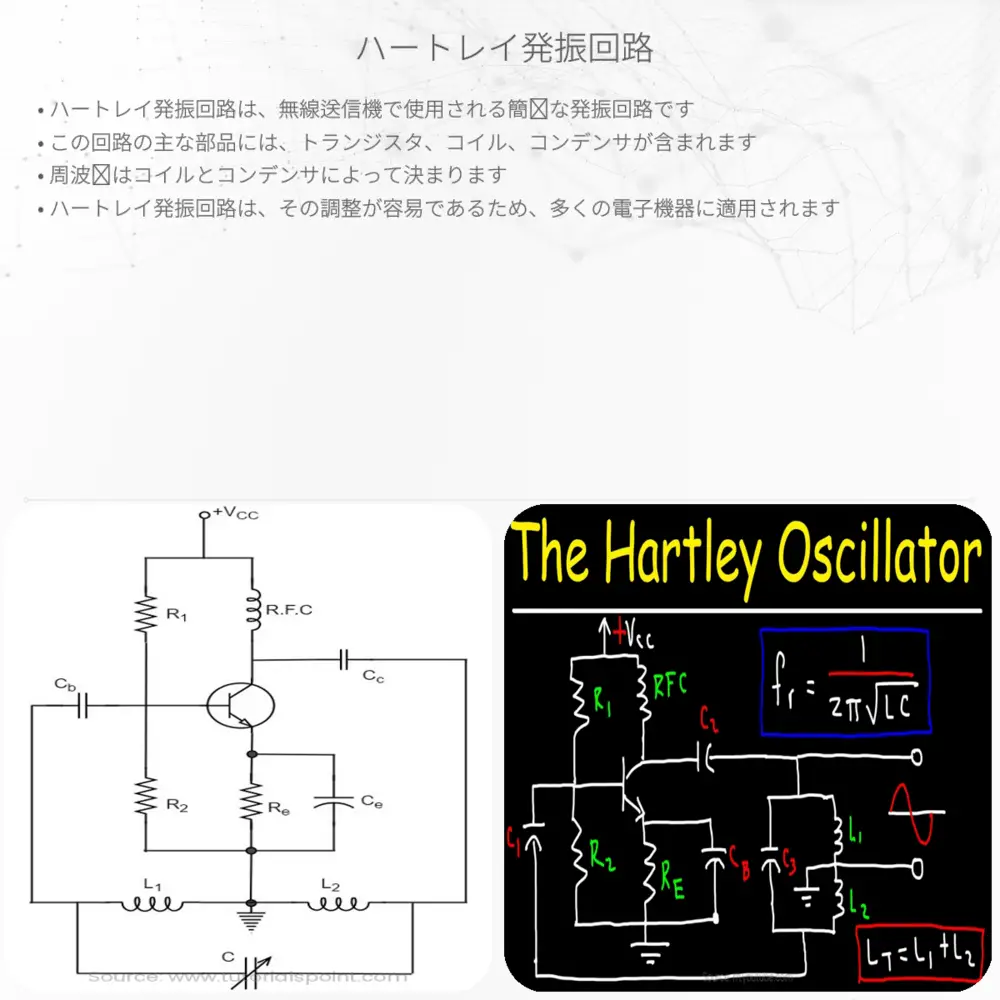

ハートレイ発振回路の主な構成要素は、可変または固定インダクタ（L）、キャパシタ（C）、トランジスタまたは真空管、および抵抗器です。ここで、インダクタとキャパシタは共振回路を形成し、トランジスタはエネルギーを増幅し、回路が連続して発振するためにフィードバックループを提供します。

ハートレイ発振回路は、LC共振回路とフィードバックメカニズムを利用しています。LC共振回路は、インダクタとキャパシタが交互にエネルギーを交換することで、特定の固有周波数（共振周波数）で電気振動を生じさせることができます。その周波数は以下の式で決まります:

\[ f = \frac{1}{2\pi\sqrt{LC}} \]

ここで\( f \)は共振周波数、\( L \)はインダクタンス、\( C \)はキャパシタンスです。トランジスタはこれらの振動を増幅し、フィードバックループを通じて共振回路にエネルギーを再供給することで、発振を維持します。

ハートレイ発振回路はそのシンプルな設計と調整の容易さから、アマチュア無線や信号発生器、各種テスト装置において幅広く使用されています。特に、インダクタの巻き数を変更することで容易に周波数を変更できるため、可変周波数の発振器に適しています。

ハートレイ発振回路は、電子工学の分野で古くから使われている重要な基本回路の一つです。シンプルながらも効率的に発振することができ、理解しやすいため、電子工学を学ぶ上での良い出発点となるでしょう。

物理や工学の基礎知識を持っている方ならば、ハートレイ発振回路の原理や構成を理解することはそれほど難しくありません。また、実際に手を動かして自分で回路を組み立てることによって、より発振回路の動きを深く理解することが可能になります。
