ネットワークアナライザに関する包括的ガイド。その機能、測定パラメータ、種類、使用例、及び電気工学での重要性について解説します。

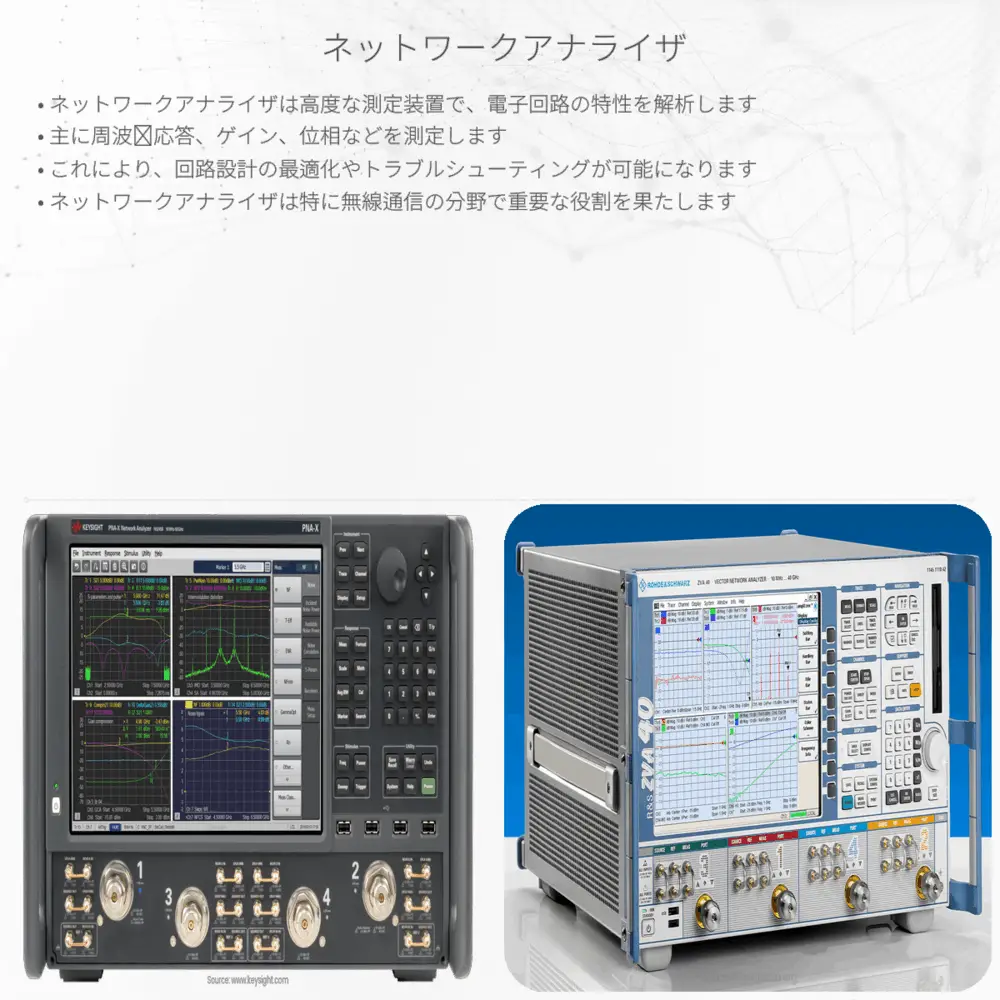

ネットワークアナライザの基本
電気と磁気は現代の科学技術において不可欠な要素です。これらの要素を理解し測定するためには、専門の機器が必要とされます。ネットワークアナライザは、電気回路の特性を分析するために用いられる高度な測定器で、電子工学や無線通信の分野で広く利用されています。
ネットワークアナライザの機能
ネットワークアナライザは、回路の周波数応答を測定することで、回路がどのように電気信号を処理するかを評価します。以下のような重要なパラメータを測定することができます。
- ゲイン (Gain): 信号の増幅度を表します。
- 位相差 (Phase Shift): 信号が通過する際に生じる時間のずれを示します。
- 反射係数 (Reflection Coefficient): 入力された信号のどの程度が反射されるかを示します。
- インピーダンス (Impedance): 電気信号の流れに対する抵抗の度合いです。
これらの測定により、ネットワークアナライザは回路の設計やトラブルシューティングにおいて非常に重要なツールとなります。
ネットワークアナライザの種類
ネットワークアナライザには大きく分けて二つの種類があります。
- スカラーネットワークアナライザ (SNA): 信号の大きさのみを測定します。
- ベクトルネットワークアナライザ (VNA): 信号の大きさと位相の両方を測定でき、より包括的な情報を提供します。
高い性能が求められる現代の回路設計では、多くの場合ベクトルネットワークアナライザが使用されます。
ネットワークアナライザの使用例
ネットワークアナライザは以下のような分野で使用されます。
- 無線通信システムのアンテナの設計と評価
- フィルターやアンプなどの電子部品の性能測定
- 素材や導体の電気特性の研究
このように、ネットワークアナライザは多岐にわたる応用があり、電気・電子工学の分野の進歩に不可欠な工具です。
まとめ
ネットワークアナライザは、電気回路やコンポーネントの特性を正確に把握するために、多くのエンジニアにとって必要不可欠な機器です。これにより、より効率的で信頼性の高い電気システムの設計が可能になります。初心者から専門家まで、この機器がどのように機能するかを理解することは、電気工学と磁気学の分野の知識を深める上で大きな一歩となるでしょう。
