トンネルダイオードの基礎
トンネルダイオードは、一般的な半導体デバイスですが、特殊な量子力学の効果を用いた非常に興味深い特性を持っています。その驚くべき動作は、「量子トンネリング」という現象によって説明されます。この記事では、トンネルダイオードが何であるか、そしてなぜそれが特別なのかについて基本的な理解を深めます。

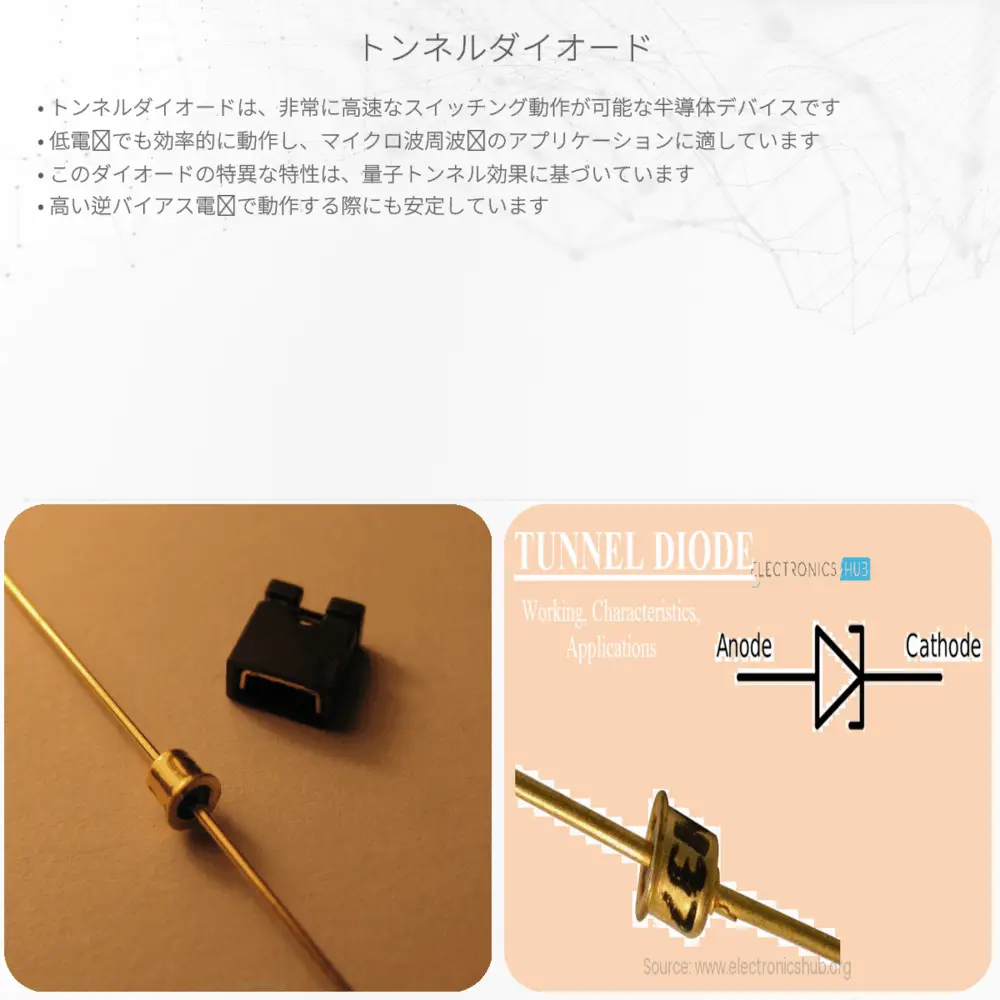

トンネルダイオードとは?
トンネルダイオードは、通常のダイオードと同様にp型半導体とn型半導体を接合して作られますが、その両側に非常に高いドープ（不純物の添加）が施されています。この高濃度のドープがトンネル効果を可能にし、通常のダイオードとは全く異なる電流-電圧（I-V）特性をもたらします。
量子トンネリングとは?
量子トンネリングは、量子力学の原理に基づいています。マクロな世界では、物体が壁を突き抜けることは不可能と考えられますが、量子世界では、小さい粒子（例えば電子）がある確率でエネルギー障壁を「トンネルする」ことができます。トンネルダイオードのp-n接合においては、電子がこのトンネリング現象を利用してエネルギー障壁を抜けて流れることが可能です。
トンネルダイオードのI-V特性
トンネルダイオードのI-V特性は通常のダイオードとは大きく異なります。通常のダイオードでは電圧を増加させると電流も増加しますが、トンネルダイオードではある閾値を超えると電流が減少します。これを負の差動抵抗と呼びます。その結果、トンネルダイオードのI-V曲線はN字型を描きます。
- 電圧が低い時: 電子はトンネル効果により接合を通過し、電流は急激に上昇します。
- ピークポイント: トンネル効果が最も効率的であり、電流は最大になります。
- 電圧がさらに増加: トンネル効果が減少し始め、電流は減少します（負の抵抗地域）。
- バレーポイント: 電流が最小になります。
このユニークな特性により、トンネルダイオードはオシレーターや高速スイッチング回路など特定のアプリケーションに利用することができます。
トンネルダイオードの実世界での応用
- マイクロ波オシレータ: トンネルダイオードは高周波数の振動を生成するために使用され、マイクロ波領域でのオシレータとして使用できます。
- 超高速スイッチ: 負の差動抵抗のおかげで、トンネルダイオードは非常に高速なスイッチング動作が可能です。
今日では、トンネルダイオードの役割は他の技術に取って代わられつつありますが、特定の高周波アプリケーションや低電力の要件がある場合には、今でも価値があります。量子トンネリングを活用するこの興味深いデバイスは、半導体技術の中でも特にユニークな地位を占めています。
物理学や工学の基礎を学びたい方々にとって、トンネルダイオードは量子力学の直感的な例として知識を深めるのに最適なトピックです。これが物理と工学が組み合わさる例の一つであり、学ぶほどにその複雑な自然とシンプルな美しさに魅力を感じることでしょう。
