スロットアンテナとは何か

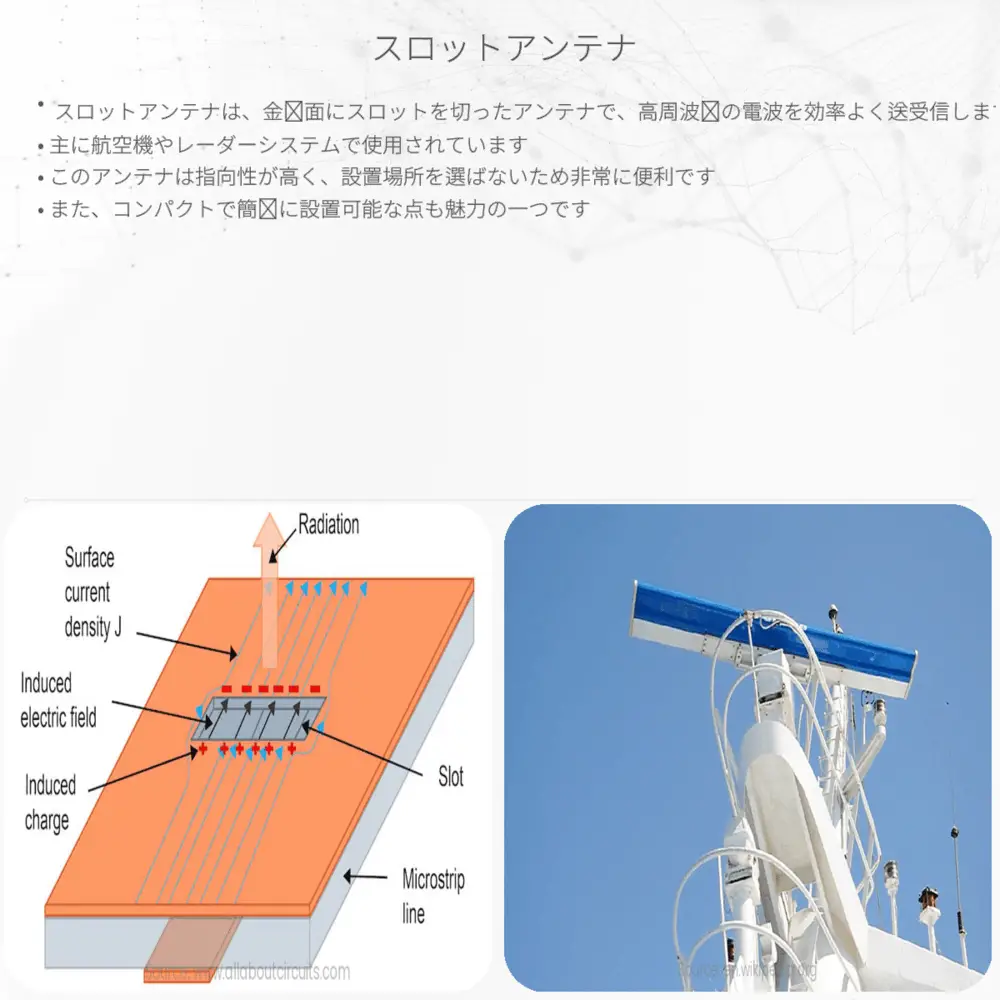

スロットアンテナは、電磁波を放射するためのアンテナの一種であり、金属の表面に切られた細長い穴（スロット）を用います。このアンテナは、特に航空機や宇宙船、レーダーシステムなどで用いられることが多いです。スロットアンテナの原理は、ウェーブガイドや共振器として機能する導波路における電磁波の特性に基づいています。
スロットアンテナの動作原理
スロットアンテナの動作原理は、マクスウェル方程式と電磁波の基本的な原理に基づいています。導波路の内部を流れる電磁波は、そこに設けられたスロットによって外部に放出されます。導波路内部の電場や磁場がスロットの周辺で変動すると、これが外部空間に対して放射される電磁波を発生させます。
スロットアンテナの重要な特徴の一つは、スロットは電磁波の伝播する方向に対して平行に切られるべきであるということです。それにより、スロットから放射される電磁波は、導波路内の電磁波と同じ周波数を持ちますが、逆の位相を持つことになります。
スロットアンテナの種類と用途
- 直線スロットアンテナ：単一の直線上にスロットを持ち、狭い帯域の周波数で動作します。
- 円形スロットアンテナ：円形やアニュラス形状のスロットを採用し、円偏波を生成でき、通信衛星などで用いられます。
- アレイスロットアンテナ：複数のスロットを規則正しく配列して形成され、ビームの形成や指向性をコントロール可能にします。
スロットアンテナは、局所的な電界の変動を外部に効率よく放射する能力を利用して、ナビゲーションシステム、通信システム、レーダーシステムなど様々なエレクトロニクス装置に応用されており、その小型さや形状の自由度が高いことから、空間が限られる環境で特に重宝されています。
スロットアンテナの設計
スロットアンテナの設計は複雑な工程を要します。スロットの長さ、幅、数、配置、そして導波路内の電磁波のモードなど、多くのパラメータがアンテナの性能に影響を与えます。スロットの長さは通常、周波数に対する半波長であることが望ましいです。また、スロットの幅は放射する電磁波の強度を決定します。
スロットアンテナの利点と制限
スロットアンテナには以下のような利点があります。
- 航空機や宇宙船の様に表面がフラットでなくてはならない場合でも使用できる。
- アンテナ自体が無いため、物理的な損傷を受けにくい。
- 一つのアンテナで複数の周波数を扱うことが可能。
一方で、以下のような制限もあります。
- 帯域幅が狭いため、広帯域には適さない場合がある。
- 設計と製造が比較的困難であり、精密な加工が必要。
スロットアンテナは特定の応用において非常に有用な選択肢であり、エレクトロニクスと通信技術の進展に伴って、さらに多様な形態で利用されるようになるでしょう。
