ステップリカバリダイオード（SRD）は高速スイッチングを実現し、周波数合成やパルス整形などの電子回路で活躍する半導体デバイスです。

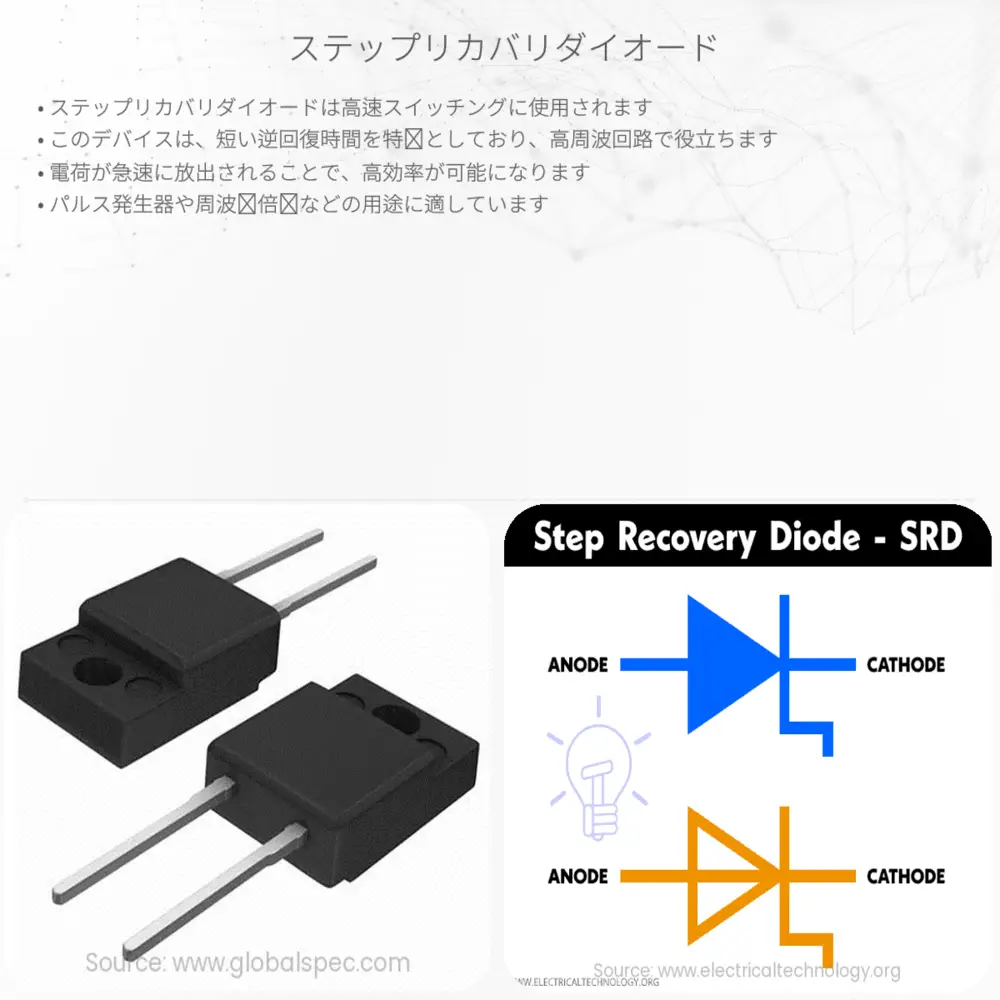

ステップリカバリダイオードとは
ステップリカバリダイオード（Step Recovery Diode、SRD）は、電子機器の中で特別な役割を持つ半導体デバイスです。このダイオードは、超高速で動作する特性を持っており、周波数変換やパルス形成等の用途に使われます。ステップリカバリダイオードの驚くべき特性は、電圧を印加した際のスイッチングスピードにあります。この記事ではステップリカバリダイオードの基本原理とその応用について簡単に説明します。
ステップリカバリダイオードの動作原理
ステップリカバリダイオードは、一般的なダイオードと同じようにp型とn型の半導体が接合されて作られています。しかし、SRDは通常のダイオードと比べて、急速にリカバリ（復帰）する特性を持っています。これは、ダイオードが逆バイアスから順バイアスに切り替わる瞬間、キャリア（電子と正孔）が急速に抜け落ちるため、電流が急激にゼロになる現象を活用しています。
動作のプロセスは以下のようになります：
- ダイオードに順バイアスを印加すると、p型とn型の領域にキャリアが注入され、電流が流れます。
- これを逆バイアスに変えると、キャリアはダイオードから引き出されますが、SRDはこのキャリアの除去がとても速いです。
- キャリアが全て除去されると、ダイオードは急激に断電し、高いインピーダンス状態になります。
- このキャリアが急速に除去される際に、非常に短い時間で高い電圧が発生します。これをステップリカバリ現象と呼びます。
この高速な動作により、SRDは高周波パルス生成やパルス整形、混合器の局部発振回路などに利用されます。
ステップリカバリダイオードの応用
ステップリカバリダイオードは以下のような用途で活躍しています：
- 周波数合成：RF（Radio Frequency、無線周波数）の電子回路で、特定の周波数の波形を生成するために使用されます。
- パルス整形：電子回路においてパルスの立ち上がりや立ち下がりの傾斜を急にする必要がある場合に使用します。
- 高速スイッチング：極めて短い時間でのオン・オフが必要な回路に適しています。
例えば、広帯域の高周波信号源やデジタル信号の増幅、ミリ波レーダーなど、高速な信号処理が求められるところでSRDは重宝されます。また、SRDを使った混合器は、無線通信や衛星通信で繊細かつ正確な周波数の変換を行うことが可能です。
まとめ
ステップリカバリダイオードはその特有の動作原理によって、高速かつ高周波の電子回路分野で幅広い用途に用いられています。これらのダイオードを理解することで、今日の高度な電子技術が何を可能にしているのかをより深く理解できます。ステップリカバリダイオードのようなコンポーネントが、今後さらに技術的な進展を加速させることでしょう。
