サーモカップルについて理解を深めることができる記事です。ゼーベック効果を利用した温度計測の原理、種類、応用について詳しく解説しています。

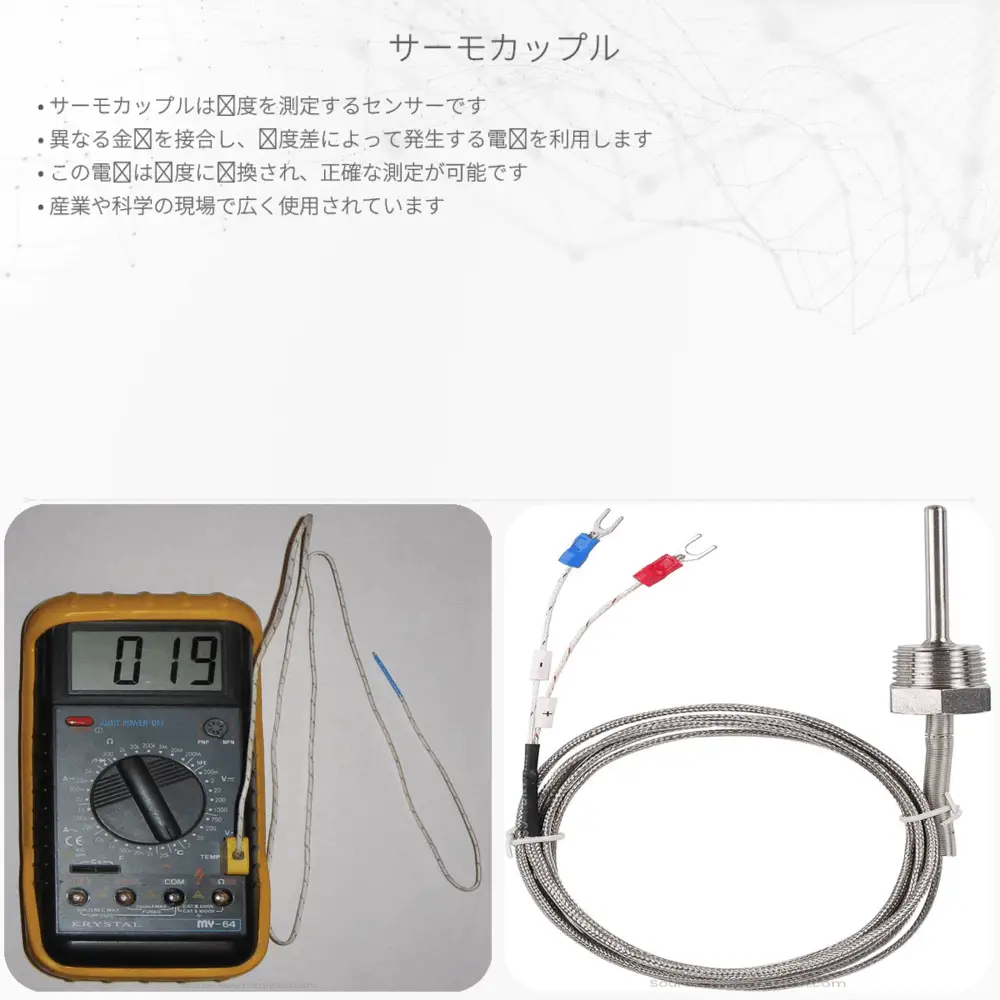

サーモカップルとは？
サーモカップルは温度計測に使用されるセンサーで、二種類の異なる金属を結合し、その接合点の温度変化に応じて電圧が発生するという現象を利用しています。これはゼーベック効果（熱電効果）と呼ばれ、約200年前にドイツの物理学者トーマス・ゼーベックによって発見されました。
サーモカップルの原理
サーモカップルの基本的な原理は、異なる二つの金属AとBを接続すると、その接続点で温度差が生じると電圧が発生するというものです。この発生する電圧は温度差に比例するため、電圧を測ることで温度を測定できます。
数式では、サーモカップルで発生する電圧 VAB は、次のように表されます：
VAB = S × (Thot – Tcold)
ここで、S はゼーベック係数（温度に応じて変化する値）、Thot は熱い側（測定点）の温度、Tcold は冷たい側（基準点）の温度を表します。
サーモカップルの種類
- K型 – ニッケルとクロムの合金とニッケルの合金で構成され、一般的な温度範囲で使用されます。
- J型 – 鉄とコンスタンタン（銅-ニッケル合金）で構成され、K型より低い温度でよく使用されます。
- T型 – 銅とコンスタンタンで構成され、食品業界や薬品業界での低温測定に適しています。
それぞれのタイプは特定の応用と温度範囲に適しており、使用する環境に応じて選択されます。
サーモカップルの応用
極端な温度でも信頼性の高い測定が可能なため、サーモカップルは産業界で広く使用されています。特に、次のような分野で重宝されています：
- 発電所：炉やタービンの温度を監視。
- 自動車業界：エンジンの部品や排気系の温度監視。
- 航空宇宙：航空機のエンジンや宇宙船の温度制御。
- 医療：機器の正確な温度管理が必要な場合。
温度の監視は安全性の確保とプロセスの最適化に不可欠であり、環境に影響されずに正確な測定が可能なサーモカップルは、それを可能にする重要な技術と言えるでしょう。
まとめ
サーモカップルはそのシンプルさと高い信頼性により、今日のさまざまな産業分野で欠かせない部分となっています。物理の基本原理を応用したこのセンサーは、複雑な環境での温度測定を可能にし、時間と共に進化し続ける技術の一部となっています。
