カーボンフィルム抵抗器の特徴、構造、抵抗値の計算方法、および電子回路での応用について解説した記事です。
カーボンフィルム抵抗器の基本
カーボンフィルム抵抗器は、電子回路において最も一般的に使用される抵抗器の一つです。この抵抗器は、絶縁体の心棒の周りにカーボンフィルムを薄くコーティングして作られています。カーボンフィルム抵抗器は、一定の抵抗値を持つことで回路内の電流を制御し、さまざまな電子機器の動作を安定させる役割を持っています。
カーボンフィルム抵抗器の構造

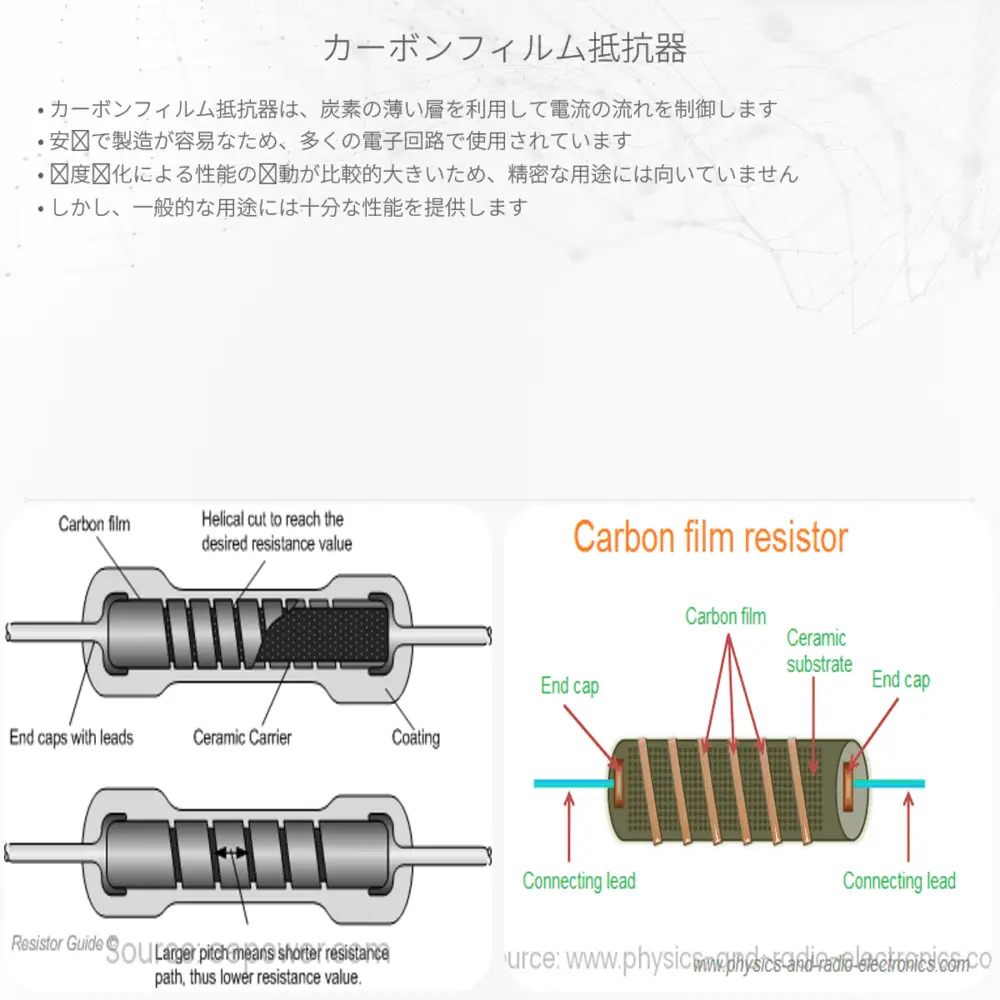

カーボンフィルム抵抗器の中心にはセラミックまたはプラスチックの心棒があり、その上にカーボン素材の薄い層が巻かれています。このカーボン層が電気的な抵抗を提供します。終端には金属のキャップが取り付けられ、そこからリード線が引き出されています。抵抗の正確な値は、カーボン層の厚さや巻かれている長さによって決まります。
カーボンフィルム抵抗器の特徴
- 安価である
- 標準的な耐久性と信頼性を持つ
- さまざまな抵抗値で製造されている
- 温度変化に弱いことがある
抵抗値の計算方法
抵抗器の抵抗値はオーム(\(\Omega\))で表され、以下の式で計算できます。
\( R = \frac{V}{I} \)
ここで、\( R \) は抵抗（オーム）、\( V \) は電圧（ボルト）、\( I \) は電流（アンペア）です。この法則をオームの法則と言い、電気回路における基本的な関係の一つです。
カーボンフィルム抵抗器の用途
カーボンフィルム抵抗器は、電子機器のどの部分にも見られる非常に一般的な部品です。例えば、次のような場面で使用されます。
- 電気信号の強さを調整する
- 電源の電圧を部分的に降下させる
- 特定の電子部品を保護する
- 時間を計る回路（RC回路）での使用
まとめ
カーボンフィルム抵抗器は、その単純さ、コストの低さ、汎用性において優れた選択肢です。しかし、特定の応用においては、より高性能や特定の特性を持つ別のタイプの抵抗器が求められることもあります。基本的な電子機器や実験でのプロトタイピングにおいては、カーボンフィルム抵抗器は非常に便利で信頼性の高い部品です。
