オートトランスの基本と利点、欠点、応用について解説。高効率でコスト削減に役立つ電圧変換器について学び、適切な使用方法を理解します。
オートトランスとは
オートトランスとは、電気エネルギーを一つの電圧レベルから別の電圧レベルに変換する電気機器です。トランス（変圧器）の一種であり、単巻変圧器とも呼ばれます。その名の通り、自動変圧器の省略形がオートトランスです。
基本構造

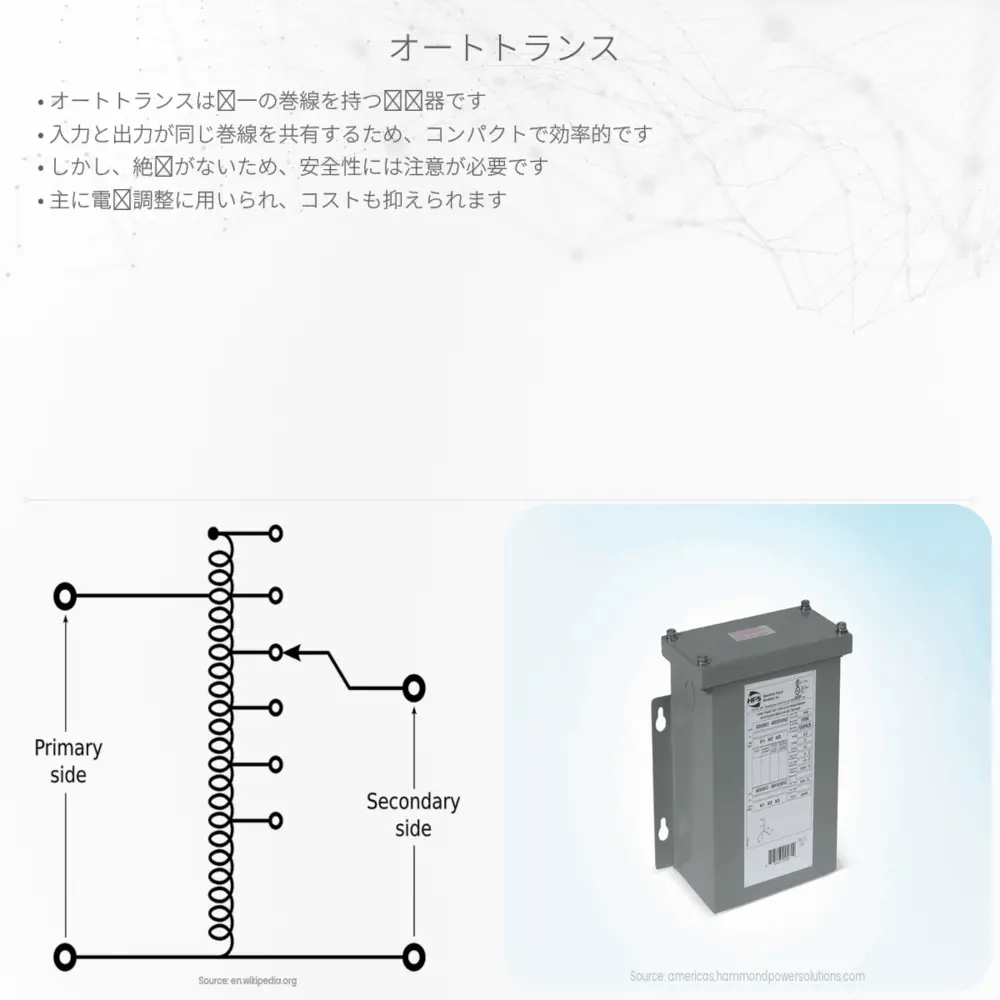

オートトランスは、1つの巻線のみを持ち、その一部をタップ（分岐）して使用します。この巻線は、入力と出力で共通しているため、単巻と称されます。入力電圧が巻線に印加されたとき、電磁誘導により出力電圧が生じます。
オートトランスの原理
オートトランスの動作原理は、ファラデーの電磁誘導の法則に基づいています。この法則によると、変化する磁場内にある導体には起電力が発生すると述べられています。オートトランスでは、1つの巻線が同時に一次巻線と二次巻線の役割を果たし、磁化の原理を用いて電圧を変換します。
オートトランスの利点
- 単巻であるため、材料コストが削減され、サイズも小さくなります。
- 効率が良く、損失が少ないです。
- 可変出力電圧を得ることが可能です。
オートトランスの欠点
- 一次回路と二次回路が電気的に接続されているため、絶縁が不十分な場合があります。
- 短絡時の電流が大きくなるリスクがあります。
使用例
オートトランスは、比較的小さい電圧変換に使用されることが多く、例えば、家庭用の電圧を調節するためのAV機器、照明機器、または工業用の電圧スタビライザとして活用されます。
結論
オートトランスは、効率的かつコスト削減的に電圧を変換するためのシンプルな解決策を提供します。そのシンプルさと経済性により、多くの電気応用分野で重宝されています。しかし、絶縁と安全性の観点から注意が必要となる場合もあります。オートトランスを使用する際には、その利点と欠点をよく理解し、適切な用途に適用することが重要です。
