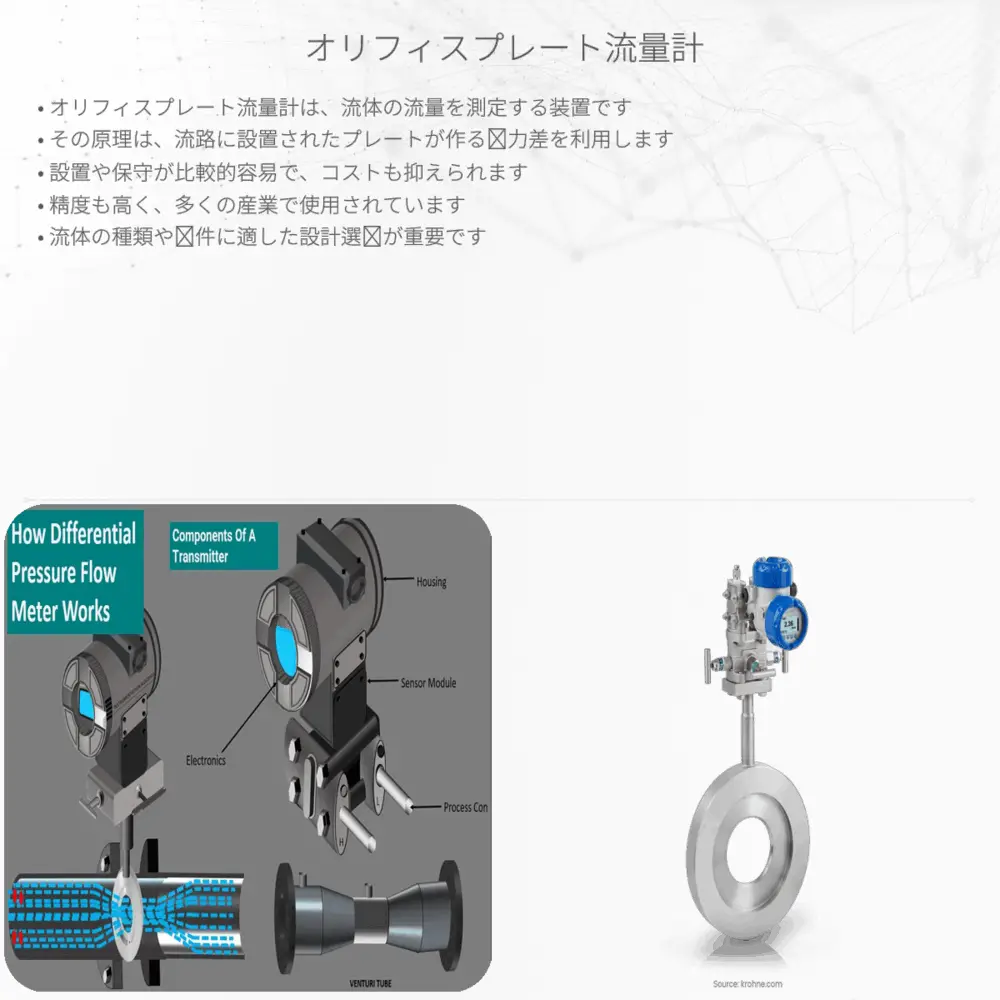

オリフィスプレート流量計とは
オリフィスプレート流量計は、流体の流量を測定するために使用される装置であり、多くの産業プロセスにおいて重要な役割を果たしています。原理は「流量が速いほど、圧力が低くなる」というベルヌーイの定理に基づいていて、この特性を利用して流体の流れを測定することができます。
オリフィスプレート流量計の原理
オリフィスプレート流量計の中心部には、流体が通過する穴があります。これを「オリフィス」と呼びます。オリフィスを流れる流体は、穴が狭いために速度が増す一方で、その地点の圧力は減少します。流量計の前後の圧力差を測定することで、流流の速度と流量を計算することができます。
ダルシー・ワイスバッハ方程式
流量の計算には、ダルシー・ワイスバッハ方程式がよく利用されます。この方程式は流体の圧力損失を計算するために使用され、オリフィスプレートを利用した流量計においても以下の式で表されます。
\[ \Delta P = \frac{\rho}{2} * v^2 * \left(1 – \frac{A_2}{A_1}\right)^2 \]
ここで、ΔPは圧力損失、ρ（ロー）は流体の密度、vはオリフィスを通過する流体の速度、A1はオリフィスプレートの前の断面積、A2はオリフィスの断面積です。
オリフィス流量計の利点と欠点
- 利点:
- 構造がシンプルで頑丈。
- 広範囲な流体（液体、気体、蒸気）に対応。
- 他の流量計に比べてコストが低い。
- 欠点:
- 流体に含まれる固形物による詰まりや摩耗が生じやすい。
- 圧力損失が大きくエネルギー損失がある。
- 精度が比較的低い場合がある。
まとめ
オリフィスプレート流量計は、多くの工業プロセスで必要とされる基本的な流量測定において、信頼性が高く経済的な流量計です。しかし、その選択と使用には、流体の特性や測定するプロセスの特性をよく理解し、それらの利点と欠点を考慮することが重要です。
この記事を通じて、オリフィスプレート流量計の基本を知ることができたでしょう。この装置は、複雑な現象を制御し理解するためのエンジニアリングの基礎において、非常に役に立つツールの一つです。
