Scopri il ruolo e il funzionamento dei trasformatori di corrente, tipologie, parametri chiave e applicazioni per la misurazione e protezione elettrica.
Cos’è un Trasformatore di Corrente?
Il trasformatore di corrente (TC) è un dispositivo fondamentale negli impianti elettrici, utilizzato per la misurazione e la protezione. La sua funzione principale è quella di convertire correnti di grande intensità in correnti di valore inferiore, permettendo così una misurazione sicura e accurata. I TC sono ampiamente utilizzati in sottostazioni elettriche, impianti industriali e sistemi di distribuzione dell’energia.
Principio di Funzionamento

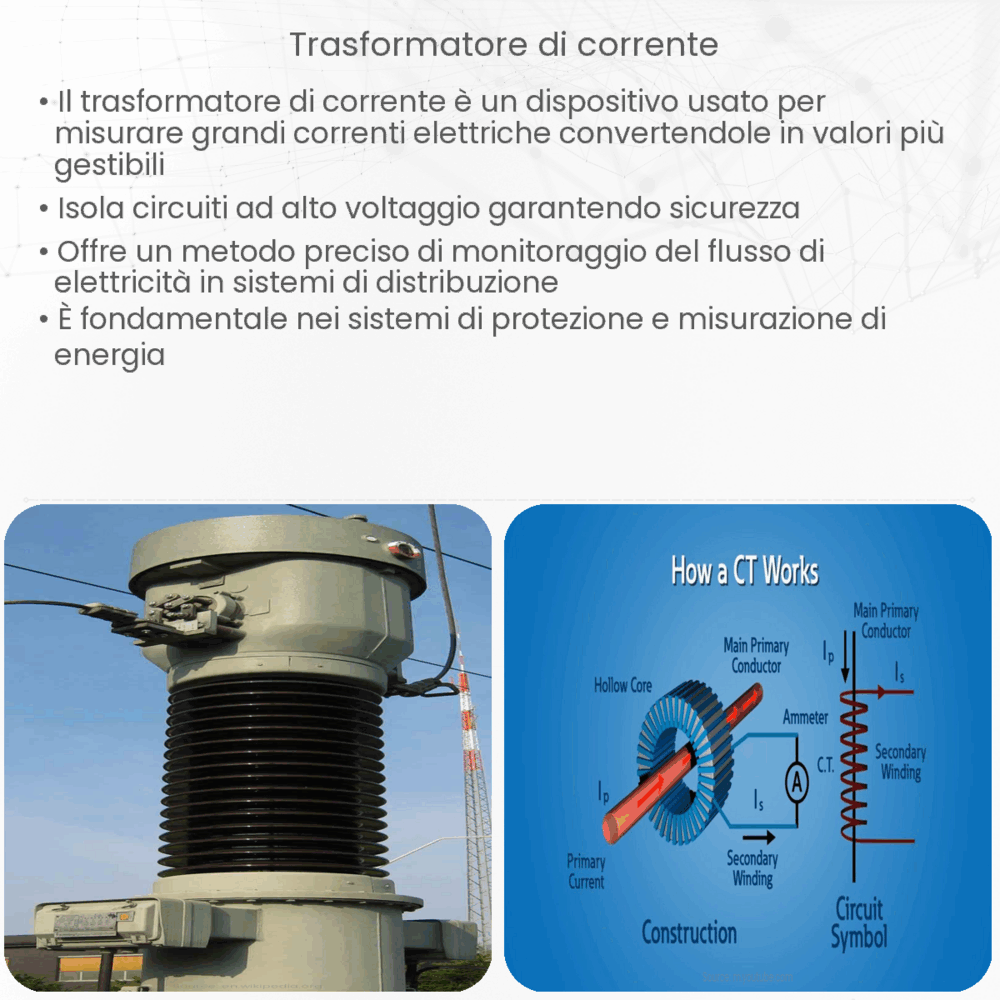

Il principio di funzionamento del trasformatore di corrente si basa sulla legge dell’induzione elettromagnetica. Consiste in un nucleo magnetico su cui è avvolta una bobina primaria collegata al circuito di alta corrente e una o più bobine secondarie, collegate agli strumenti di misura o protezione. Quando attraverso la bobina primaria scorre una corrente, si genera un campo magnetico nel nucleo che induce una corrente nella bobina secondaria. La corrente indotta è proporzionale e inversamente proporzionale alla corrente nel circuito primario, secondo la relazione:
Iprimaria / Isecondaria = Nsecondaria / Nprimaria
dove Nprimaria e Nsecondaria indicano il numero di spire nelle bobine primaria e secondaria, rispettivamente.
Tipologie di Trasformatori di Corrente
Esistono diverse tipologie di TC, ognuna adatta a specifiche applicazioni:
- TC a barra: direttamente installati sui conduttori di potenza, sono ideali per correnti molto elevate.
- TC avvolgibili: utilizzati per correnti di valore medio-alto, consistono in un nucleo apribile su cui viene avvolto il cavo.
- TC sommergibili: progettati per l’utilizzo in ambienti con presenza di liquidi o umidità elevata.
Ogni tipo di trasformatore ha caratteristiche costruttive che ne determinano l’impiego in funzione delle esigenze di misurazione e protezione. La scelta del trasformatore di corrente giusto è cruciale per garantire la precisione delle misurazioni e l’affidabilità del sistema elettrico in cui è installato.
Parametri Importanti dei Trasformatori di Corrente
Per scegliere correttamente un trasformatore di corrente, è essenziale considerare alcuni parametri chiave:
- Classe di precisione: indica l’accuratezza con cui il TC riproduce la corrente, influenzando direttamente la qualità delle misurazioni.
- Capacità di sovraccarico: la capacità del TC di gestire correnti superiori a quelle nominali senza danneggiarsi o perdere in precisione.
- Rapporto di trasformazione: il rapporto tra la corrente primaria e quella secondaria, fondamentale per adeguare le misurazioni alle esigenze degli strumenti di misura.
- Classe di isolamento: determina la resistenza del TC alle tensioni elevate e alle condizioni ambientali avverse.
Applicazioni dei Trasformatori di Corrente
I trasformatori di corrente trovano applicazione in una vasta gamma di contesti, dai sistemi di protezione e controllo degli impianti elettrici, alla misurazione del consumo energetico per la fatturazione. Sono inoltre indispensabili nelle operazioni di monitoraggio e diagnostica degli impianti, contribuendo alla prevenzione di guasti e al mantenimento dell’efficienza energetica.
Conclusioni
Il trasformatore di corrente gioca un ruolo cruciale negli impianti elettrici moderni, offrendo una soluzione sicura e affidabile per la misurazione di correnti elevate. La sua capacità di ridurre la corrente a valori gestibili permette un’accurata misurazione e protezione dei sistemi elettrici, contribuendo significativamente alla sicurezza e all’efficienza energetica. Selezionare il TC appropriato, considerando i parametri di precisione, capacità di sovraccarico, rapporto di trasformazione e classe di isolamento, è fondamentale per ottimizzare le prestazioni e garantire la affidabilità del sistema elettrico. In definitiva, il trasformatore di corrente rappresenta una componente indispensabile per la gestione avanzata dell’energia elettrica, dimostrandosi uno strumento versatile e potente nell’ingegneria elettrica moderna.
