Transistor ad Effetto di Campo a Nanotubo di Carbonio

Introduzione ai Transistor ad Effetto di Campo a Nanotubo di Carbonio (CNTFET)

Il progresso nel campo dell’elettronica si muove costantemente verso la miniaturizzazione dei componenti e l’aumento delle prestazioni. In questo contesto, i Transistor ad Effetto di Campo a Nanotubo di Carbonio (CNTFET) rappresentano una delle tecnologie più promettenti. Questi dispositivi sfruttano le eccezionali proprietà dei nanotubi di carbonio per superare alcuni limiti dei tradizionali transistor a semiconduttore.

Cos’è un CNTFET?

Un CNTFET è un tipo di transistor ad effetto di campo che utilizza un nanotubo di carbonio come canale conduttivo tra la sorgente e la destinazione. I nanotubi di carbonio, grazie alla loro struttura unica a scala nanometrica, offrono eccezionali proprietà elettriche e termiche, tra cui una mobilità di carica elevata e una buona conducibilità termica.

Principio di Funzionamento

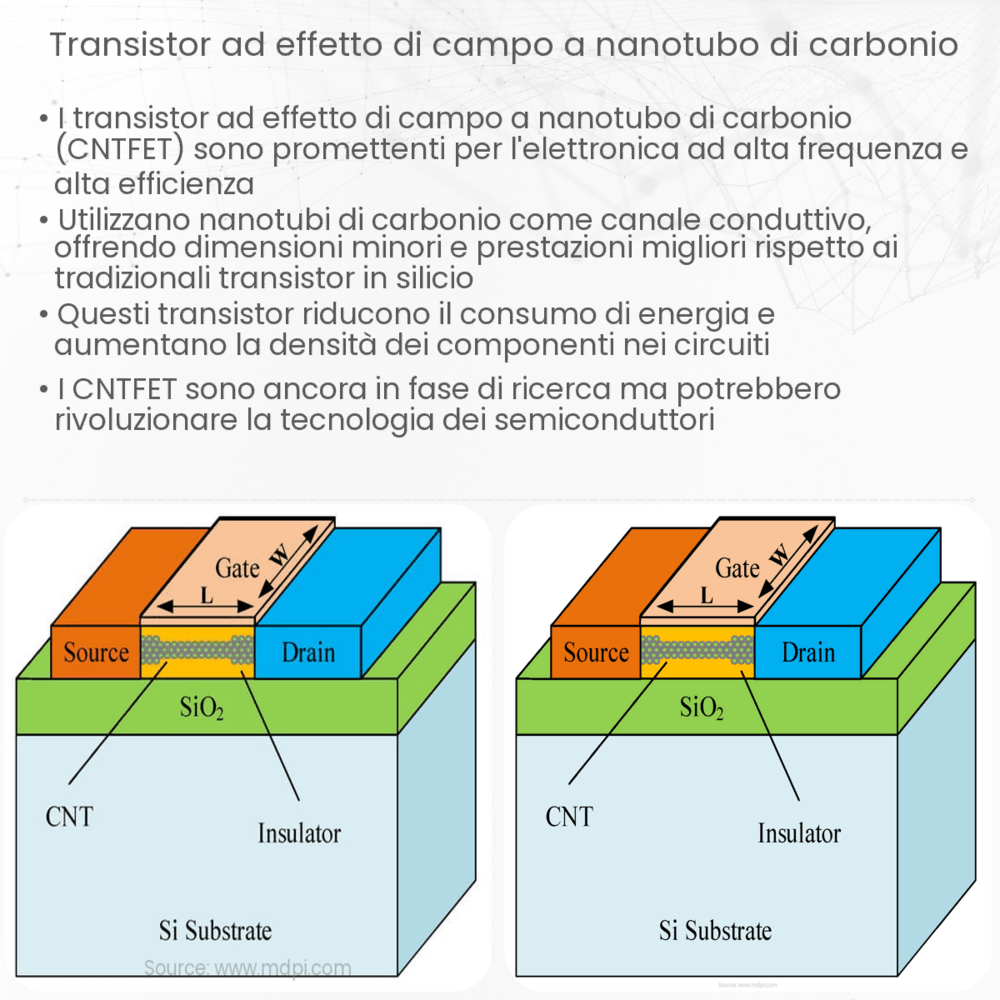

Il principio di funzionamento di un CNTFET è simile a quello di un MOSFET (Transistor ad Effetto di Campo Metallo-Ossido-Semiconduttore). La corrente elettrica fluisce tra due terminali, denominati sorgente e drain, attraverso un canale conduttivo. La conduttività di questo canale può essere controllata applicando una tensione al gate, che si trova sopra il canale e separato da esso tramite un dielettrico. La differenza principale risiede nel materiale del canale: invece di silicio, nei CNTFET si utilizzano i nanotubi di carbonio.

Vantaggi dei CNTFET

  • Alta mobilità di carica: I nanotubi di carbonio hanno una mobilità elettronica molto più elevata rispetto al silicio, il che si traduce in una maggiore velocità di commutazione dei transistor.
  • Minore dissipazione di calore: La superiore conducibilità termica dei nanotubi di carbonio aiuta a ridurre la dissipazione di calore, un fattore critico per la miniaturizzazione dei dispositivi elettronici.
  • Alta densità di integrazione: La ridotta dimensione dei nanotubi di carbonio permette di realizzare transistor estremamente piccoli, favorendo la creazione di circuiti con una densità di integrazione molto elevata.

Questi vantaggi rendono i CNTFET particolarmente adatti per applicazioni in cui sono richieste alte prestazioni e affidabilità, come l’elaborazione dati ad alta velocità e la sensoristica avanzata.

Sfide e Prospettive Future dei CNTFET

Nonostante i numerosi vantaggi, l’adozione dei CNTFET nel settore elettronico si scontra con diverse sfide. La produzione di nanotubi di carbonio di alta qualità e la loro disposizione ordinata sui substrati rappresentano ostacoli significativi. Inoltre, la realizzazione di contatti elettrici affidabili tra i nanotubi e il resto del circuito richiede tecniche avanzate di nanofabbricazione. Tuttavia, la ricerca in questo campo è molto attiva, e si stanno esplorando nuovi metodi per superare queste difficoltà.

Un’altra sfida riguarda l’uniformità delle proprietà elettroniche dei nanotubi di carbonio, che può variare a seconda della loro struttura atomica esatta. Questo aspetto è cruciale per garantire la riproducibilità e l’affidabilità dei CNTFET. La ricerca si sta orientando verso metodi di sintesi che permettano di ottenere nanotubi con caratteristiche più omogenee.

Applicazioni dei CNTFET

I CNTFET trovano applicazione in una vasta gamma di settori, dalla microelettronica all’informatica, dai sensori all’energetica. Grazie alla loro elevata velocità di commutazione, sono ideali per la realizzazione di processori e memorie ad alte prestazioni. Inoltre, la loro sensibilità chimica li rende perfetti per sensori avanzati in grado di rilevare gas e biomolecole con alta precisione. Infine, la loro efficienza energetica li candida come componenti chiave per le future generazioni di dispositivi elettronici a basso consumo.

Conclusioni

I Transistor ad Effetto di Campo a Nanotubo di Carbonio rappresentano una frontiera avanzata nella tecnologia dei semiconduttori, offrendo prestazioni potenzialmente rivoluzionarie in termini di velocità, efficienza energetica e miniaturizzazione. Nonostante le sfide tecniche e produttive, gli sviluppi recenti nel campo della nanotecnologia stanno aprendo nuove vie per la loro implementazione pratica. L’interesse crescente della comunità scientifica e industriale nei CNTFET testimonia il loro potenziale di trasformare l’elettronica del futuro, rendendo possibile la realizzazione di dispositivi sempre più piccoli, veloci e efficienti. La continua ricerca e innovazione in questo settore saranno cruciali per superare le sfide attuali e sfruttare appieno le straordinarie proprietà dei nanotubi di carbonio.
